Глава 7: Включение питания стека
90
Включение питания коммутаторов производится следующим
образом:
1. Включите питание коммутатора, которому необходимо назначить
номер 1, присоединив шнур питания к разъему питания
переменного тока на задней панели коммутатора и подключив
шнур питания к соответствующей розетке. См. рис. 43 на стр.90.
Требования коммутаторов к питанию можно найти в разделе
“Характеристики электропитания” на стр. 117.

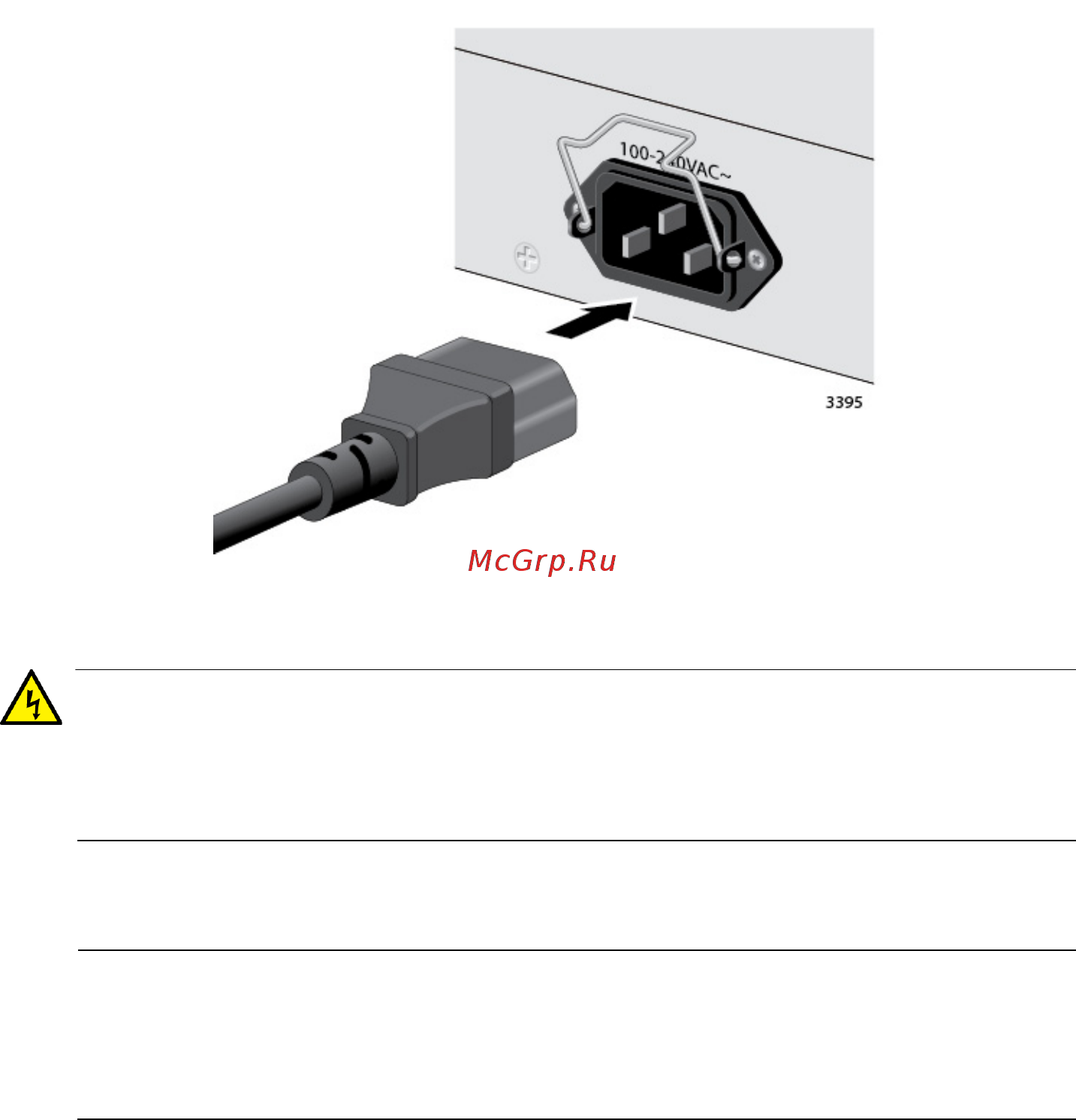

Рисунок 43. Подключение
шнура питания переменного тока
Предупреждение
Для отключения устройства используется шнур питания. Чтобы
отключить питание оборудования, отсоедините шнур питания.
E3
Примечание
Подключаемое к электросети оборудование. Розетка питающей
сети должна быть установлена поблизости от оборудования и
легко доступна. E5
2. Выждите минуту для инициализации управляющего программного
обеспечения коммутатора.
На индикаторе номера устройства данного коммутатора должна
появиться цифра 1.
3. Включите питание коммутатора, который должен иметь номер 2.
