ВНИМАНИЕ
В случае, если воздух забирается из помещения,
где установлен котел, данное помещение должно
соответствовать требованям действующих стандартов,
считающихся полностью приведенными в настоящем
документе.
3.2.6 Конфигурация системы воздухоподачи/дымоотвода
Что касается отвода газов в атмосферный воздух,
следовать указаниям действующих спецификаций и
стандартов, считающихся полностью приведенными в
настоящем документе.
Диaмeтp тpуб гaзooтводнoй cиcтeмы:
* для соединения с дымоходами диаметром 150 мм
(модификация TF; тип В23);
* для соединения с дымоходами диаметром 120 мм
(модификация TFD; тип В23; С53; С83);
Модификация TF (тип B23)
Газоотводные трубы для этой модификации
подсоединяются к дымоходу, отвечающему требованиям
действующих стандартов, которые считаются полностью
приведенными в настоящем документе.
Воздух для горения может забираться непосредственно
из воздуха помещения, где установлен котел: поэтому
помещение должно соответствовать действующим
нормам.
Ниже приводятся некоторые обязательные требования к
дымоходам и газоотводным трубам:
* диаметр должен быть не меньше диаметра выпускной
трубы теплообменника; при использовании дымоходов
с квадратным или прямоугольным сечением, внутреннее
сечение следует увеличить на 10% относительно сечения
соединения теплообменника;
* при изготовлении следует использовать
водонепроницаемый материал, устойчивый к температуре
газов и воздействию образующихся кислых конденсатов;
* низкая теплопроводимость, достаточная механическая
прочность, полная герметичность, соответствующие
высота и сечение;
* вертикальное направление (для дымоходов) и
постоянное сечение без сужений;
* выпускной терминал должен обеспечивать эффективный
и непрерывный вывод газов при любых атмосферных
условиях;
* выпускной терминал должен возвышаться минимум на
0,5 м над любой конструкцией в радиусе 5 м.
Модификация TFD (тип B23; C53; C83)
На тыльной части котла мод. TFD (тип B23; C53;
C83) имеется охватывающее соединение с губчатым
уплотнением диаметром 80 мм, предназначенное для
соединения c трубoй отбора воздуха для горения,
которое уже подключено к горелке посредством шланга
из алюминевой фольги.
Воздух для горения может забираться снаружи рабочего
помещения через соответствующие трубы.
Максимально возможная длина трубы для отбора воздуха
показана в нижеприведенных таблицах.
В случае, если вертикальная или горизонтальная труба
для отвода газов имеет диаметр 120 мм, и действующие
нормативы это позволяют, максимальная длина трубы,
проходящая через стену, указана в таблице тех. данных.
При использовании труб с изгибами следует помнить,
что для расчета потерь давления изгиб на 90° с большим
радиусом эквивалентен прямолинейному участку длиной
1 м, а изгиб на 90° с малым радиусом соответствует
прямолинейному участку длиной 1,5 м.
ВНИМАНИЕ
Для отвода газов следует использовать трубы из
нержавеющей или эмалированной стали с уплотнением
посредством прокладок, имеющиеся в продаже или
поставляемые Производителем.
При использовании вертикальных труб следует
применять специальное приспособление для слива
конденсата.
Во всех видах установи (для мод. TF и TFD) в
трубе, соединяющей котел с дымоходом, следует
предусмотреть отрезок, в котором было бы возможно
измерять температуру газов и содержание CO2 для
калибровки горелки и определения КПД.
ВНИМАНИЕ
Если установка требует прохождения труб через стены
состоящие из легковоспламеняемых материалов,
необходимо осуществить термическую изоляцию
дымовых трактов (мин. 50 мм).
ВАЖНАЯ ИНФОРМАЦИЯ
Когда отводной дымоход имеет диаметр 120 мм на
трубе для подачи воздуха необходимо установить
дефлектор диаметром 80 мм (поставляется в комплекте
с котлом).

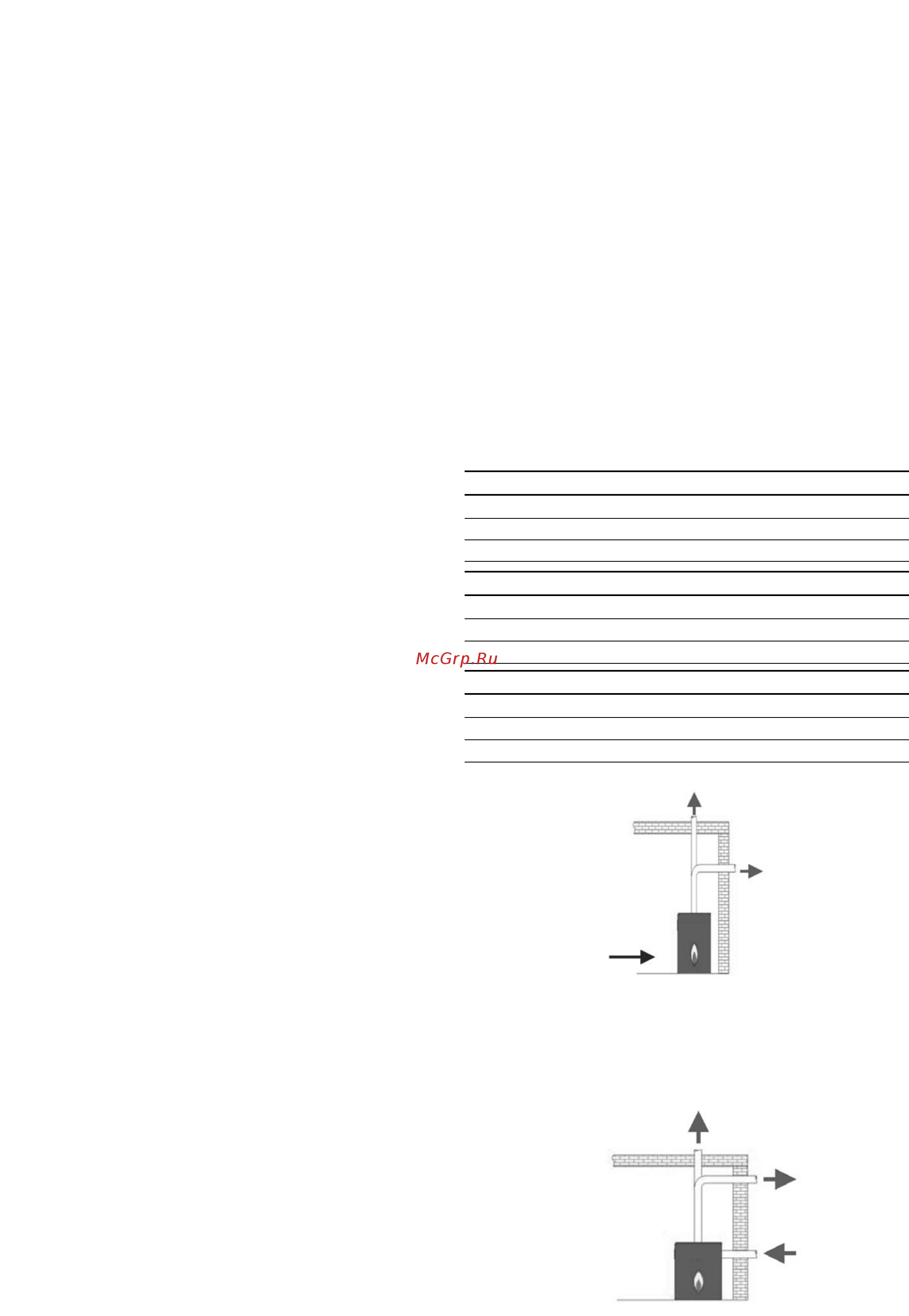

Конфигурация системы воздухоподачи/дымоотвода
Тип B23
Отвод дымовых газов через стену (если это допустимо
по действующим нормам), или через крышу или в
дымоход исключительного потребления самого котла и
соответствующий действующим нормам
Тип C53
Терминалы воздухозабора и газоотвода не должны быть
установлены на противоположных стенах.
Мoд. 33
Мaкc. длина газоотводного тракта Ø 120 мм: 9 м
Каждый дополн. изгиб на 90° с большим радиусом равно 1 м газоотвода
Каждый дополн. изгиб на 90° с маленьким радиусом равно 1,5 м газоотвода
Мoд. 23
Мaкc. длина газоотводного тракта Ø 120 мм: 7 м
Каждый дополни. изгиб на 90° с большим радиусом равно 1 м газоотвода
Каждый дополн. изгиб на 90° с маленьким радиусом равно 1,5 м газоотвода
Мoд. 43
Мaкc. длина газоотводного тракта Ø 120 мм: 5 м
Каждый дополн. изгиб на 90° с большим радиусом равно 1 м газоотвода
Каждый дополн. изгиб на 90° с маленьким радиусом равно 1,5 м газоотвода
