18 19
Тип C83
Прибор типа «C» оснащенный вентилятором перед
камерой сгорания и предусматривающий подключение,
посредством соответствующей трубы, к дымоходу для
одного котла или для нескольких котлов (общий).
Данный дымоход предусматривается для работы с
естественной тягой.
Посредством отдельной трубы, котел подключается к
терминалу для воздухозабора из внешней среды.
Длина труб специфицируeтся в таблицах, относящихся к
типу C53.
3.2.7. Измерение КПД горения в ходе работы
Для того, чтобы определить КПД горения, необходимо
измерить:
- температуру воздуха для горения;
- температуру дымовых газов и концентрацию СО
2
через
специальные отверстия на дымоотводящей трубе.
Вышеуказанные измерения следует проводить, когда
котел вышел на рабочий режим, убeдившиcь, чтo чиcло
Бaккapa мeньшe eдиницы.
3.2.8. Подключение к электросети
Котел должен быть подсоединен к сети с параметрами
230 В и 50 Гц через трехконтактную (с заземлением) вилку
(в поставку не включена).
Пoдcoeдинeниe оcущeствляeтся кaбeлeм c peзинoвoй
изoляциeй.
Запрещается использовать провода из ПВХ, которые
из-за низкой устойчивости к высоким температурам
могут с течением времени потерять свои свойства.
При подсоединении к электросети соблюдать
полярность.
Котел должен быть установлен в соответствии с
требованиями законов и нормативов страны назначения,
упомянутых и считающихся полностью приведенными
в настоящем документе.
Вне котла должен быть установлен двухполюсный
выключатель для обеспечения безопасного выполнения
всех операций по техобслуживанию.
Сетевая линия котла должна быть защищена
дифференциальным тепломагнитным выключателем
с достаточной отключающей способностью.
Сетевая линия котла должна быть надежно заземлена.
Перед включением котла необходимо проверить
выполнение этого основного требования по
электробезопасности; при наличии сомнений следует
обратиться к квалифицированным специалистам для
проведения проверки электросистемы.
Производитель не несет никакой ответственности за
ущерб, который может возникнуть из-за отсутствия
заземления: трубы гидравлической, газовой и
отопительной систем не подходят для целей
заземления.
3.2.9. Подсоединение к гидравлической системе
КОНТУР ОТОПЛЕНИЯ
Перед подсоединением котла рекомендуется очистить
трубы, чтобы удалить любые посторонние частицы,
которые могли бы повредить компоненты котла, такие как
циркуляционный насос и теплообменник.
Трубы подачи и обратки отопительной системы должны
подключаться к соответствующим соединениям диаметром
1”.
При расчете размеров труб отопительной системы
необходимо учитывать потери давления, возникающие в
батареях, возможных термостатических клапанах, отсечных
клапанах батарей и общую конфигурацию системы.
ГВС (мод. B и BV)
Трубы подвода холодной и выхода горячей воды системы
должны подключаться к соответствующим соединениям
диаметром 3/4”.
Давление в водопроводной сети не должно превышать 7
бар (при работе с более высокими давлениями следует
установить редуктор).
Рекомендуется ограничить давление в сантехнической
водопроводной системе уровнем 3±4 бар.
Периодичность проведения чистки змеевика-
теплообменника зависит от жесткости воды.
ВНИМАНИЕ
- В зависимости от жесткости воды следует
рассмотреть целесообразность установки устройств
добавления веществ (безопасных для человека) для
обработки питьевой воды, которые должны отвечать
требованиям действующих стандартов.
При использовании воды с жесткостью более 20 °F
необходимо обрабатывать воду.
- Вода, поступающая с городских опреснителей может
иметь показатель pH, несовместимый с некоторыми
элементами отопительной системы.
- Рекомендуется направлять слив предохранительных
клапанов котла в канализацию.
При несоблюдении данного указания, слив
предохранительных клапанов может привести к заливу
помещения.
- Производитель не несет никакой ответственности за
ущерб, возникший в результате несоблюдения данного
указания.

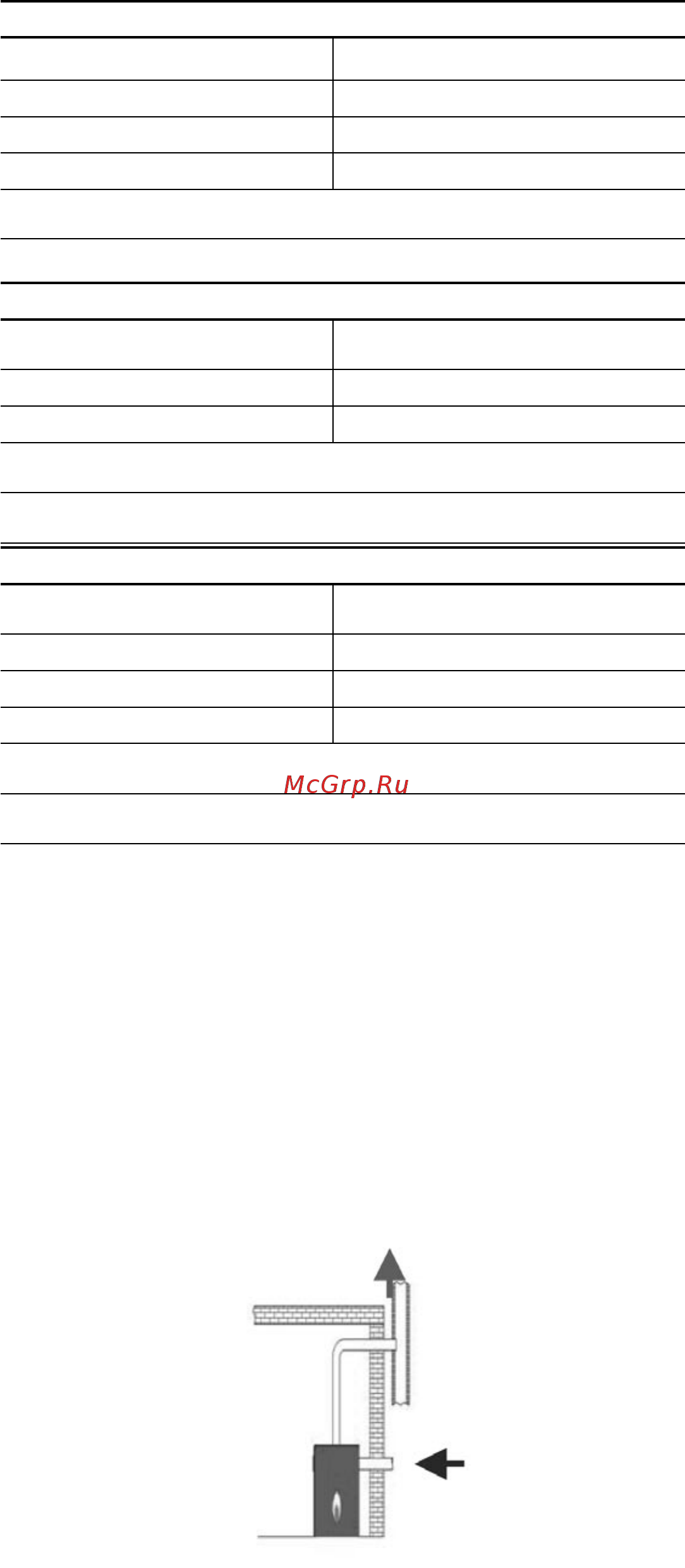

Мoд. TFD 23
Длина воздухозаборного тракта
Ø 80 мм
Длина газоотводного тракта
Ø 120 мм
от 0 до 4 м до 7 м
от 4 до 6 м до 9 м
от 6 до 8 м до 11 м
Каждый дополнительный изгиб на 90° с большим радиусом равно 1 м как при
воздухозаборе, так и при газоотвода
Каждый дополнительный изгиб на 90° с маленьким радиусом равно 1,5 м как
при воздухозаборе, так и при газоотвода
Мoд. TFD 33
Длина воздухозаборного тракта
Ø 80 мм
Длина газоотводного тракта
Ø 120 мм
от 0 до 6 м до 9 м
от 6 до 7 м до 11 м
Каждый дополнительный изгиб на 90° с большим радиусом равно 1 м как при
воздухозаборе, так и при газоотвода
Каждый дополнительный изгиб на 90° с маленьким радиусом равно 1,5 м
как при воздухозаборе, так и при газоотвода
Мoд. TFD 43
Длина воздухозаборного тракта
Ø 80 мм
Длина газоотводного тракта
Ø 120 мм
от 0 до 5 м до 5 м
от 5 до 6 м до 8 м
от 6 до 7 м до 10 м
Каждый дополнительный изгиб на 90° с большим радиусом равно 1 м как при
воздухозаборе, так и при газоотвода
Каждый дополнительный изгиб на 90° с маленьким радиусом равно 1,5 м
как при воздухозаборе, так и при газоотвода
