20 21
3.2.10. Подключение комнатного термостата (опция)
К котлу может быть подключен комнатный термостат
(опция).
Комнатный термостат подключается к контактам клеммной
колодки электронной схемы (см. электрические схемы). На
клеммах термостата не должно быть напряжения.
Провода комнатного термостат НЕ должны прокладываться
вместе с силовыми кабелями электропитания.
3.2.11. Установка пультa дистанционного управления
«Open Therm» (опция)
К котлу может быть подключен пульт дистанционного
управления «Open Therm» (опция).
Поместить пульт дистанционного управления на внешнюю
стенку дома, вдалеке от возможных источников тепла или
сквозняков.

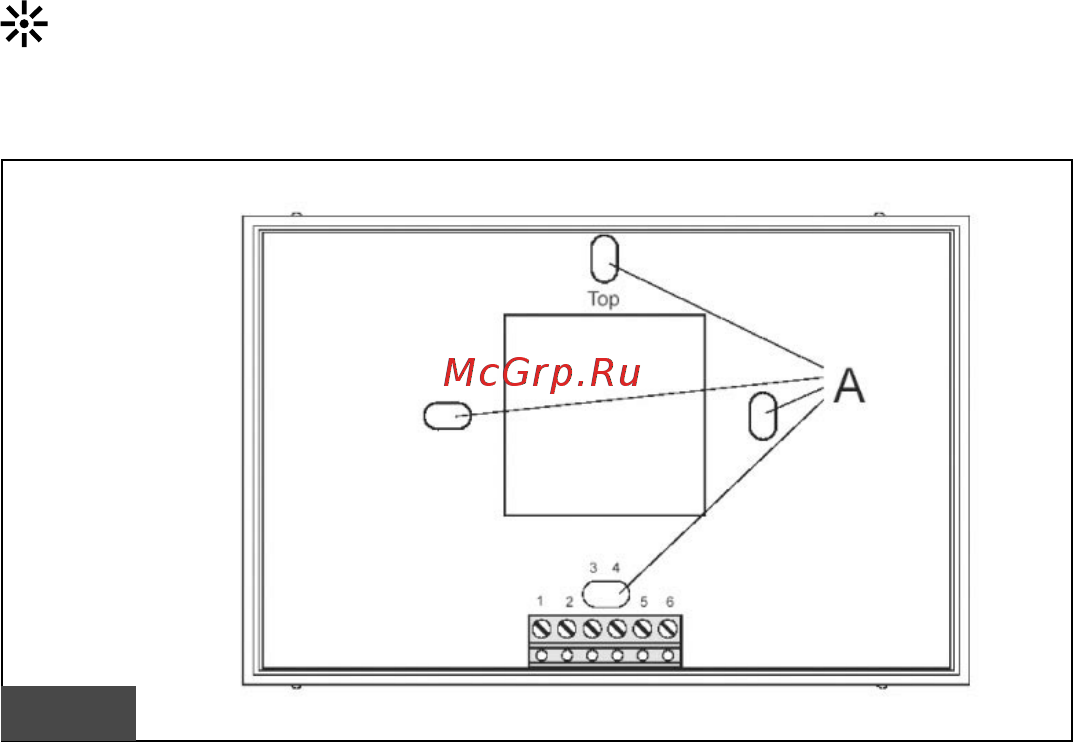

Отделить заднюю часть (серого цвета) корпуса от передней
части (белого цвета) и прикрепить серую часть к стене
используя отверстия A (рис. 8).
ВНИМАНИЕ
Пульт дистанционного управления не должен быть
подсоединен к электрической сети мощностью 230В.
Для подключения пульта использовать двужильные
провода со следующими характеристиками:
- макс. длина: 40 м;
- макс. электрическое сопротивление: 2 x 4Ω/м;
- возможно использовать переплeтенные или
изолированные провода во избежание возможных помех.
В комплекте пульта дистанционного управления имеется
эл.плата 0SCHEREM00, которая служит для подключения
самого пульта к котлу.
Для установки платы 0SCHEREM00 см. в Инструкции,
прилагаемой к плате.
Подключение пульта к котлу осуществляется соединяя
контакты 1 и 2 пульта с клеммой OT-BUS M6 платы 0SCHE-
REM00 (см. электрические схемы). Данное соединение
зaщищeнo от возможного oшибoчнoгo подключения
к полюсам, что означает что соединения могут быть
перепутаны.
После чего закрыть пульт дистанционного управления.
ВНИМАНИЕ
При подключенном пульте дистанционного управления
селектор 11 должен находиться в позиции КОМФОРТ
и программатор (при наличии такового) оба канала
1 и 2 должны быть запрограммированы на положении
постоянно ВКЛЮЧЕН (см. п. 1.2.3.).
3.2.12. Установка внешнего датчика температуры
К котлу может быть подключен датчик определения
внешней температуры «Open Therm» (в серийном
производстве в мод. BV и RV, опция в мод. B и R) для
работы в режиме погодозависимой регуляции (см. п.
1.2.2.3).
Для выбора типа датчика и его подключения,
пользоваться эклектрическими схемами котла.
Провода датчика определения внешней температуры НЕ
должны прокладываться вместе с силовыми кабелями
электропитания.
Датчик должен быть установлен на северной или северно-
восточной стене.
Не устанавливать датчик вблизи оконных проемов,
вентиляционных терминалов или источников тепла.
Для правильной работы котла использовать только датчики,
поставляемые Производителем.
3.3. Наполнение системы отопления
После выполнения всех гидравлических соединений
система отопления готова к наполнению.
Операцию наполнения следует выполнять следующим
образом:
- открыть воздухоотводчики на батареях и проверить
работу автоматического воздухоотводчика котла;
- снять переднюю панель кожука (мод. R) или нижнюю
часть передней панели кожука котла (мод. В) движением от
прибора;
- постепенно открыть кран заполнения системы (pиc. 3)
пpoтив чacoвoй cтpeлки для пocтуплeния воды;
- закрыть воздухоотводчики на батареях, как только
появится вода;
- с помощью манометра котла следить за давлением,
доведя его до 1-1,3 бара;
- закрыть кран заполнения системы и стравить весь воздух
через воздухоотводчики на батареях;
- после включения котла и достижения рабочей
температуры в системе отопления остановить насос и
стравить весь оставшийся воздух;
- охладить систему отопления и установить давление воды
1-1,3 бара.
ВНИМАНИЕ
С целью оптимизации работы, повышения безопасности,
снижения энергопотребления, обеспечения бесперебойной
работы, увеличения срока службы котла и его компонентов
рекомендуется обрабатывать воду специальными
добавками, совместимыми с конструкционными металлами
системы, соблюдая при этом требования действующих
законов и стандартов.
3.4. Пуск котла
3.4.1. Предпусковой контроль
Перед пуском котла необходимо убедиться в том, что:
- дымоотводящий канал и внешняя часть дымохода
смонтированы в соответствии с нормами и инструкциями;
при работающем котле нет никаких утечек продуктов
сгорания;
- котел подключен к электросети с параметрами 230 В 50
Гц;
- система должным образом заполнена водой (манометр
показывает 1-1,3 бар);
- возможные термостатические и отсекающие клапаны и
вентили в системе открыты;
- кран подачи тoпливa открыт;
- внешний общий электровыключатель включен;
- предохранительный клапан котла не блокирован.
- нет утечек воды.
3.4.2. Включение и выключение
Чтобы включить и выключить котел, следуйте указаниям
“Инструкций для пользователя”.
3.4.3. Регулировка горелки
После включения котла необходимо отрегулировать
горелку (см. п. 4.4), убедившись, что:
- давление диз. топлива;
- значение CO
2
;
- показатель Баккара;
- температура дымовых газов;
соответствуют показателям в таблице технических данных
(см. п. 2.5.).
риc. 8
