Smartec STNR-3242P-N [14/101] Вход в систему

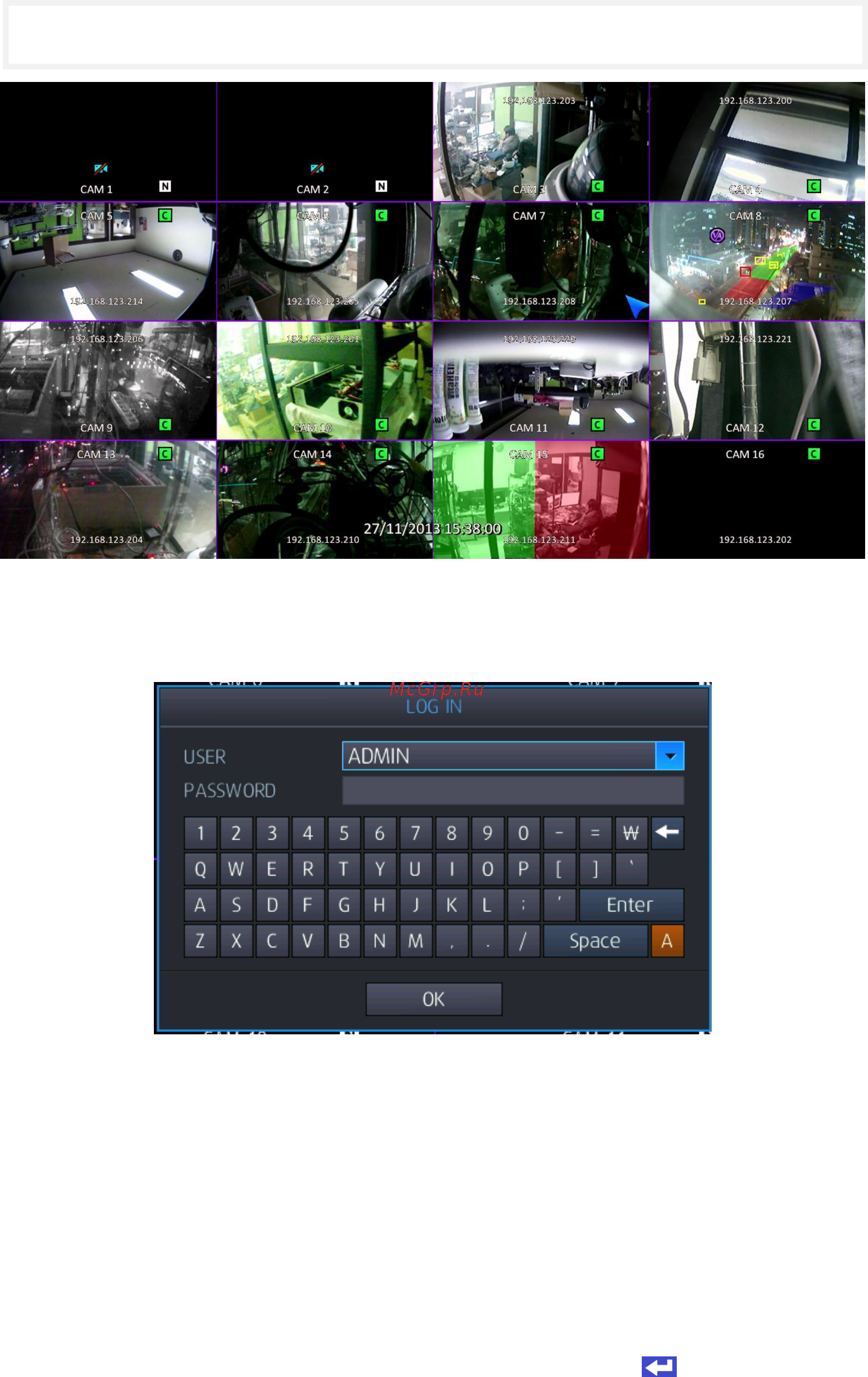

![Smartec STNR-3242P-N [14/101] Вход в систему](/views2/1258814/page14/bge.png)
14
При запуске после завершения диагностики оператору необходимо выполнить вход в систему. Введите имя
пользователя по умолчанию как “ADMIN” и пароль по умолчанию как “1234”, затем нажмите кнопку ввода.
Если не используется автоматический вход в систему, выберите при помощи мыши учетную запись для входа в
систему и введите пин-код, затем нажмите кнопку ввода или выполните подтверждение, после этого вы можете войти в
систему.
[Вход в систему]
Чтобы войти в систему при помощи пульта дистанционного управления, выполните следующие шаги:
При помощи кнопок направления перейдите в выбранное меню пользователя, нажмите “Enter” (Ввод)
на пульте дистанционного управления и перейдите в режим выбора учетной записи пользователя.
При помощи кнопок «Вверх»/ «Вниз» выберите учетную запись и нажмите “Enter” (Ввод) на пульте
дистанционного управления для выбора учетной записи пользователя.
При помощи цифровых кнопок введите пин-код.
При необходимости используйте кнопки направления для перехода к виртуальной клавиатуре и
ввода пин-кода.
После ввода пин-кода используйте кнопки направления для перехода к ‘Enter’ (Ввод) или ‘Сonfirm’
(Подтверждение) на виртуальной клавиатуре, затем нажмите ‘Enter’ ( ) для выполнения входа в
систему.
