8
Выполните ‘безопасное извлечение оборудования и выгрузку носителей’ в вашей системе Windows.
Прим.) Обновление файла ПО в загрузочной системе отличается от обновления файлов ПО в основном
меню.
Прим.) Обновление ПО должно выполняться в соответствии с указаниями изготовителя.
1.1.1.3 Обновление системы через системное меню
Для обновления системы с использованием нового ПО выполните следующие шаги.
Подключите подготовленный флэш-накопитель USB в USB-порт NVR.

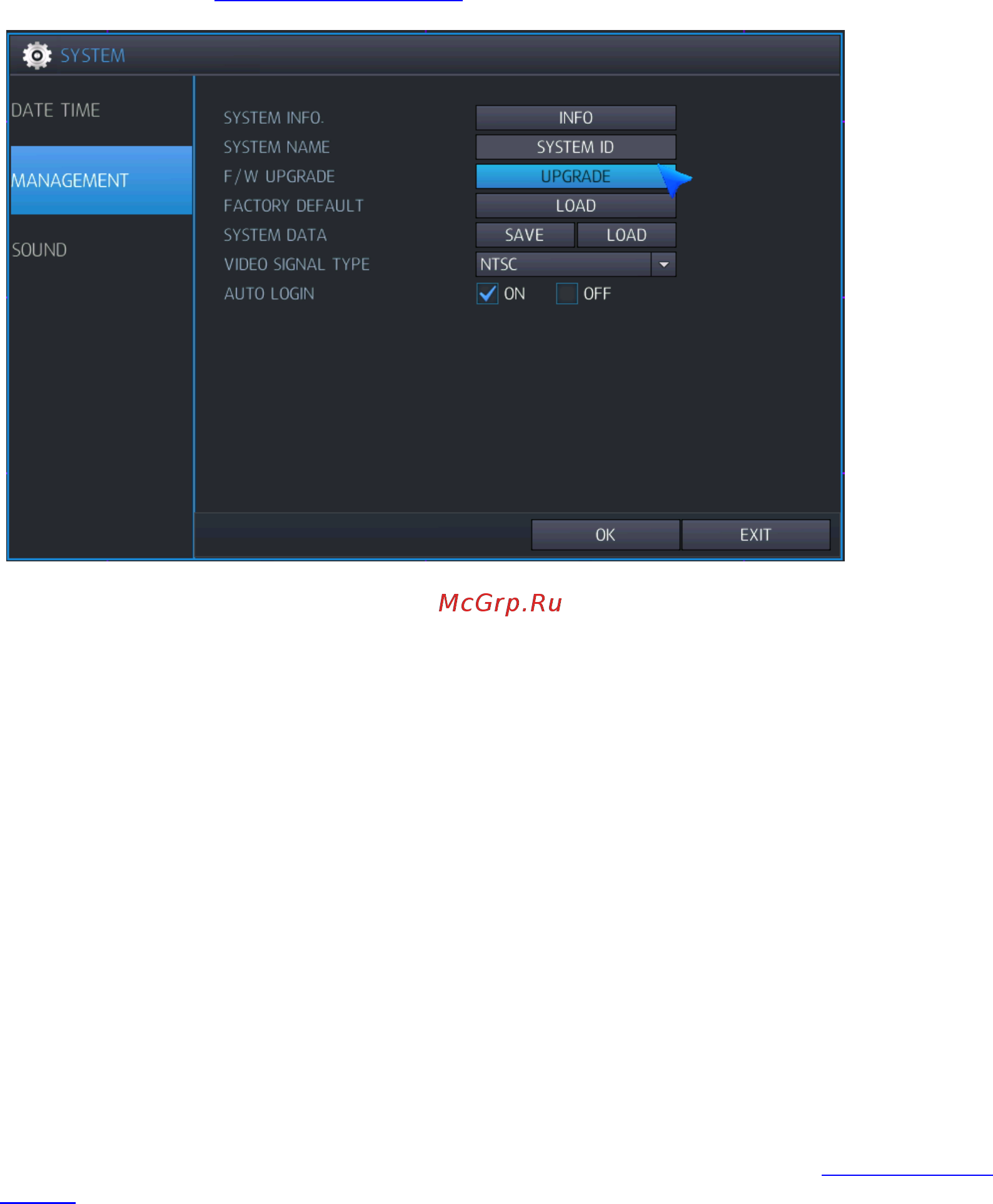

Перейдите в меню Management (Управление) раздела System (Система).
Для входа нажмите ‘Upgrade’ (Обновить).
Выполните необходимые шаги согласно процедуре обновления встроенного ПО.
Весь процесс обновления может занять некоторое время, от нескольких минут до десятков минут.
Не извлекайте флэш-накопитель USB во время выполнения обновления.
Не отключайте питание системы во время выполнения обновления.
По завершении обновления встроенного ПО система автоматически
перезагрузится.
Прим. При наличии подключенного к устройству флэш-накопителя USB во время перезагрузки процесс
обновления начнется снова. В таком случае необходимо подождать выполнения еще одного обновления
во избежание нарушений работы встроенного ПО.
1.1.2 ОБНОВЛЕНИЕ ЧЕРЕЗ ВЕБ-МЕНЮ
Имеющаяся в NVR служба веб-меню обеспечивает возможность выполнения обновления встроенного ПО системы
удаленно. Для этого выполните следующие действия.
Чтобы узнать, как получить доступ к внутренней службе веб-меню, обратитесь к разделу 7.1 ‘ВЕБ-
СЕРВЕР’ данного руководства пользователя.
Выполните вход для веб-сервера в NVR
Войдите на страницу ‘SYSTEM MANAGEMENT’ (Управление системой) в меню ‘SYSTEM’ (Система).
См. рисунок ниже.
