![Smartec STNR-3242P-N [19/101] Журнал событий](/img/pdf.png)
Smartec STNR-3242P-N [19/101] Журнал событий
![Smartec STNR-3242P-N [19/101] Журнал событий](/views2/1258814/page19/bg13.png)
19

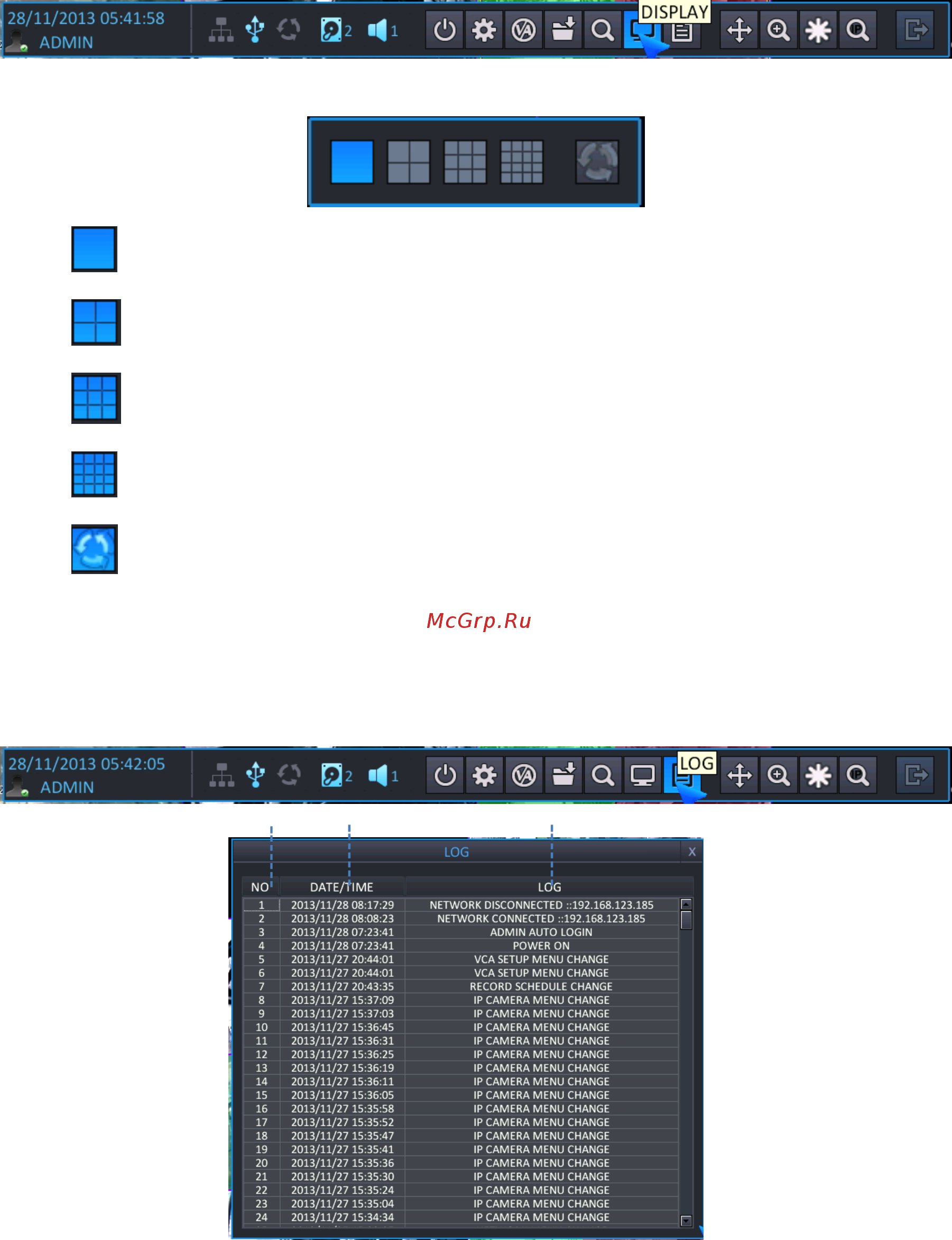

Выберите нужный пункт во всплывающем меню для просмотра в 4-экранном режиме / 1-экранном режиме / с
автопереключением каналов.
: 1-экранный режим
: 4-экранный режим.
: 9-экранный режим.
: 16-экранный режим.
: Режим автопереключения каналов.
3.8 ЖУРНАЛ СОБЫТИЙ
Для просмотра списка событий журнала выберите кнопку журнала событий на панели инструментов.
1
2 3
1 : Номер отображаемого события, начиная от текущего (возможна запись макс. 10,000 событий)
2 : Дата / время
3 : Список событий
События, которые заносятся в журнал.
Включение/выключение питания
Начало резервного копирования
Форматирование диска
