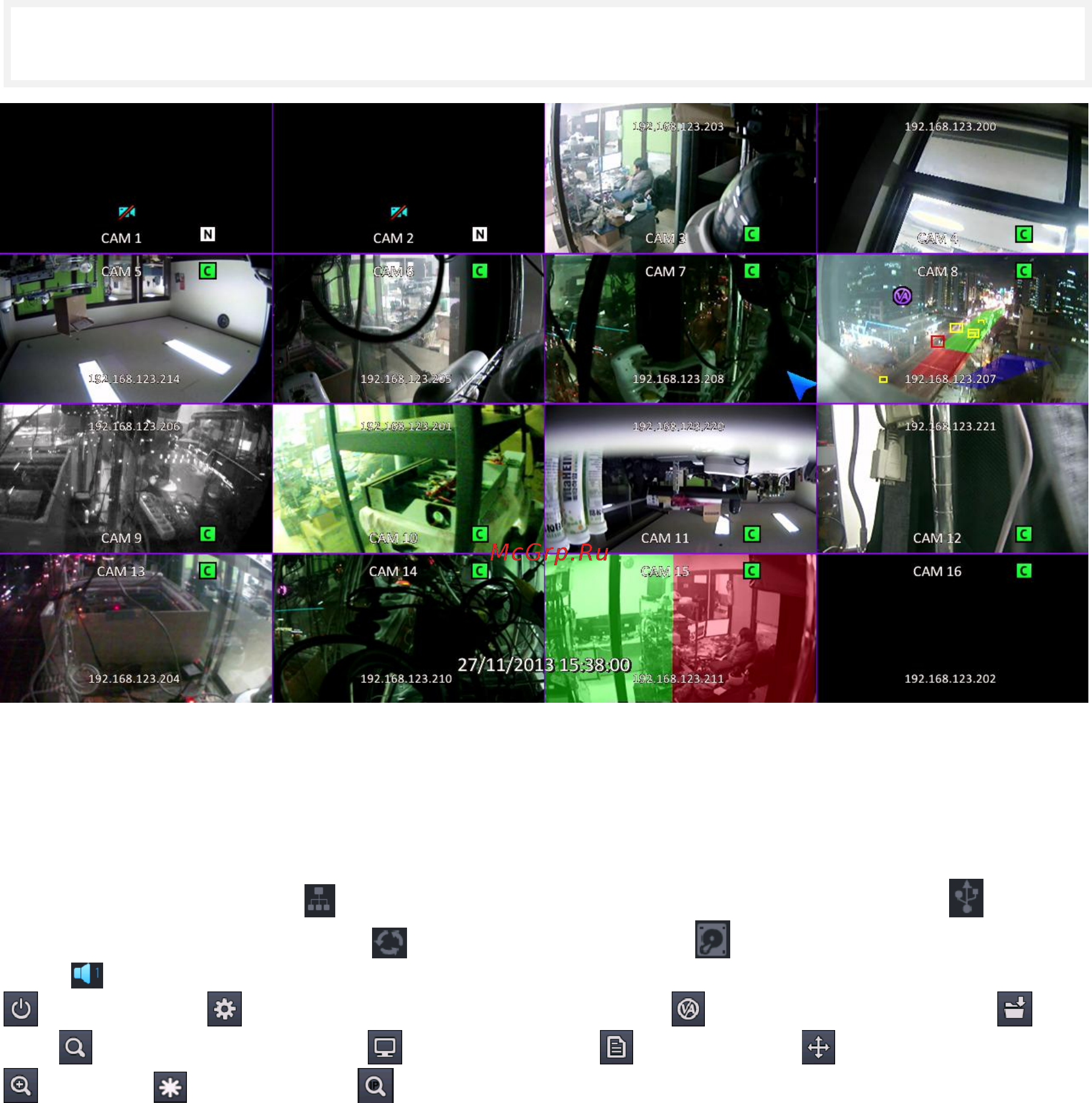

[Режим просмотра в реальном времени]
При входе в систему после ввода учетной записи и пин-кода будет отображен экран, показанный на рисунке выше.
Перед запуском NVR рекомендуется вначале подключить камеру.
В нижней части экрана отображается панель инструментов для работы. На ней показаны текущее время и дата,
состояние сетевого подключения( ),состояние подключения накопителя для резервного копирования ( ),работа
автоматического переключения экранов ( ), подключение жесткого диска ( ), работа аудио в настоящий
момент( ). Также на панели инструментов отображаются вход в систему/выход из системы для работы NVR
( ),меню настройки ( ), кнопки меню для работы с видеоаналитикой ( ), кнопка простого копирования ( ),
поиск ( ), выбор отображения экрана ( ), системный журнал ( ), поворот/наклон ( ), цифровое приближение
( ), стоп-кадр ( ),поиск IP-камеры ( ).
