![Smartec STNR-3242P-N [31/101] Поиск по событию](/img/pdf.png)
Smartec STNR-3242P-N [31/101] Поиск по событию
![Smartec STNR-3242P-N [31/101] Поиск по событию](/views2/1258814/page31/bg1f.png)
31

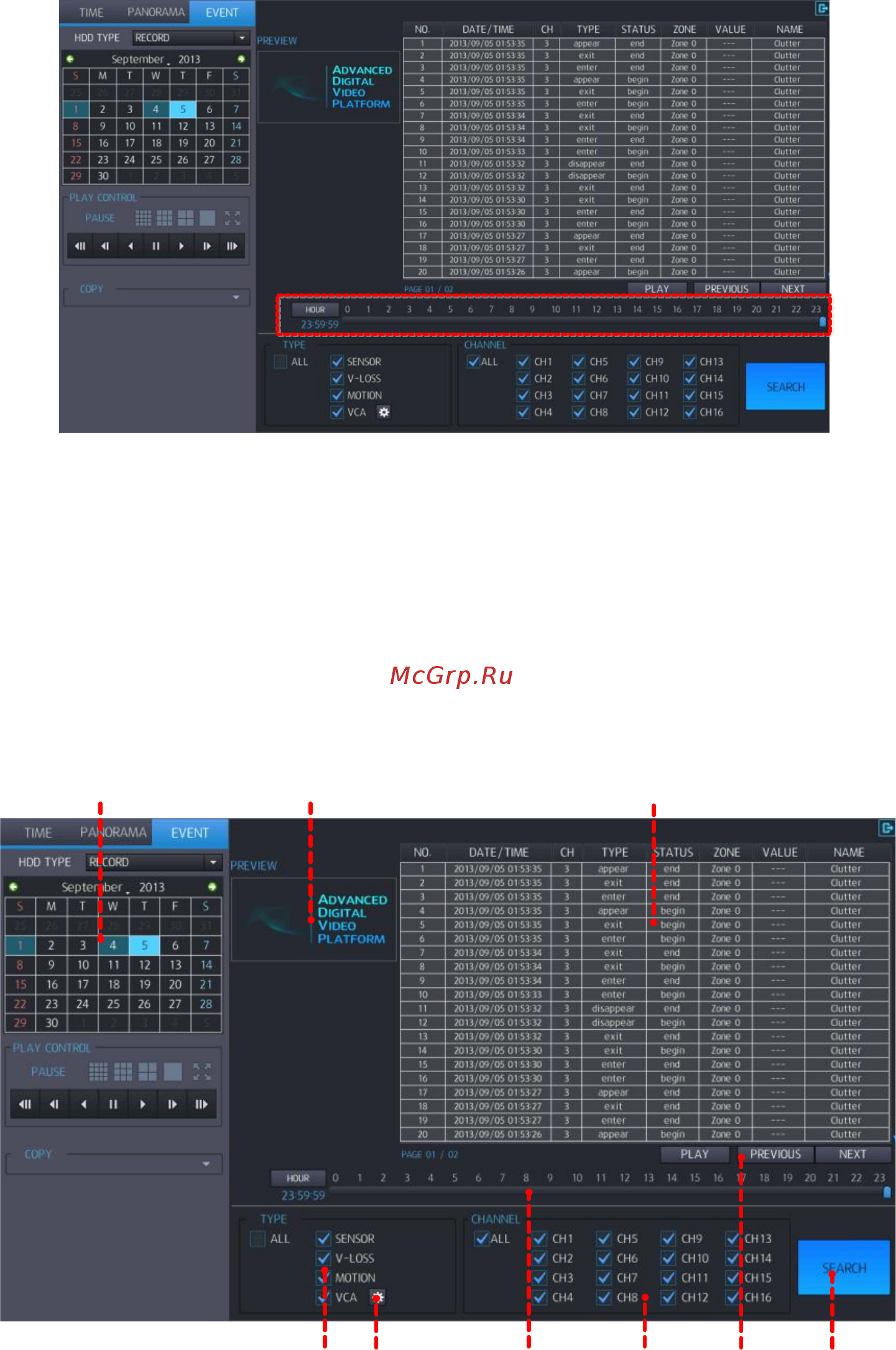

4.3 ПОИСК ПО СОБЫТИЮ
Для выполнения поиска по событию выберите вкладку меню для дат и событий.
При нажатии на Event (Событие) будет начат поиск по событию от выбранного момента времени.
Выбор часа для поиска по событию: возможно выбрать нужный час на панели времени при помощи мыши
В списке событий отображаются 20 событий на страницу, поиск может выполняться на 25 страницах
(макс. 500 событий)
Если список превышает 500 событий, следует выполнить новый поиск после настройки периода для
поиска по событию.
1 2
4
7
5
9
3
6
8
1. Выберите дату, за которую необходимо найти событие.
2: Предварительный просмотр: Для событий, выбранных в списке, отображается предварительный просмотр
записи.
3. Результат поиска: отображается список событий.
Отмечается журнал событий с макс. количеством событий 10000, во время выполнения поиска отмечается
список событий с количеством событий 500.
No (№): Номер отображения события, текущее событие отображается под №1.
