9

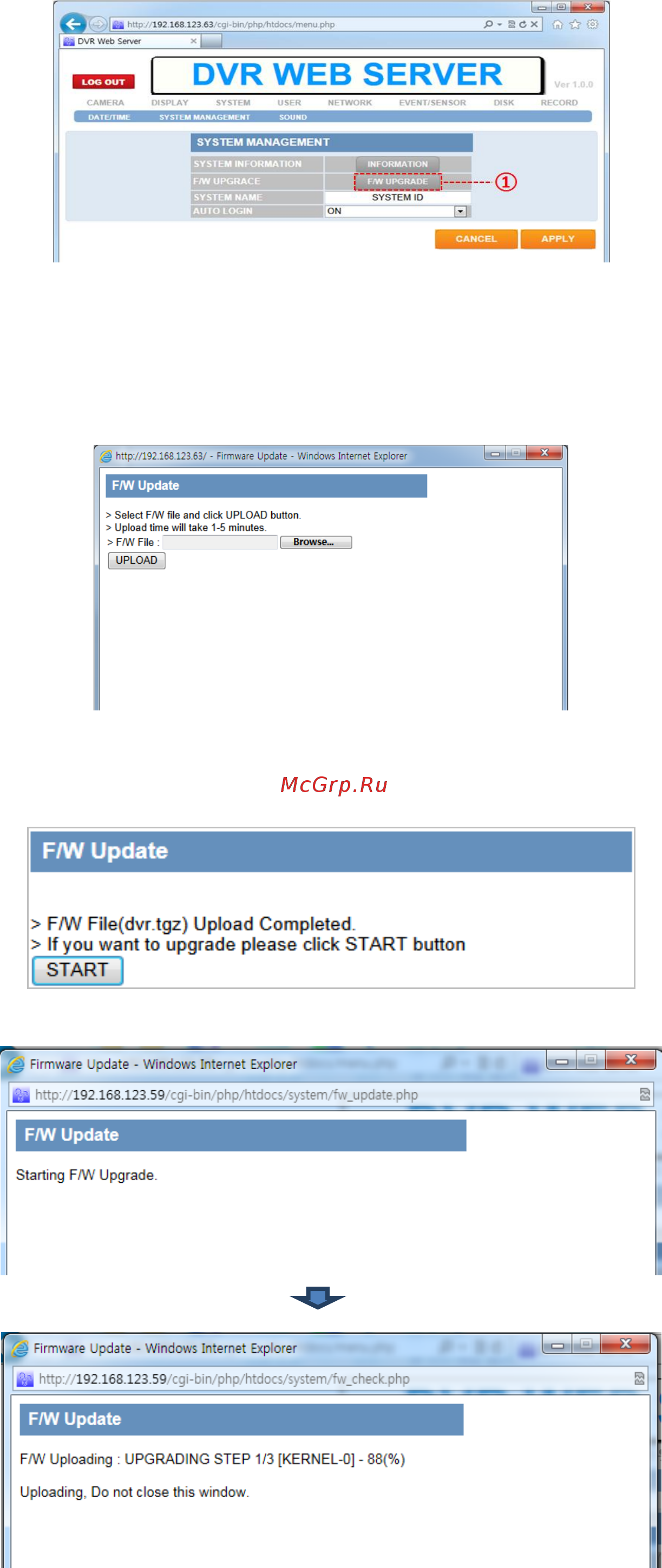

Нажмите кнопку ‘UPGRADE’ (Обновить) и откройте страницу обновления.
На странице обновления нажмите кнопку ‘BROWSE’ (Обзор) и вызовите окно открытия файла.
Выберите полученные файлы ПО с расширением ‘tar.gz или tgz’.
Нажмите кнопку ‘F/W UPLOAD’ (Загрузка ПО), система выполнит загрузку ПО.
После успешного завершения загрузки обновления система готова к выполнению обновления и
ожидает начала. Нажмите кнопку ‘START’ (Пуск), чтобы запустить процессы выполнения обновления.
Во время выполнения обновления шаги процесса отображаются, как показано ниже.
