118 | Eesti
1 609 92A 2A1 | (17.11.16) Bosch Power Tools
Lükake seaderõngast 17 niipalju tahapoole, et kaugus vastab
soovitud puurimissügavusele X, või asetage rööpale tüübel ja
lükake seaderõngas 17 tahapoole kuni tüüblini. Keerake
seaderõngast 17 selle lukustamiseks paremale . Võtke
tüübel rööpast välja. Puurimissügavus vastab nüüd seatud
pikkusele X rööpal.
Märkus: Tüüblite kasutamisel on täpne puurimissügavus olu-
line. Kui puuritud auk on liiga sügav, libiseb tüübel liiga kauge-
le seina või toorikusse. Kui auk on liiga väike, ulatub tüübel väl-
ja.
Tolmumahuti tühjendamine (vt joonist G)
Tolmumahuti 11 saab täis umbes 25 puurimiskorra järel müü-
ritises, kui puurimissügavus on 30 mm ja puuri läbimõõt
6mm.
– Tolmumahuti 11 eemaldamiseks vajutage külgmistele
vabastusnuppudele 12 ja tõmmake tolmumahuti allapoole
ära.
– Tühjendage tolmumahuti 11 ja paigaldage see uuesti (tol-
mumahuti peab kuuldavalt fikseeruma).
Drill Assistanti eemaldamine
– Hoidke tolmukoguri 13 klambrit 16 allavajutatuna ja tõm-
make tolmukogur 13 suunaga ettepoole ära.
– Keerake tiibkruvi 18 vastupäeva, kuni lisakäepide 9 on ni-
hutatav, ja tõmmake lisakäepide 9 elektririista küljest ära.
– Keerake seaderõngast 17 selle vabastamiseks
vasakule .
– Hoidke lisakäepidet 9 kinni ja lükake rööbast lisakäepide-
me suunas, kuni rööbas kuuldavalt fikseerub.
Tolmuimemine/tolmumahuti
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude
ja tolmu sissehingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi reaktsioone
ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita-
va toimega, iseäranis kombinatsioonis puidutöötlemisel
kasutatavate lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad töödelda üksnes
vastava ala asjatundjad.
– Kasutage materjali jaoks sobivat tolmueemaldussea-
det.
– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede kaitsemaski filtri-
ga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.
Vältige tolmu kogunemist töökohta. Tolm võib kergesti
süttida.

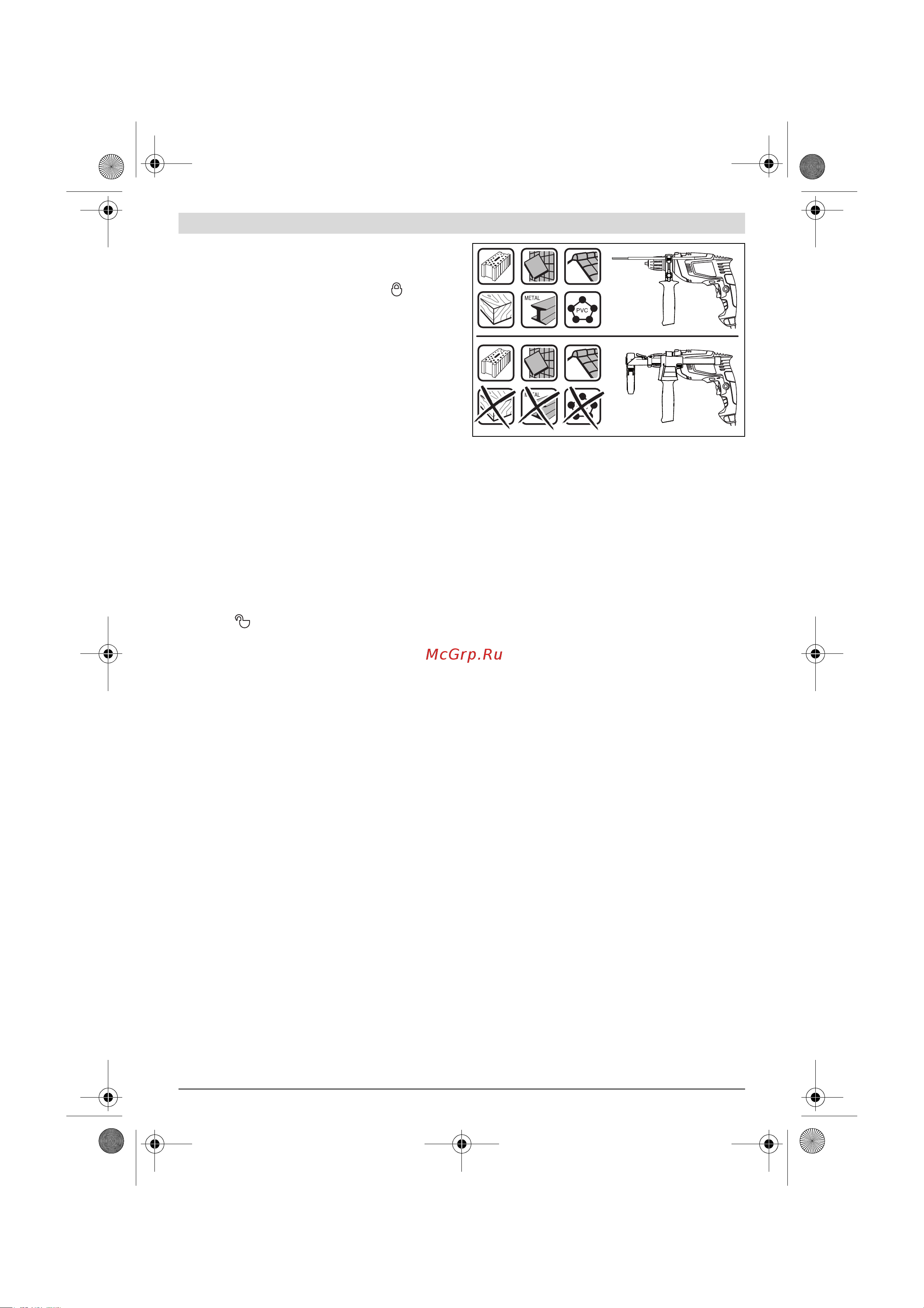

Kasutage tolmumahutit ainult betooni ja kivi töötlemi-
sel. Puidu- ja plastilaastud võivad kergesti ummistusi põh-
justada.
Tähelepanu, tuleoht! Ärge töödelge metallmaterjale,
kui tolmumahuti on paigaldatud. Tolmumahuti osad või-
vad kuumade metallilaastude tõttu süttida.
Tolmumahuti optimaalseks kasutamiseks järgige järgmisi ju-
hiseid:
– Jälgige, et tolmumahuti oleks tasaselt vastu toorikut või
seina. See hõlbustab ühtlasi ka täisnurga all puurimist.
– Pärast soovitud puurimissügavuse saavutamist tõmmake
kõigepealt puur puuritavast avast välja ja seejärel lülitage
välja löökpuurtrell.
– Just suure läbimõõduga puuridega töötades võib tolmu-
kaitserõngas 15 ära kuluda. Kahjustuste korral vahetage
see välja.
Tarviku vahetus
Kiirkinnituspadrun (UniversalImpact 700,
UniversalImpact 700 + Drill Assistant) (vt joonist H)
Käsitsege spindlilukustusnuppu 2 üksnes siis, kui
seadme spindel ei pöörle.
Spindlilukustusnupule 2 vajutamine lukustab spindli. See või-
maldab tarvikut padrunis kiiresti, mugavalt ja lihtsalt vaheta-
da.
Avage kiirkinnituspadrun 1, keerates seda pöörlemissuunas
seni, kuni tarvikut on võimalik sisse asetada. Paigaldage
tarvik.
Keerake kiirkinnituspadruni 1 hülss käega pöörlemissuunas
tugevasti kinni, kuni fikseeruvat heli ei ole enam kuulda.
Padrun lukustub sellega automaatselt.
Sulgur avaneb uuesti, kui keerate tarviku eemaldamiseks
hülssi vastassuunas, hoides samal ajal spindlilukustusnuppu
all.
Kiirkinnituspadrun (UniversalImpact 800) (vt joonist I)
Kui lüliti (sisse/välja) 6 ei ole alla vajutatud, siis seadme spin-
del lukustub. See võimaldab tarvikut padrunis kiiresti, muga-
valt ja lihtsalt vahetada.
Avage kiirkinnituspadrun 1, keerates seda pöörlemissuunas
seni, kuni tarvikut on võimalik sisse asetada. Paigaldage
tarvik.
Keerake kiirkinnituspadruni 1 hülss käega pöörlemissuunas
tugevasti kinni, kuni fikseeruvat heli ei ole enam kuulda.
Padrun lukustub sellega automaatselt.
Lukustus vabaneb, kui keerate tarviku eemaldamiseks hülssi
vastassuunas.
OBJ_BUCH-2930-001.book Page 118 Thursday, November 17, 2016 3:03 PM
