Р у с с к и й | 4

ПОДКЛЮЧЕНИЕ КАБЕЛЯ

Ослабить болты, фиксирующие левую панель печи,

и снять ее.

Подключать печь к сети разрешается только при помощи

резинового кабеля, например, H07RN-F.

ВНИМАНИЕ: желтый/зеленый провода под напряжением

в кабеле заземления должны быть на 3 см длиннее

остальных проводов.

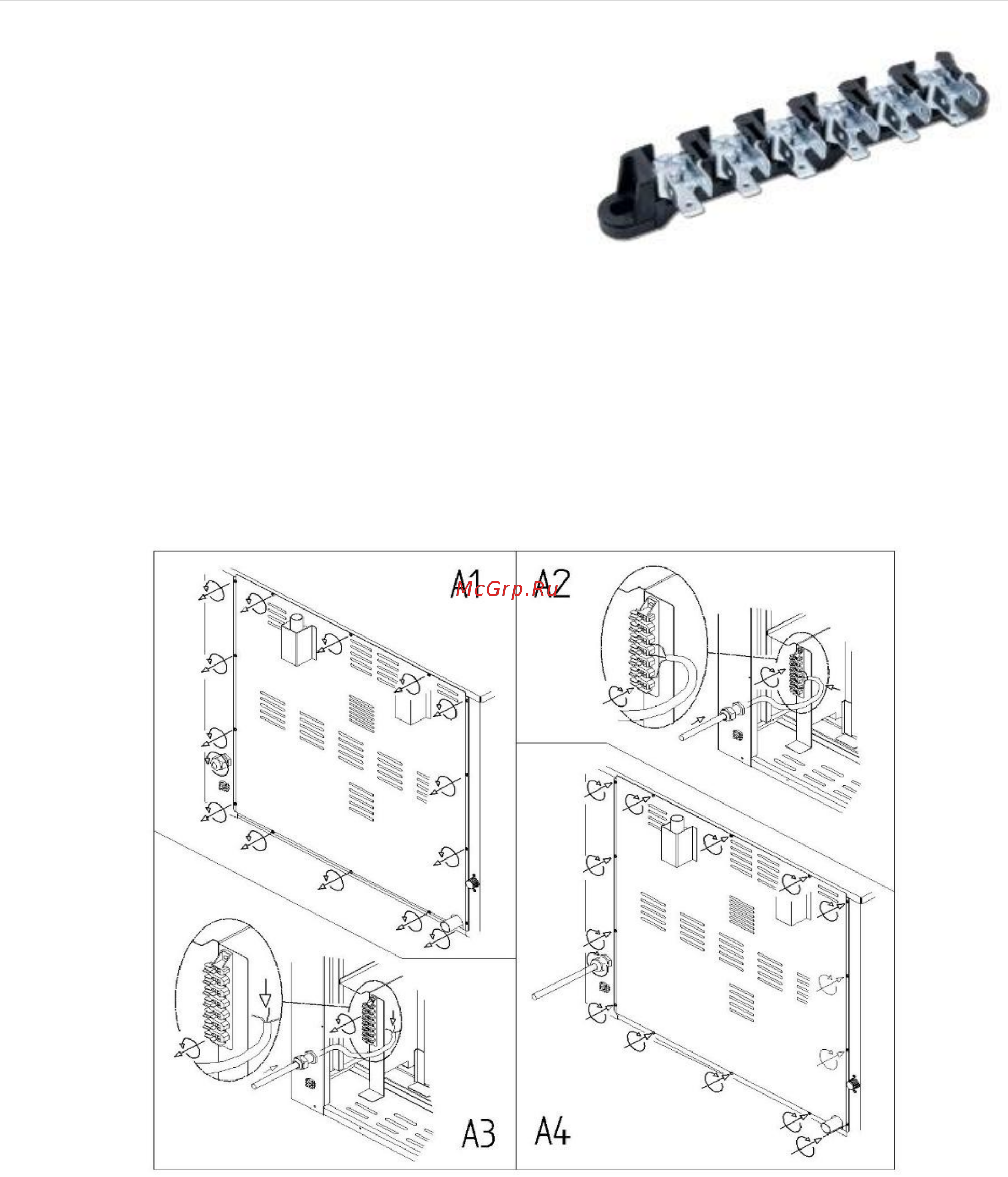

Устройство имеет колодку с зажимами (см.рис.). Для подключения к сети электроснабжения, смотреть

рисунки ниже, а также наклейку в нижней части задней панели устройства рядом с информационной

табличкой.

Для присоединения электрического провода к колодке с зажимами:

• (A1) Ослабить наконечники кабельной муфты и вскрыть нижнюю часть печи, ослабив болты.

• (A2) Провести кабель через кабельную муфту. Присоединить кабель с напряжением к колодке с

зажимами, согласно схеме на шильде на задней панели устройства. Подключать, строго следуя указаниям,

вставить медный мост и электрический кабель вместе под болтами, в сторону закрутки, так, чтобы кабель и

мост крепко зафиксировались при затягивании болта. Тип кабеля, который должен быть использован

(HO7RN-F), указан на шильде для каждого подключения, а также сечение проводов напряжения в мм².

• (A4) Вернуть на место нижнюю часть задней стороны печи, затянуть болты и зафиксировать кабель,

затянув наконечник кабельной муфты.
