замерзшую воду или кубики льда, сразу после их извле-
чения и слишком холодными.
Соблюдайте специальные указания, помещенные в
других главах:
ОПАС-
НОСТЬ
обозначает непосредственную
опасную ситуацию, которая, если
не будет устранена, приведет к
смерти или тяжелым травмам.
ПРЕД-
УПРЕЖДЕ-
НИЕ
обозначает опасную ситуацию, ко-
торая, если не будет устранена,
может привести к смерти или тя-
желой травме.
ОСТО-
РОЖНО
обозначает опасную ситуацию, ко-
торая, если не будет устранена,
может привести к травмам легкой
или средней тяжести.
ВНИМА-
НИЕ
обозначает опасную ситуацию, ко-
торая, если не будет устранена,
может привести к повреждению
имущества.
Указание обозначает полезные указания и
советы.
3 Органы управления и индика-
ции

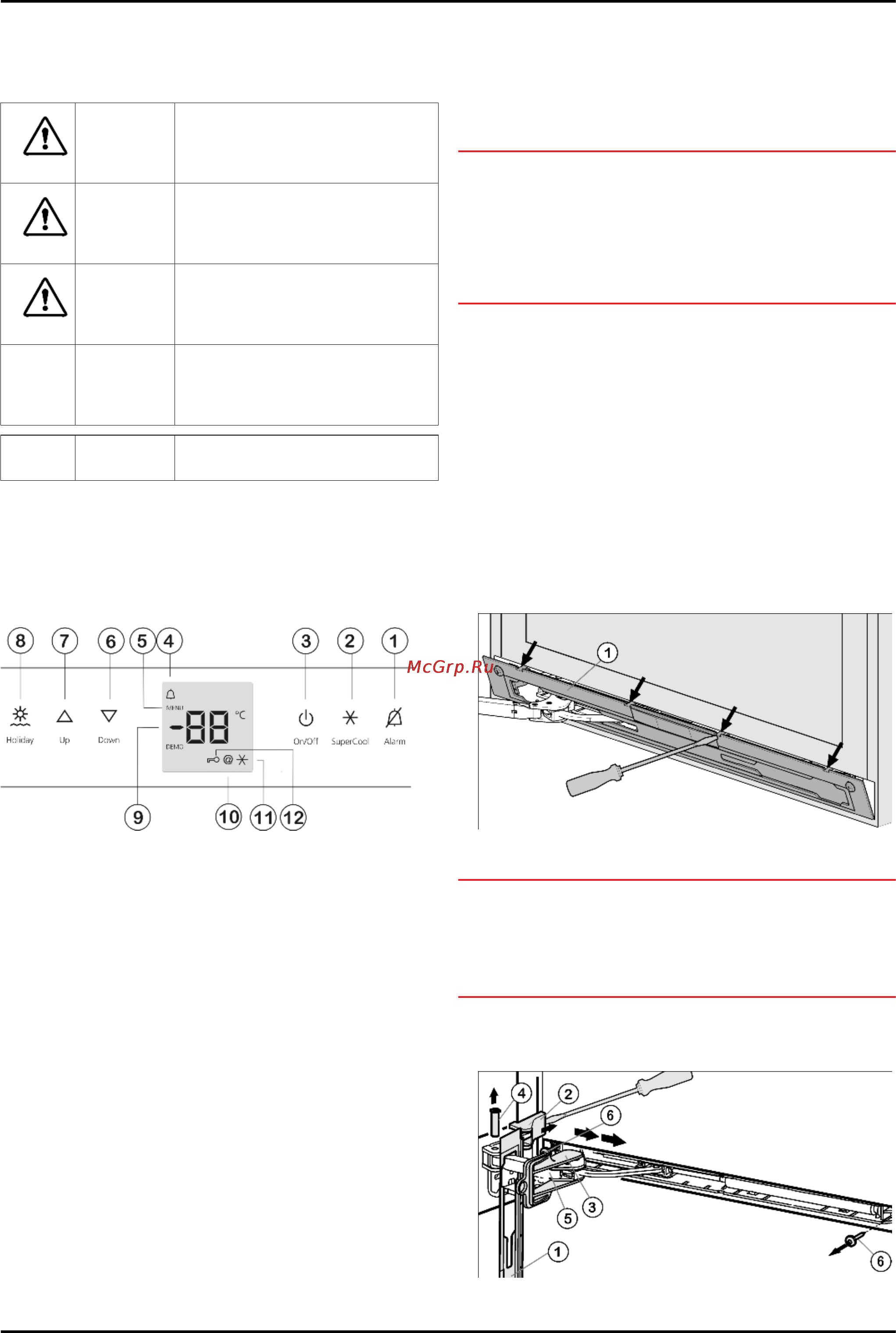

3.1 Приборы контроля и управления
Fig. 3
(1) Кнопка аварийного
сигнала
(7) Кнопка настройки Up
(2) Кнопка SuperCool (8) Кнопка Holiday
(3) Кнопка On/Off (9) Индикатор температуры
(4) Символ Alarm (10) Символ "net@Home"
(5) Символ "Меню" (11) Символ SuperCool
(6) Кнопка настройки
Down
(12) Символ "Защита от де-
тей"
3.2 Индикатор температуры
В нормальном режиме работы появляется следующая ин-
дикация:
-
средняя температура охлаждения
Следующая индикация указывает на неисправность: Воз-
можные причины и меры по устранению см. в главе Неис-
правности.
-
F0 - F9
4 Ввод в работу
4.1 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
ВНИМАНИЕ
Опасность повреждения под действием конденсата ус-
тройств, установленных Side-by-Side (бок о бок)!
Если устройство Side-by-Side (S...) устанавливается вместе
со вторым устройством (в качестве комбинации SBS) огра-
ничитель хода дверцы должен оставаться в состоянии по-
ставки.
u
Не меняйте ограничитель хода дверцы.
Убедитесь, что подготовлен следующий инструмент:
q
Torx 25
q
Torx 15
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
При необходимости привлеките второго человека для
монтажной работы
4.1.1 Снятие узла амортизатора закрывания
дверцы*
Для устройств с амортизатором закрывания дверцы на-
чинать с этого пункта.
Для устройств без амортизатора закрывания двери на-
чните с пункта 'Снятие дверцы'.
Fig. 4
u
Откройте дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Выведите накладку
Fig. 4 (1)
из зацепления и снимите ее
с помощью шлицевой отвертки.
w
Накладка висит над амортизационной скобой.
Fig. 5
Органы управления и индикации
4
