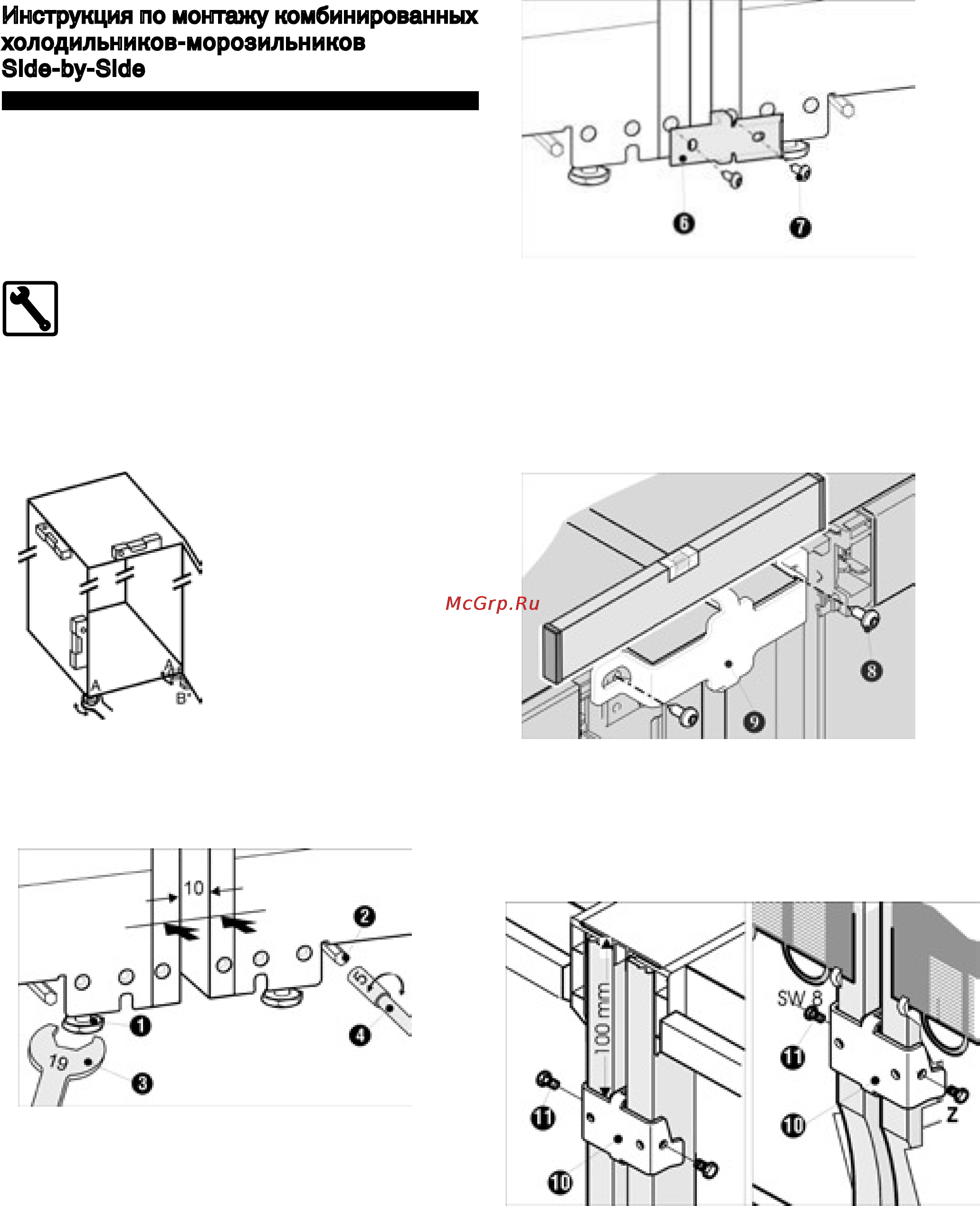

Инструкция по монтажу комбинированных холодильников морозильников Slde by Slde Когда устройства смонтированы морозильник или соответственно устройство с морозильной камерой должно всегда располагаться слева Морозильная камера морозильник оборудована на соответствующей внутренней стороне обогревом боковой стенки Это предотвращает образование конденсата Для монтажа такой комбинации требуется следующий инструмент уровень Шуруповерт отвертка Тогх 25 гаечный ключ SW 19 SW 8 торцовый ключ SW 5 Все крепежные детали прилагаются к устройству Перед монтажом устройств следует снять всю защитную пленку с внешней стороны устройства Каждое устройство помощьюуровня по отдель ности выровняйте с Сдвиньте оба устройства до расстояния 10 мм между ними так чтобы они спереди были в одно плоскости друг с другом Устройства следует выровнять при помощи передних установочных ножек ф а также регулировочных осей ф задних установочных ножек Для регулировки передних установочных ножек ф den следует использовать прилагаемый гаечный ключ SW19 Для регулировочных осей задних установочных ножек используется торцовый ключ ф SW 5 Для точного выставления по горизонту применяется уровень Внимание Верхние поверхности устройств должны находиться на одинаковой высоте и быть выровнены в одном пололжении Только так может быть обеспечена безукоризненная посадка крышек Прежде чем закрутить нижний крепежный уголок ф следует прижать устройства друг к другу или соответственно заново выровнять по горизонту После этого прилагаемыми винтами ф туго привинтите крепежный уголок Внимание Собранную комбинацию устройств разрешается двигать только после того как все крепежные уголки надежно установлены На передней стороне сверху следует прикрутить при помощи винтов из комплекта большой крепежный уголовк Предварительно проколите отверстия под винты или используйте шуруповерт Перед и во время прикручивания следует прижимать устройства друг к другу при необходимости выровняйте их заново С задней стороны следует установить соответственно сверху и снизу широкие крепежные уголки 1 Сместитеверхний крепежный уголок вверх нарасстояние до 100мм от верхнего края Нижний крепежный уголок вставьтев соответствующий вырез 2 После этого оба крепежных уголка прикрутите прочно сбоку винтами с шестигранной головкой 1 входящими в комплект поставки Чтобы предупредить возникновение вибрационного шума не допускается контакт уголков или винтов с расположенными сзади трубками в зависимости от модели и оснащения 18 7082 6644 1
