u
Закройте дверь.
u
Установите верхний опорный кронштейн
Fig. 4 (12)
на но-
вой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(2 шт.
Torx 25)
Fig. 4 (13)
. При необходимости просверлите от-
верстия или используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.1.5 Выравнивание дверцы
u
Переставьте средний винт на нижнем опорном крон-
штейне
Fig. 5 (23)
в свободный продольный паз.
u
При необходимости выровняйте дверцы через два про-
дольных паза в нижнем опорном кронштейне
Fig. 5 (23)
параллельно корпусу устройства.
u
Затяните винты.
4.2 Установка в кухонную стенку

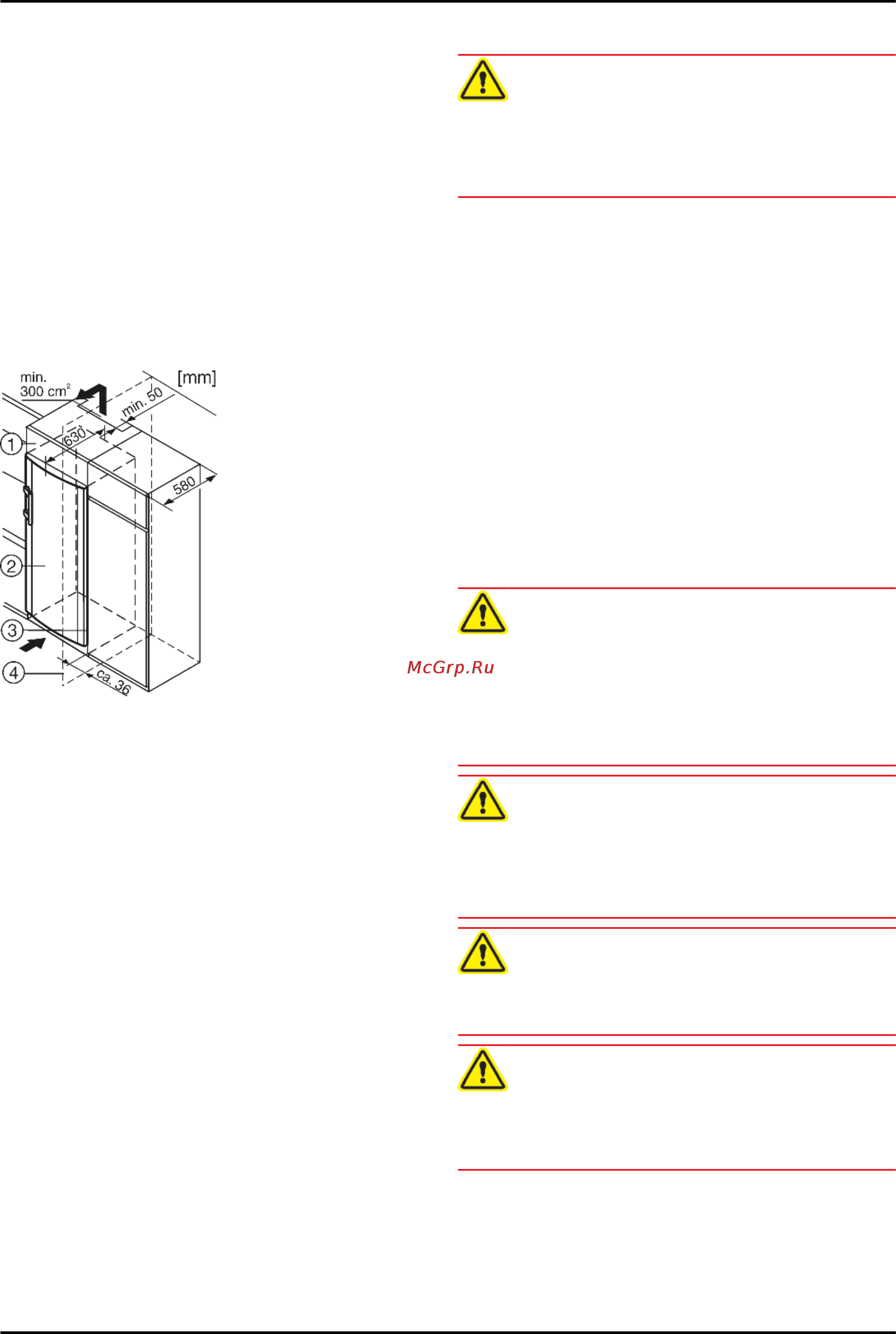

Fig. 8
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной об-
становки. Чтобы уравнять устройство
Fig. 8 (2)
по высоте с
кухонной стенкой, можно установить над устройством со-
ответствующий дополнительный шкафчик
Fig. 8 (1)
.
При комбинировании с обычными кухонными шкафами (глу-
бина макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 8 (3)
. Дверца ус-
тройства выступает по сторонам на 34 мм и по центру ус-
тройства на 50 мм относительно передней стенки кухонного
шкафа. Поэтому ее можно свободно открывать и закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиляцион-
ный канал глубиной не менее 50 мм по всей ширине этого
шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при ра-
боте.
Если устройство установлено на шарнирах у стены
Fig. 8 (4)
, то расстояние между устройством и стеной дол-
жно быть не менее 36 мм. Настолько выступает ручка при
открытой дверце.
4.3
Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадле-
жащей транспортировки!
u
Перевозите устройство в упаковке.
u
Перевозите устройство в стоячем положении.
u
Не транспортируйте устройство в одиночку.
4.4 Установка устройства
При повреждении устройства немедленно - до подключения
- обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых сол-
нечных лучей, рядом с плитой, системой отопления и дру-
гими аналогичными приборами.
Устройство всегда следует устанавливать непосредствен-
но у стены.
Не устанавливайте устройство без помощника.
Помещение для установки устройства согласно стандарту
EN 378 должно на каждые 8 г хладагента R 600a иметь объ-
ем 1 м
3
. Если помещение для установки устройства сли-
шком мало, то в случае протечки в контуре хладагента мо-
жет образоваться легковоспламеняющаяся газо-воздуш-
ная смесь. Данные о количестве хладагента имеются на за-
водской табличке внутри устройства.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся
влажными, то это может привести к короткому замыканию.
u
Устройство предназначено для использования в закры-
тых помещениях. Запрещается использовать устройство
на открытом воздухе или во влажных помещениях и в зо-
не разбрызгивания воды.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания хладагента!
Содержащийся в устройстве хладагент R 600a неопасен
для окружающей среды, но является горючим материалом.
Вытекающий хладагент может загореться.
u
Не повреждайте трубопроводы контура хладагента.
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения!
u
Не ставьте на устройство приборы, выделяющие тепло,
например, микроволновую печь, тостер и т.д.!
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения из-за заблокированных
вентиляционных решеток!
u
Держите вентиляционные решетки всегда свободными.
Всегда следите за хорошим притоком и оттоком воздуха!
u
Снимите соединительный кабель с задней стороны ус-
тройства. При этом необходимо удалить держатель ка-
беля, иначе возникнет вибрационный шум!
u
Снимите защитную пленку с внешней стороны устрой-
ства.*
u
Средство по уходу за изделиями из высококачественной
стали равномерно нанесите в направлении шлифовки.*
Ввод в работу
6
