u
Сдвиньте накладку над амортизационной скобой
Fig. 5 (5)
в направлении устройства вперед.
u
Зафиксируйтепредохранитель
Fig. 5 (3)
в продольном
пазе.
w
Благодаря стопору шарнир не может сложиться.
u
Подденьте крышку
Fig. 5 (2)
отвёрткой с внешней сторо-
ны и снимите в направлении наружу.
u
При необходимости с помощью другого человека накло-
ните устройство назад.
u
Выдавите палец
Fig. 5 (4)
снизу.
u
Нажмите амортизационную скобу
Fig. 5 (5)
в направле-
нии дверцы.
u
Снимите накладку
Fig. 5 (1)
.
u
Открутите целиком амортизатор закрывания двери (2
шт. Torx 15)
Fig. 5 (6)
.
u
Вытащите немного узел амортизатора закрывания двер-
цы, сдвиньте его в направлении дверной ручки и отведи-
те.
u
Отложите узел амортизатора закрывания двери в сто-
рону.
4.1.2 Снятие двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем сни-
мать дверцу, чтобы продукты не упали.

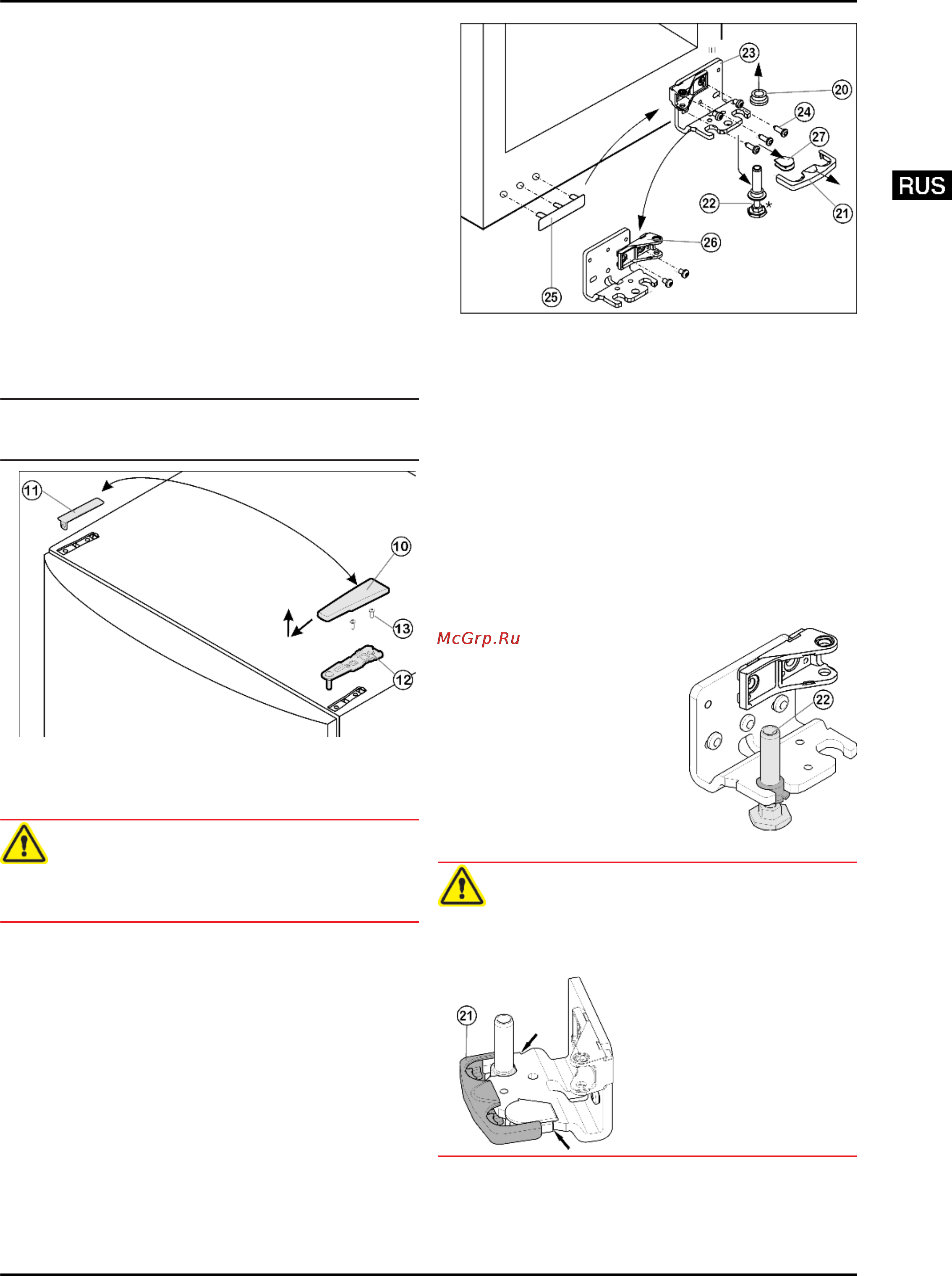

Fig. 6
u
Закройте дверь.
u
Крышку
Fig. 6 (10)
снимите движением вперед и вверх.
u
Снимите крышку
Fig. 6 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 6 (12)
(2 шт.
Torx 25)
Fig. 6 (13)
и вытяните вверх.
u
Дверь приподнимите и отставьте в сторону.
4.1.3 Перестановка опорных деталей*
для устройств с амортизатором закрывания двери*
Fig. 7
u
Предохранитель
Fig. 7 (21)
снимите движением вперед.
u
Снимите крышку
Fig. 7 (27)
.*
u
Полностью вверните регулируемую опору
Fig. 7 (22)
.
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u
Вытяните опорный палец
Fig. 7 (22)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 7 (20)
.
u
Открутите опорный кронштейн
Fig. 7 (23)
(3 шт. Torx 25)
Fig. 7 (24)
.
u
Осторожно приподнимите и переставьте крышку со сто-
роны ручки
Fig. 7 (25)
.
u
Снова прикрутите опорный кронштейн
Fig. 7 (23)
на но-
вой стороне шарнира при необходимости с помощью ак-
кумуляторного шуруповерта.
u
Открутите опорную деталь
Fig. 7 (26)
и прикрутите снова
с поворотом на 180°.
u
Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 8 (22)
. Зазубрина дол-
жна быть расположена спе-
реди.
u
Установите крышку
Fig. 7 (27)
на противополож-
ной стороне.*
Fig. 8
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21)
нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова установите предохранитель
(21)
на опорном крон-
штейне.
u
Наденьте гнездо шарнира
Fig. 7 (20)
.
