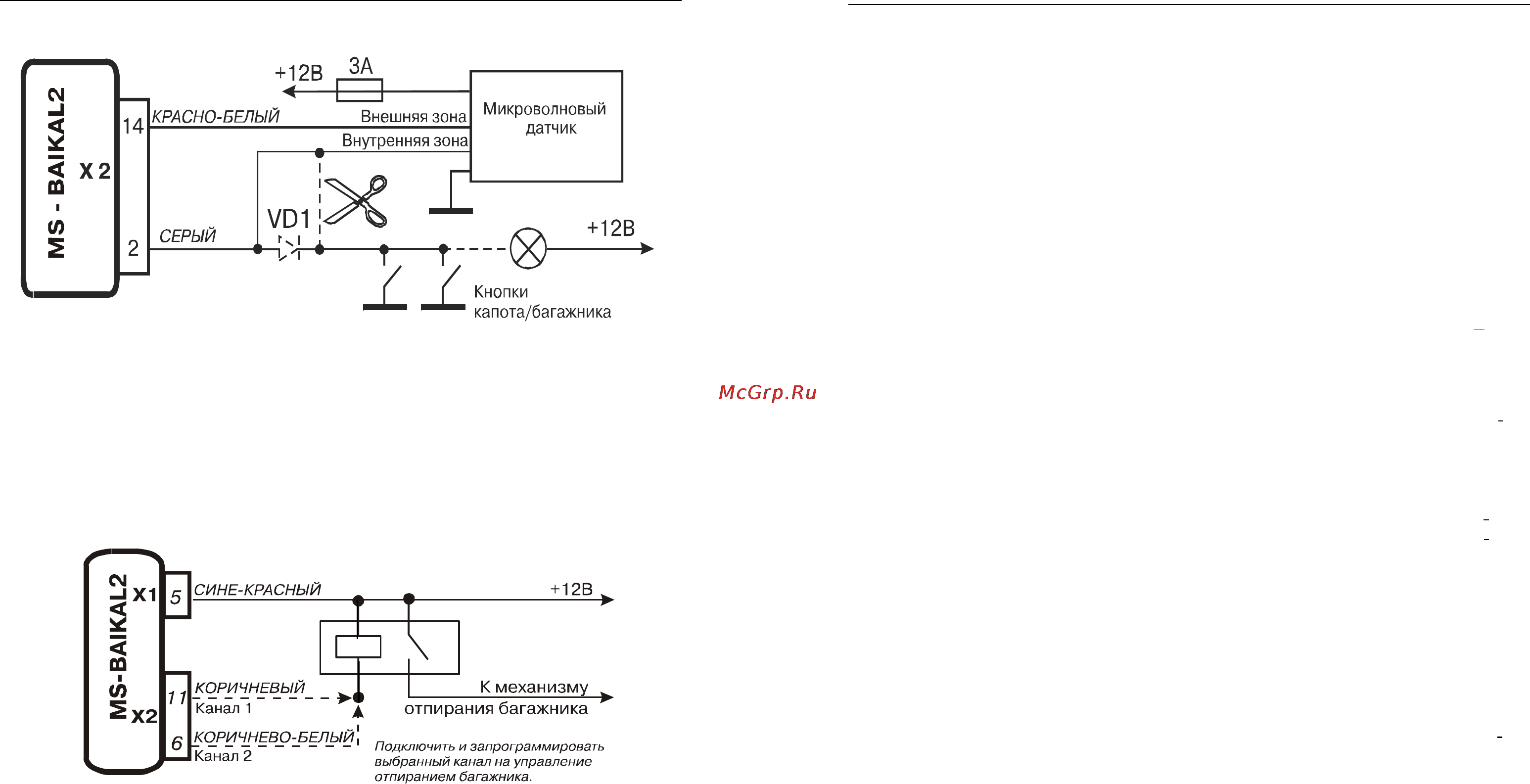

40 MS BAIKAL 2 41 MS BAIKAL 2 10 ПАСПОРТ 10 1 Маркировка хранение и транспортирование сч 2 s КРАСНО БЕЛЫЙ 14 Внешняя зона Внутренняя зона Микроволновый датчик X2 И СЕРЫЙ 2 VD1 12B Кнопки капота багажника Диод О1 КД 105 или аналогичный необходим в случае использования заводского концевого выключателя лампы освещения багажника Запрограммировать пункт 5 1 второй таблицы программирования Рис 10 Подключение МКВ датчика см 5 СИНЕ КРАСНЫЙ 12В СО А 11 КОРИЧНЕВЫЙ Канал 1 6 КОРИЧНЕВО БЕЛЫЙ Канал 2 Х2 К механизму отпирания багажника Подключить и запрограммировать выбранный канал на управление отпиранием багажника Рис 11 Подключение механизма отпирания багажника Маркировка изделия нанесена на обратной стороне основного блока На маркировке указаны марка знак соответствия требованиям ГОСТ и ТУ номинальное напряжение питания и дата выпуска изделия надпись Сделано в России специальная информа ция изготовителя При хранении и транспортировании следует соблюдать требования ГОСТ 23216 78 в отапливаемых и вентилируемых помещениях при температуре от 5 С до 40 С и отно сительной влажности воздуха 60 при 20 С верхнее значение 80 при 25 С Условия хранения и транспортирования должны исключать воздействие влаги и агрессивных сред 10 2 Технические характеристики Частота радиоканала управ лен ия МГц 433 92 0 2 решение ГКРЧ 3308 ОРот26 04 99 Дальность действия стандартного брелока м до 40 Дальностьдействиябрелокасувеличеннойдальностью м до 100 Код радиоуправления плавающий динамический КееГоц Напряжение питания основного блока постоянно В 9г 15 в течение одного часа В не более 18 Средний ток потребления в режиме ОХРАНА мА не более 20 Питание брелока В 12 элемент А23и ли А27 Температурный диапазон основного блока С 40т 85 брелока С 5 40 Максимальный ток нагрузки по выходам звуковогосигнала положительный потенциал А неболее 1 5 блокировки двигателя положительный потенциал А постоянно неболее 5 запуска стартера А не более 5 дополнительных каналов А неболее 0 3 отпирания запирания дверей А не более 0 3 Число программируемых выходов дополнительных каналов 2 Регулировка чувствительности датчика удара 8 уровн ей 0 7 Самоконтроль при постановке на охрану отключение неисправной зоны Длительностьсигналатревоги с 25 30 Защита от короткого замыкания силового выхода на корпус дополнительные предохранители Допустимое напряжение на входах высокого уровня В не менее 6 5 низкогоуровня В неболее 3 5 Допустимое остаточное напряжение на выходах дополн каналов В не более 1 5
