Leister FUSION 3C (Фьюжн 3С) [22/108] Remplacement du patin de soudage
![Leister FUSION 3C (Фьюжн 3С) [22/108] Remplacement du patin de soudage](/views2/1262247/page22/bg16.png)

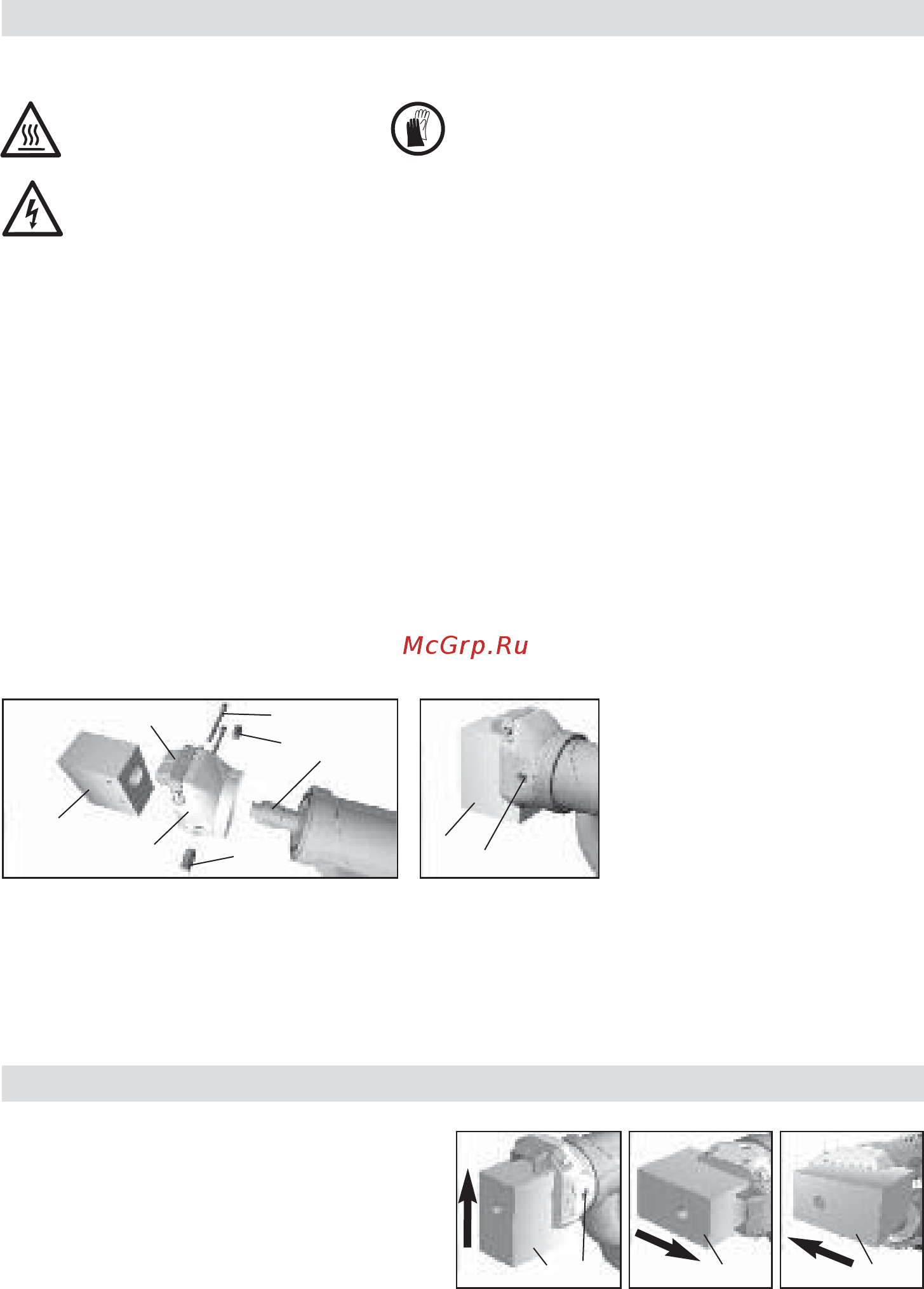

5 Patin de soudure
17 Support du patin de soudure
18 Vis de blocage
19 Buse d’extrusion
20 Vis de fixation
21 Buse de préchauffage
22
Risque de brûlure!
Ne travailler qu’avec des gants résistants aux écarts
de température.
• Le changement de patin doit être effectué pendant que l’appareil est à température de fonctionnement.
Remplacement du patin de soudage
• Démontage
– Retirez le patin de soudage (5) et son support (17) en desserrant les vis de blocage (18) de la buse
d’extrusion (19).
– A chaque remplacement du patin de soudage, nettoyez la buse d’extrusion (19) pour enlever les résidus
de matière de soudage et assurez-vous qu’elle est vissée à fond.
–
Retirez le patin de soudage (5) en desserrant les vis de fixation (20) du support du patin de soudage (17).
Montage
– Montez un patin de soudage (5) adapté au cordon de soudure sur le support du patin de soudage
(17) à l’aide des vis de fixation (20).
–
Le patin de soudage (5) et son support (17) doivent être correctement fixés au moyen des vis de blocage (18).
• Si vous desserrez les vis de blocage (18), le patin
de soudage (5) peut être orienté librement dans le
sens de soudage souhaité.
• Les vis de blocage (18) doivent ensuite être à
nouveau serrées à fond.
Eteindre l’appareil chaud et le débrancher du réseau électrique.
Sens de soudage
18
5
5
21
19
17
18
18
20
5
5
5
18
