43
5 Sapata de soldadura
17 Suporte da sapata de soldadura
18 Parafuso de aperto
19 Injector de extrusão
20 Parafuso de fixação
21 Injector de pré-acontecimento
Perigo de queimaduras !
Trabalhar apenas com luvas
resistentes a temperaturas.
• A substituição da sapata de soldadura tem de ser efectuada no aparelho quente.
Substituição da sapata de soldadura
• Desmontagem
– Remover a sapata de soldadura (5) com o suporte da sapata de soldadura (17) soltando os parafusos de
aperto (18) do injector da extrusora (19)
– Limpar o injector da extrusora (19) de resíduos de soldadura em cada substituição da sapata de soldadura
e certificar, que esteja fixo
– Remover a sapata de soldadura (5) soltando os parafusos de fixação (20) do suporte da sapata de
soldadura (17)
• Montagem
–
Montar uma sapata de soldadura adaptada à costura de soldadura (5) no suporte da sapata de soldadura (17)
com parafusos de fixação (20)
–
A sapata de soldadura (5) e suporte da sapata de soldadura (17) têm de ser bem apertados com os parafusos
de aperto (18)
Desligar o aparelho quente e retirar da rede eléctrica.

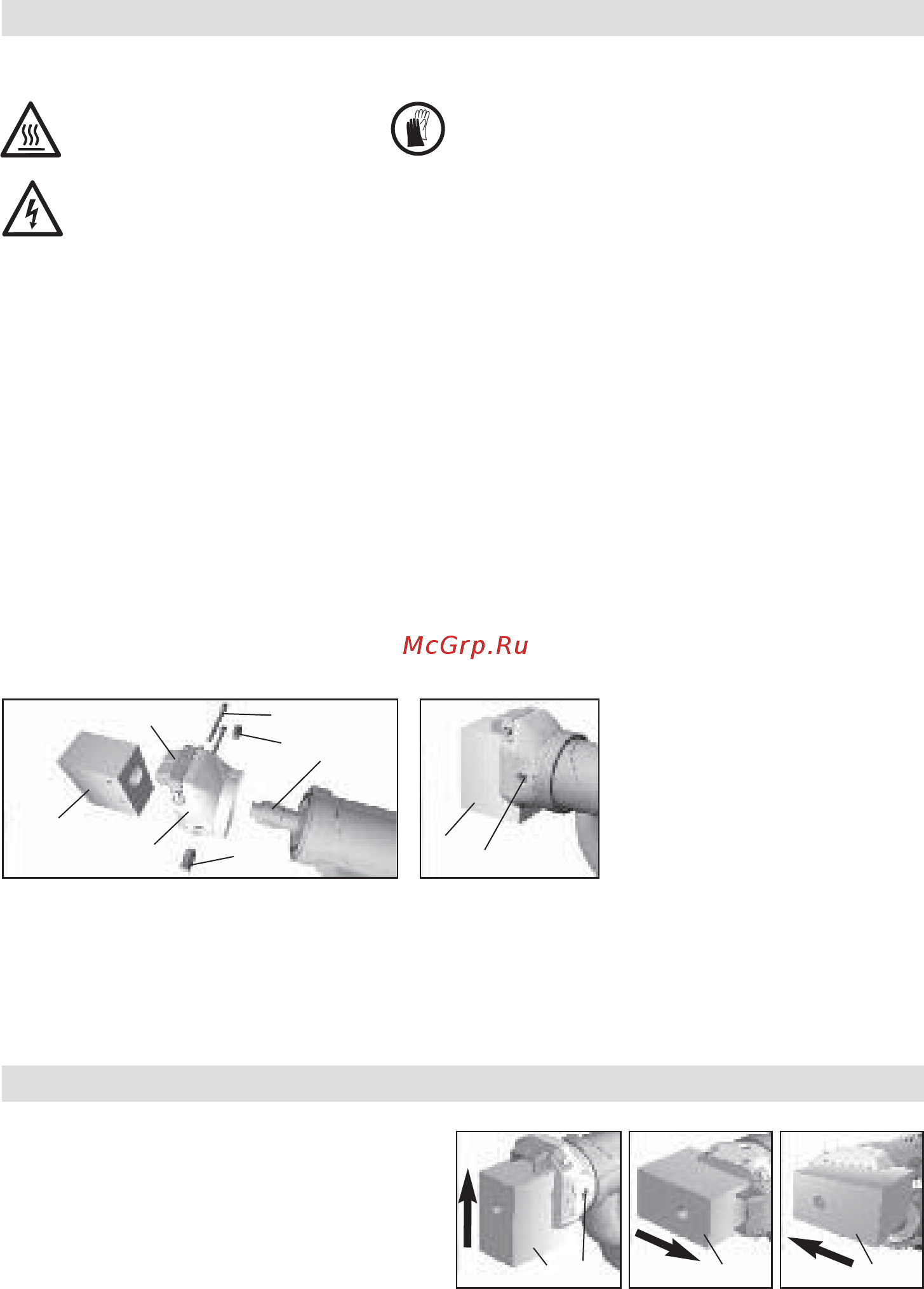

Direcção de soldadura
18
5
5
21
19
17
18
18
20
• Ao soltar os parafusos de aperto (18) a sapata
de soldadura (5) pode ser rodada sem níveis para
a direcção de soldadura pretendida.
• Os parafusos de aperto (18) têm de ser reapertados
depois.
5
5
5
18
