24
25
ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ
4.3.3. Запуск двигуна електростартером
(крім моделей КБГ-505, КБГ-505а)
1. Виконайте процедуру, як описано в пунктах 1-3 розділу 4.3.2. даного
керівництва.
2. Поверніть ключ запалювання у напрямку руху годинникової стрілки в
положення «ПУСК», долаючи опір поворотної пружини – електричний
стартер увімкнеться.
3. Якщо двигун не запустився з першого разу, витримайте паузу на
протязі 25-30 секунд (за цей час акумуляторна батарея набере
енергію) і повторіть спробу запуску.
4. Якщо після 4-5 спроб двигун не запустився, вимкніть запалювання,
з'ясуйте і усуньте причину несправності (див. розділ «Можливі
несправності та шляхи їх усунення»).
5. Виконайте процедуру, як описано в пунктах 8-9 розділу 4.3.2. даного
керівництва.
4.3.4. Зупинка двигуна
1. Вимкніть споживачі електроенергії і дайте попрацювати двигуну на
холостих обертах протягом 1-2 хвилин.
2. Вимкніть автоматичний запобіжник змінного струму на панелі
управління електростанції.
3. Поверніть ключ запалювання (1) (див. мал. 7) проти руху годинникової
стрілки в положення «Вимкнено» (моделі КБГ-505ЕКР, КБГ-605Е
і КБГ-605Е/3) або переведіть вмикач двигуна (2) в положення
«Вимкнено» (моделі КБГ-505, КБГ-505а).
4. Після того як буде зупинено двигун, закрийте паливний кран,
перемістивши важіль крана проти руху годинникової стрілки до упору
в положення «Закрито» (”OFF”) (див. мал. 5).

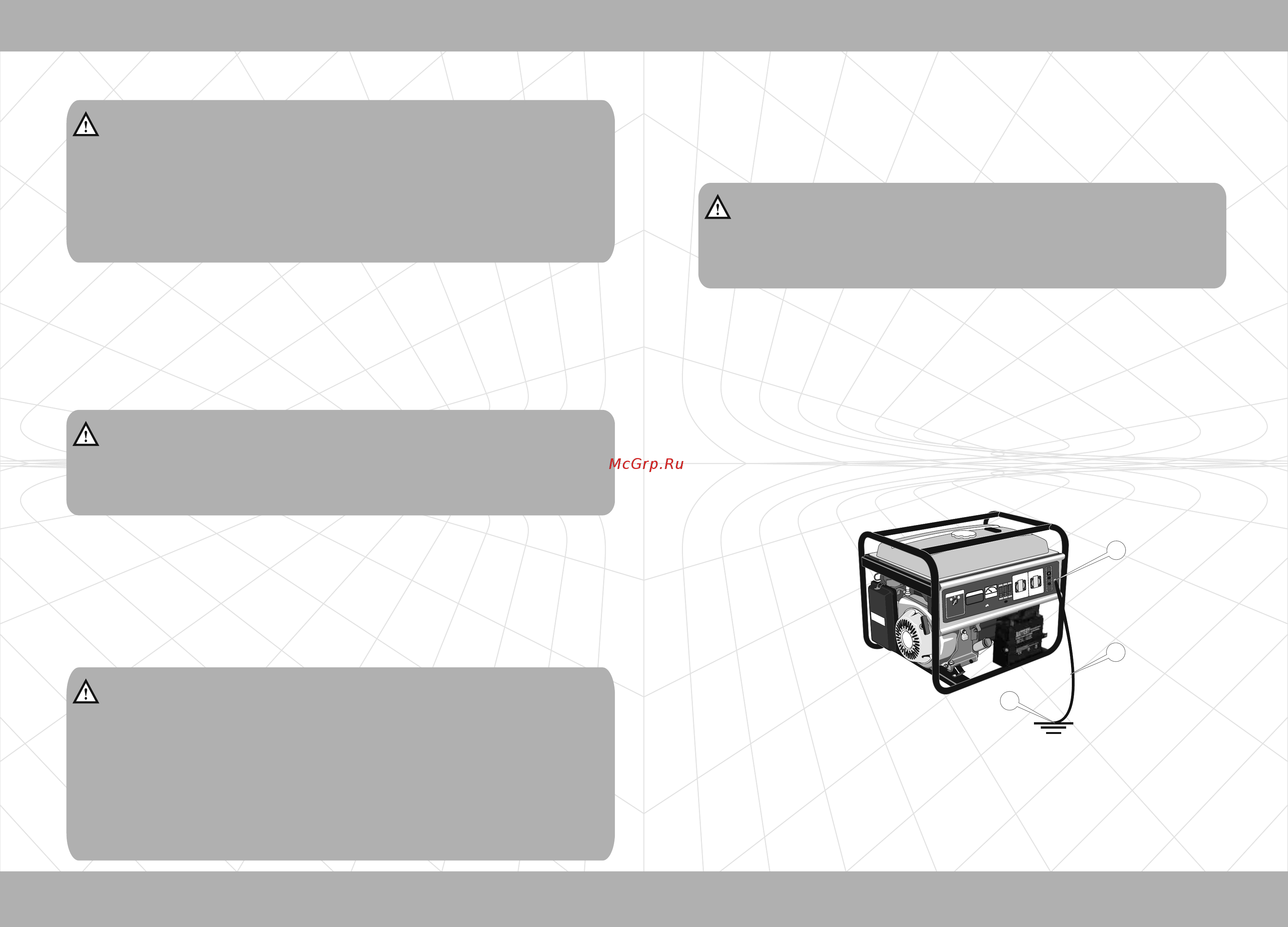

4.3.5. Заземлення
Малюнок 8
Заземлення запобігає можливості електрошоку. Щоб заземлити виріб
використовуйте дріт заземлення (2) і заземлювач (3) (у комплект
постачання електростанції не входить) (див. мал. 8).
ПРИМІТКА!ПРИМІТКА!ПРИМІТКА!
Повітряну заслінку карбюратора рекомендується Повітряну заслінку карбюратора рекомендується
відкривати в разі:відкривати в разі:
підвищених обертів двигуна, якщо дросель підвищених обертів двигуна, якщо дросель
знаходиться в положенні холостого ходу;знаходиться в положенні холостого ходу;
появи чорного диму у відпрацьованих газах; появи чорного диму у відпрацьованих газах;
переривчастої роботи двигуна. переривчастої роботи двигуна.
Повітряну заслінку карбюратора рекомендується
відкривати в разі:
підвищених обертів двигуна, якщо дросель
знаходиться в положенні холостого ходу;
появи чорного диму у відпрацьованих газах;
переривчастої роботи двигуна.
УВАГА!УВАГА!УВАГА!
Щоб не пошкодити електричний стартер не слід тримати Щоб не пошкодити електричний стартер не слід тримати
його включеним більше ніж 5 секунд, навіть якщо двигун його включеним більше ніж 5 секунд, навіть якщо двигун
ще не запуститься.ще не запуститься.
Щоб не пошкодити електричний стартер не слід тримати
його включеним більше ніж 5 секунд, навіть якщо двигун
ще не запуститься.
УВАГА!УВАГА!УВАГА!
Автоматичний запобіжник електричного стартера захищає Автоматичний запобіжник електричного стартера захищає
електричний ланцюг двигуна у випадку короткого електричний ланцюг двигуна у випадку короткого
замикання або у випадку неправильного під'єднання клем замикання або у випадку неправильного під'єднання клем
акумуляторної батареї (переполюсовка). При цьому акумуляторної батареї (переполюсовка). При цьому
запобіжник розімкне ланцюг електроживлення двигуна. запобіжник розімкне ланцюг електроживлення двигуна.
Встановіть причину та усуньте несправність, перш ніж Встановіть причину та усуньте несправність, перш ніж
включити запобіжник. Після усунення несправності включити запобіжник. Після усунення несправності
натисніть на кнопку запобіжника.натисніть на кнопку запобіжника.
Автоматичний запобіжник електричного стартера захищає
електричний ланцюг двигуна у випадку короткого
замикання або у випадку неправильного під'єднання клем
акумуляторної батареї (переполюсовка). При цьому
запобіжник розімкне ланцюг електроживлення двигуна.
Встановіть причину та усуньте несправність, перш ніж
включити запобіжник. Після усунення несправності
натисніть на кнопку запобіжника.
УВАГА!УВАГА!УВАГА!
Раптова зупинка двигуна може призвести до Раптова зупинка двигуна може призвести до
небажаного збільшення температури і скорочення небажаного збільшення температури і скорочення
терміну служби двигуна.терміну служби двигуна.
Раптова зупинка двигуна може призвести до
небажаного збільшення температури і скорочення
терміну служби двигуна.
ПЕРЕМЕННЫЙ ТОК 220В
ПЕРЕМЕННЫЙ ТОК 220В
+
-
ВКЛ.
ВЫКЛ.
ПРЕДОХРАНИТЕЛЬ
ВЫКЛ.
ДВИГАТЕЛЬ
ВКЛ.
ЗАПУСК.
A
V R
AUTOMATIC
КБГ 605Е/3
ВОЛЬТМЕТР
1
2
3
