ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
*Дизайн та елементи управління моделей ВБМ-25-2 і ВБМ-40-2 – ідентичні.
1.2. Зовнішній вигляд*
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
Малюнок 1

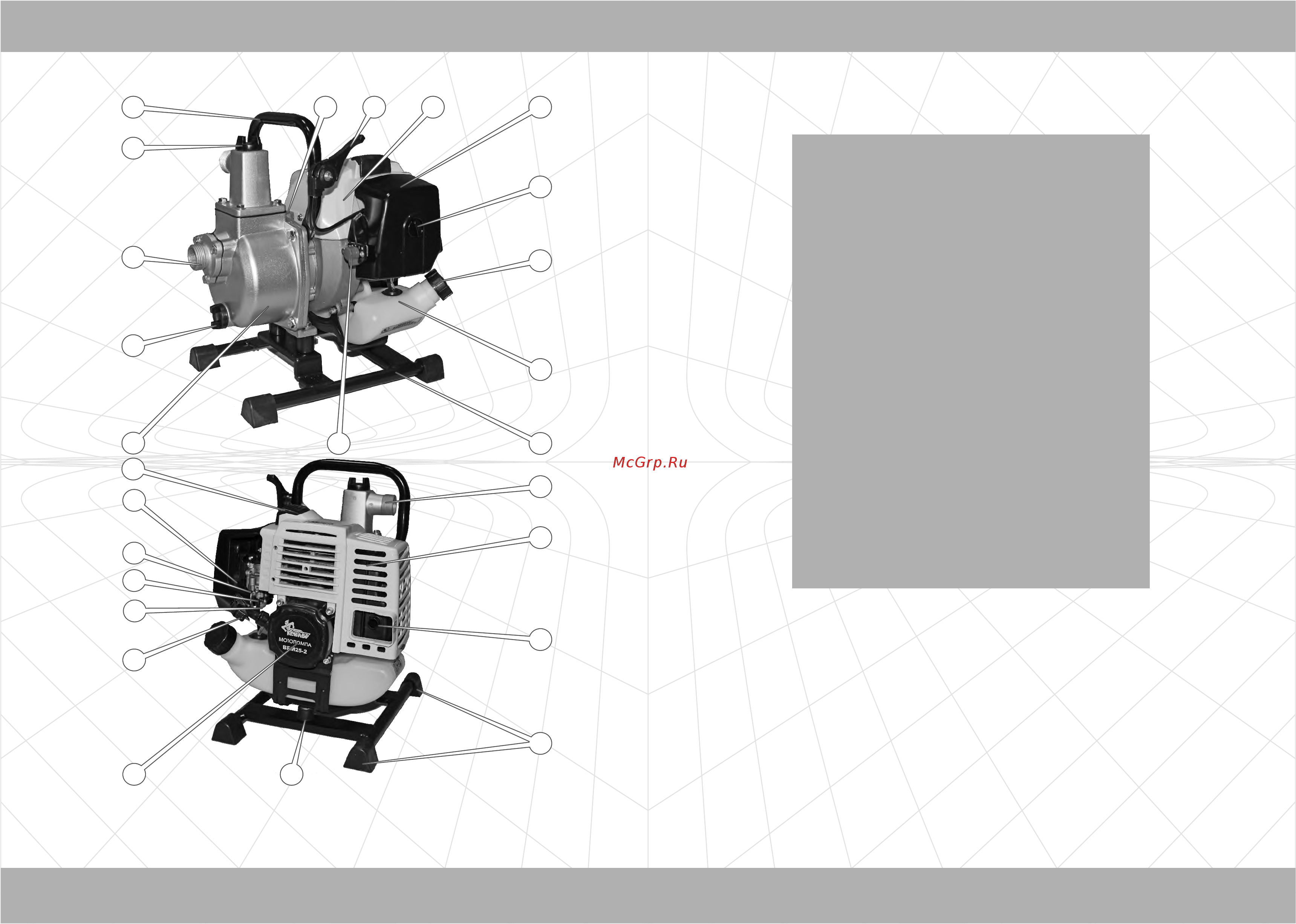

Специфікація до малюнку 1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
Відцентровий водяний насос.
Пробка зливання води з водяного насоса.
Вхідний патрубок.
Кришка горловини для заливання води в насос.
Рукоятка для перенесення.
Кронштейн для кріплення додаткової рукоятки
(необхідно придбати окремо) - тільки модель
ВБМ-25-2.
Важіль дроселя.
Двигун.
Повітряний фільтр.
Гвинт-баранчик кріплення кришки повітряного
фільтра.
Кришка заливної горловини паливного бачка.
Паливний бачок.
Рама.
Вимикач двигуна.
Вихідний патрубок.
Захисний кожух двигуна.
Глушник.
Опори.
Амортизатор.
Ручний стартер.
Рукоятка стартера.
Паливопідкачуючий насос «праймер».
Паливопровід.
Карбюратор.
Важіль повітряної заслінки карбюратора.
Ковпачок свічки запалювання.
1
2
3
4
5
6
7
8
9
11
13
10
12
14
1
6
17
19
20
2
1
23
24
26
15
1
8
