![Pulsar Apex XD38 Инструкция по эксплуатации онлайн [28/38] 220650](/img/pdf.png)
Pulsar Apex XD38 Инструкция по эксплуатации онлайн [28/38] 220650
![Pulsar Apex XD38 Инструкция по эксплуатации онлайн [28/38] 220650](/views2/1263406/page28/bg1c.png)
5
53

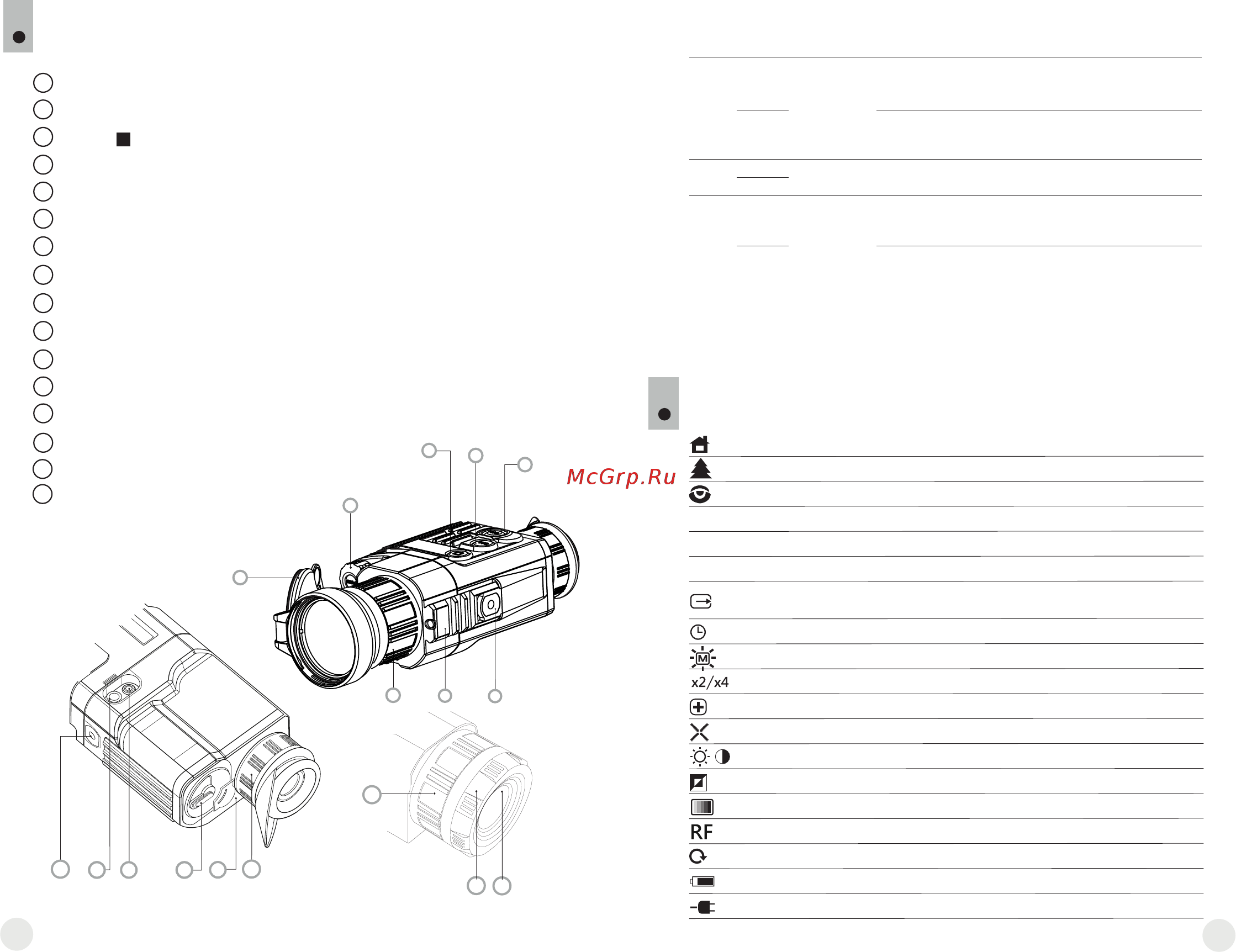

COMPONENTI ED ELEMENTI DI CONTROLLO
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
Tasto “ON”
Tasto “CAL”
Tasto “ ”
Coperchio dell'obiettivo (modelli 38 e 50mm)
Controller (pulsante di controllo)
Ruota di focalizzazione interna dell'obiettivo
Jack per stativo ¼”
Meccanismo di fissamento Weaver
Il secondo jack per stativo ¼”
Spina di alimentazione esterna
Video out
Contenitore delle batterie
L'anello di sintonizzazione diottrica di oculare
Indicatore a diodi
PICTOGRAMMI DEL MENU / BARRA DI STATO
M
H
A
6
7
8
4
5
1
3
2
16
15
6
15
Diaframma dell'obiettivo (modelli 19mm)
Diaframma di apertura
16
52
10
9
14
12
11
13
Stato di funzionamento “Identification”
Modalità di calibratura manuale
Modalità di calibratura semiautomatica
Modalità di calibratura automatica
Orologio
Zoom digitale 2x / Zoom digitale 4x
Opzione di riparazione del pixel
Stato di funzionamento “City”
Stato di funzionamento “Forest”
Cambio di videosegnale di uscita PAL/NTSC /
spegnimento di videosegnale
Regolazione del livello di luminosità e di contrasto
Modalità di inversione immagine: "caldo bianco" e "caldo nero”
Incrocio pixel per riparazione
Ritorno alla modalita' predefinita di pixel
Indicazione di funzionamento dalla sorgente esterna
Indicazione di carica delle batterie
Regolazione di luminosità delle icone dei menu
Modalità di colore
Telemetro stadiametrico
Funzioni dei pulsanti:
Pulsante
“On/Off”
“CAL”
“MODE”
Quantum
LD
XD
LD
XD
LD
XD
1a breve
pressione
Accensione
dispositivo
Taratura
dispositivo
zoom
digitale 2x
2a breve
pressione
Spegnimento
dispositivo
Disattivazione
display
Taratura
dispositivo
zoom
digitale 1x
zoom
digitale 4x
Successive brevi
pressioni
Accensione/
Spegnimento
dispositivo
Attivazione/
Disattivazione
display
Taratura
dispositivo
Selezione
modalita' zoom:
x2 > x1 > x2
Selezione
modalita' zoom:
x1 > x2 > x4 > x1
Lunga pressione
—
Disattivazione dispositivo
—
Selezione modalità
“White Hot” / “Black Hot”
Selezione da modalità
“White Hot” a “Black Hot” se
“White Hot” è predefinito.
Selezione da modalita' colore
a “White Hot” se modalità
colore è predefinito.
