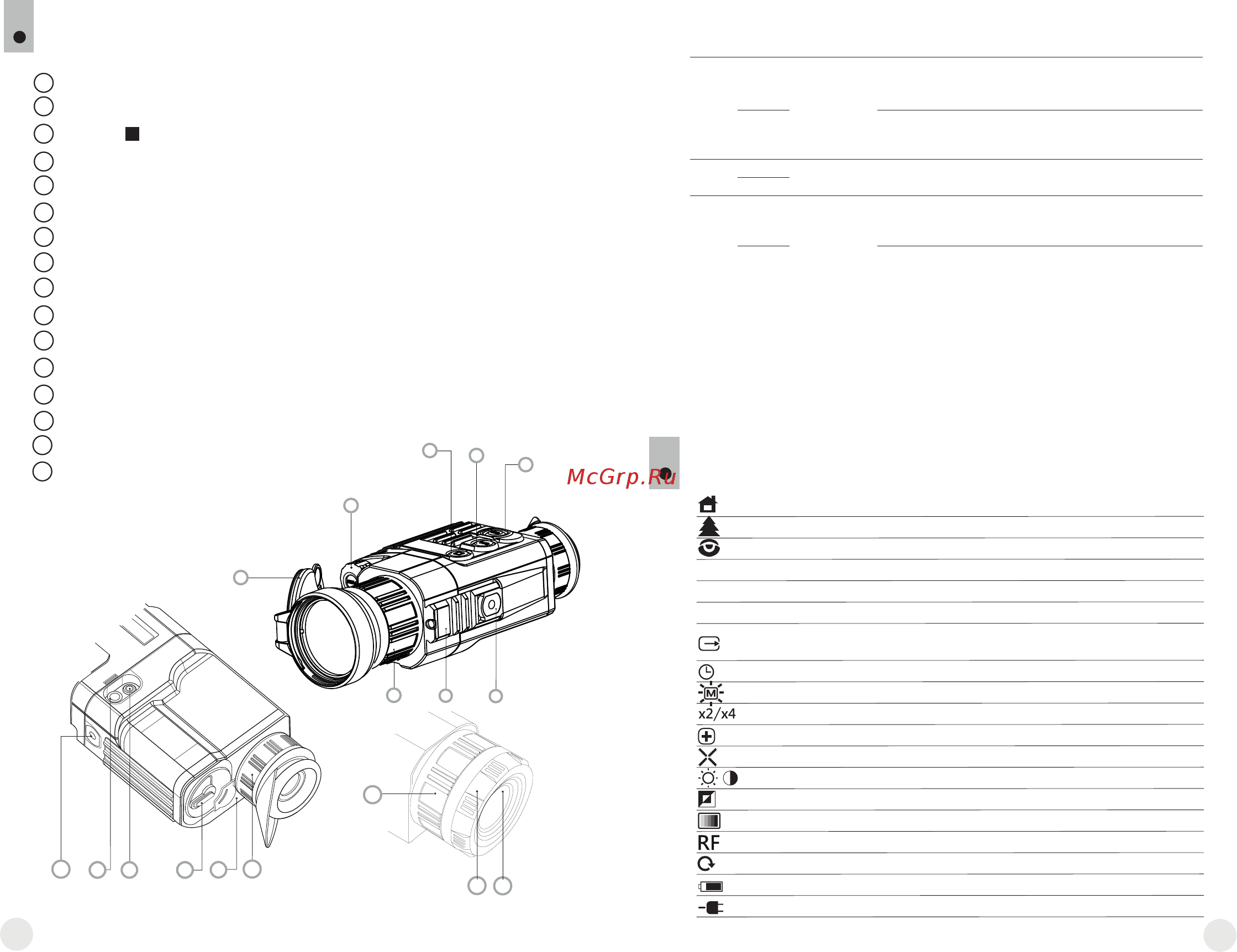

ЭЛЕМЕНТЫ ПРИБОРА И ОРГАНЫ УПРАВЛЕНИЯ
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
Кнопка “ON”
Кнопка “CAL”
Кнопка “ ”
Крышка объектива (в моделях 38 и 50 мм)
Энкодер
Колесо внутренней фокусировки объектива
Штативное гнездо ¼”
Планка Weaver
Второе штативное гнездо ¼”
Разъем внешнего питания
Видеовыход
Контейнер батарей
Окуляр
Светодиодный индикатор
Диафрагма объектива (в моделях 19мм)
Колесо для открытия диафрагмы
ПИКТОГРАММЫ МЕНЮ / СТРОКИ СТАТУСА
10
9
14
12
11
13
M
H
A
6
7
8
4
5
1
3
2
16
15
6
15
16
Режим работы “Распознавание”
Ручной режим калибровки
Полуавтоматический режим калибровки
Автоматический режим калибровки
Индикатор разряда батарей
Режим настройки часов
Цифровой зум x2 / x4
Режим удаления дефектных пикселей
Режим работы “Город”
Режим работы “Лес”
Переключение выходного видеосигнала PAL/NTSC или
отключение видеовыхода
Регулировка уровня яркости / контраста
Режим инверсии изображения: “White hot”/“Black hot”
Крест для удаления дефектных пикселей
Возврат к заводской карте пикселей
Регулировка яркости пиктограмм меню
Цветовые режимы
Стадиометрический дальномер
Индикация работы от внешнего источника питания
Работа кнопок:
КНОПКА
“On/Off”
“CAL”
“MODE”
Quantum
LD
XD
LD
XD
LD
XD
1-е короткое
нажатие
Включение
прибора
Калибровка
прибора
Цифровой
зум x2
2-е короткое
нажатие
Выключение
тепловизора
Выключение
дисплея
тепловизора
Калибровка
прибора
Цифровой
зум x1
Цифровой
зум x4
Следующие
короткие нажатия
Вкл./ выкл.
тепловизора
Вкл./ выкл.
дисплея
тепловизора
Калибровка
прибора
Переключение
режимов Zoom:
x2 > x1 > x2
Переключение
режимов Zoom:
x1 > x2 > x4 > x1
Длительное нажатие
—
Выключение прибора
—
Переключение между
режимами “White Hot” и
“Black Hot”
Переключение между
режимами “White Hot” и
“Black Hot” если основной
выбрана плалитра
“White Hot”.
Переключение между
цветовым режимом и
режимом “White Hot” если
основной выбрана
цветовая палитра
