Pulsar Digiforce 870VS [25/28] Внешнее питание

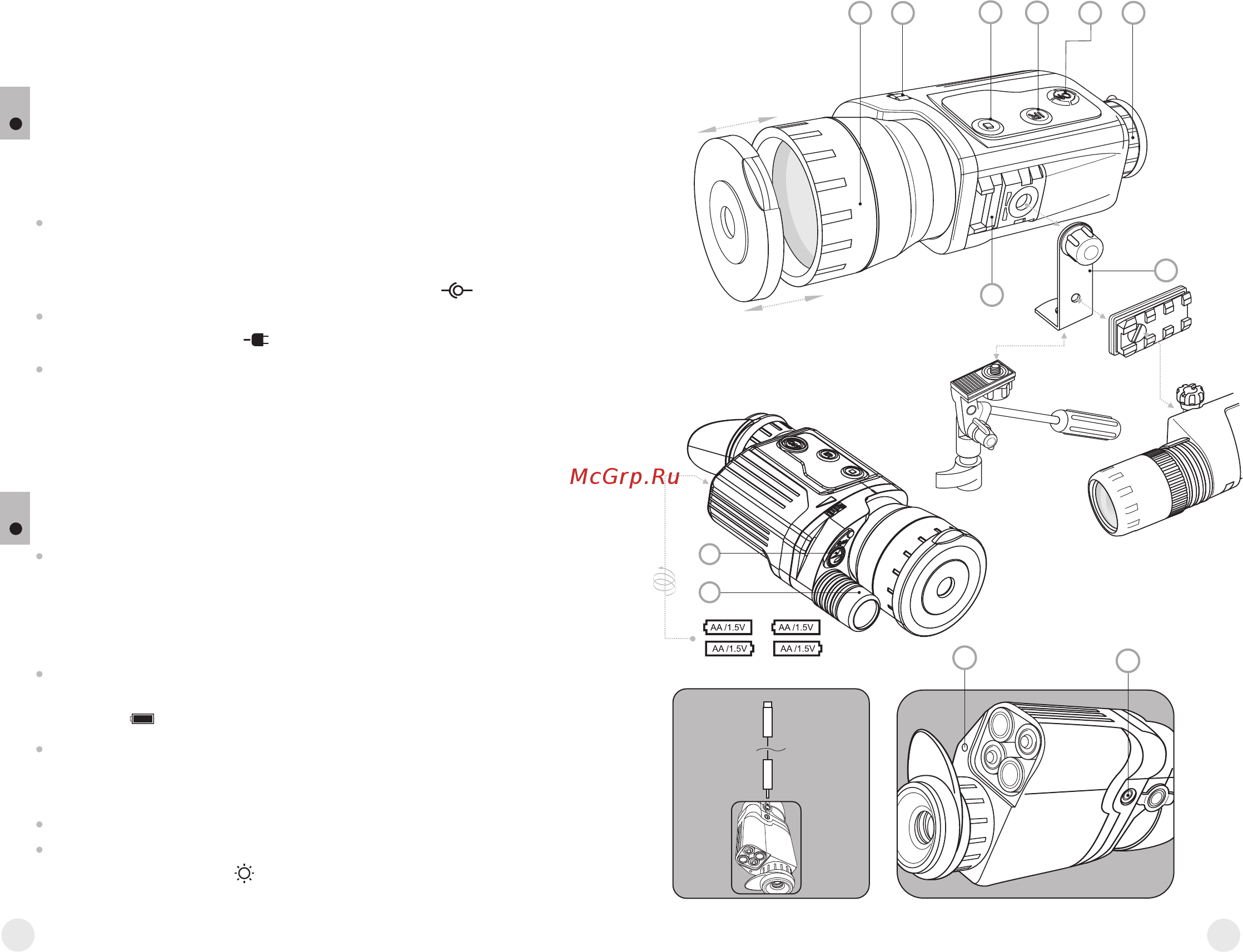

![Pulsar Digiforce 870VS [25/28] Внешнее питание](/views2/1263420/page25/bg19.png)
44
Прибор может работать от внешнего источника питания (штекер 2,1
мм) или от автомобильной сети. Диапазон входных напряжений от
8,4В до 15В.
Источник внешнего питания (AC/DC) следует подключать к
разъему (9). Внимание! В штекере питания подключаемом к
прибору центральный контакт должен быть “+”. Возможная
маркировка на штекере или источнике питания
При подключении источника внешнего питания на дисплее
появится пиктограмма и питание от батарей отключится.
Во время работы от источника внешнего питания зарядка
элементов питания не осуществляется!
Рекомендуем использовать источники внешнего питания
EPS3 или EPS5, обеспечивающие от 9 до 30 часов
автономной работы.
ВНЕШНЕЕ ПИТАНИЕ
4
ЭКСПЛУАТАЦИЯ
5
Снимите крышку с объектива (1). В случае использования
прибора днём при высоком уровне освещенности
рекомендуется не снимать крышку. Светофильтр, встроенный в
крышку, снижает яркость изображения, делая наблюдение
более комфортным.
Включите прибор кнопкой «ON» (5) - загорится индикатор (11)
зеленого цвета. На дисплее появится пиктограмма заряда
батареи .
При недостаточном заряде батарей индикатор сменит цвет на
красный. Выключение прибора производится также кнопкой
«ON».
Наведите прибор на объект, удаленный на расстоянии 20 - 30 м.
Отрегулируйте яркость изображения вращением колеса (2).
Пиктограмма яркости и уровень яркости появятся в правом
нижнем углу дисплея. Диапазон регулировки от 0 до 15.
45
AV out
(жёлтый)
+
-
Используйте только однотипные элементы питания с равным
уровнем заряда, в противном случае время работы прибора может
значительно сократиться.
Внимание!
++
-
+
-
++
-
+
9
10
6
2
4
1 5
3
7
8
11
12
