23
24
MISE EN SERVICE
9
Insérez la batterie conformement aux prescriptions stipulées dans la
section 7 «Insertion de la batterie».
Entrez dans une zone sombre.
Ouvrez l'objectif en faisant glisser l'obturateur d'objectif (1) sur corps
de l'objectif.
Appuyez sur le bouton “ON” (5) pour mettre en marche le viseur. Le
réticule et l'icône de la ligne d'état apparaîteront sur l'afficheur.
Tournez la molette de réglage de l'ajustage dioptrique (6) jusqu'à ce
que l'image du réticule et les icônes soient distincts dans l'oculaire.
Dès lors Il n'est plus nécessaire de tourner la molette de réglage de
l'ajustage dioptrique, quelles que soient la distance et les autres
conditions.
Choisissez un objet d'observation fixe, éloigné d'une distance de 100
m, par exemple.
Tournez le galet de focalisation de l'objectif (3) jusqu'à ce que l'image
de l'objet soit distincte. En cas de changement de la distance
d'observation, reprenez la focalisation de l'objectif.
Tournez le régulateur pour régler la Luminosité des icônes sur
l'afficheur. Une valeur de la luminosité de 0 à 20 s'affichera dans la
ligne d'état.
Vous pouvez vérifier aussi le fonctionnement de viseur dans une
zone éclairée. Ce régime de service est prévu exclusivement pour la
vérification de l'aptitude de viseur à fonctionner; impératif:
l'obturateur (1) doit être serré à fond sur l'objectif de viseur!
Pour arrêter le viseur à la fin de son utilisation, appuyez sur le bouton
“ON” et le maintenez appuyé pendant deux secondes.
Fermez l'obturateur d'objectif (1).
Utilisez la télécommande pour une mise en marche du viseur
momentanée.
Mise en marche et ajustage
Tournez le régulateur à droite pour sélectionner la valeur du niveau
de puissance de l'illuminateur IR voulue parmi les trois niveaux
disponibles. Une icône appropriée , s'affichera dans la
ligne d'état.
Tournez la blende de l'illuminateur IR (15) pour focaliser le spot de
l'illuminateur IR: du spot large au spot étroit.
Pour régler la position du spot de l'illuminateur IR dans le champ du
viseur, tournez la molette (14) dans le sens anti-horaire, en faisant
déplaçer la blende (15) verticalement ou horizontalement.
La position du spot de l'illuminateur IR choisie, fixez la molette (14) en
tournant dans le sens horaire.
Tournez le régulateur à gauche jusqu'à pour arrêter l’Illuminateur.
Utilisation de l'illuminateur IR amovible.
L'illuminateur à lazer IR (longueur d'onde de 780mµ) est fourni avec le lot
de livraison. L'utilisation de l'illuminateur permet d'augmenter la distance
d'observation et d'améliorer la qualité de l'image. L'illuminateur est
destiné aussi à être utilisé pour l'observation dans les conditions de
l'obscurité absolue.
Monter l'illuminateur, procédez comme suit: dévissez le bouchon (10)
et vissez la vis de l'illuminateur à fond dans le sens horaire.
Faîtes un appui instantané sur le régulateur (9) pour mettre en
marche l'illuminateur IR (13). L'icône s'affichera dans la ligne
d'état.

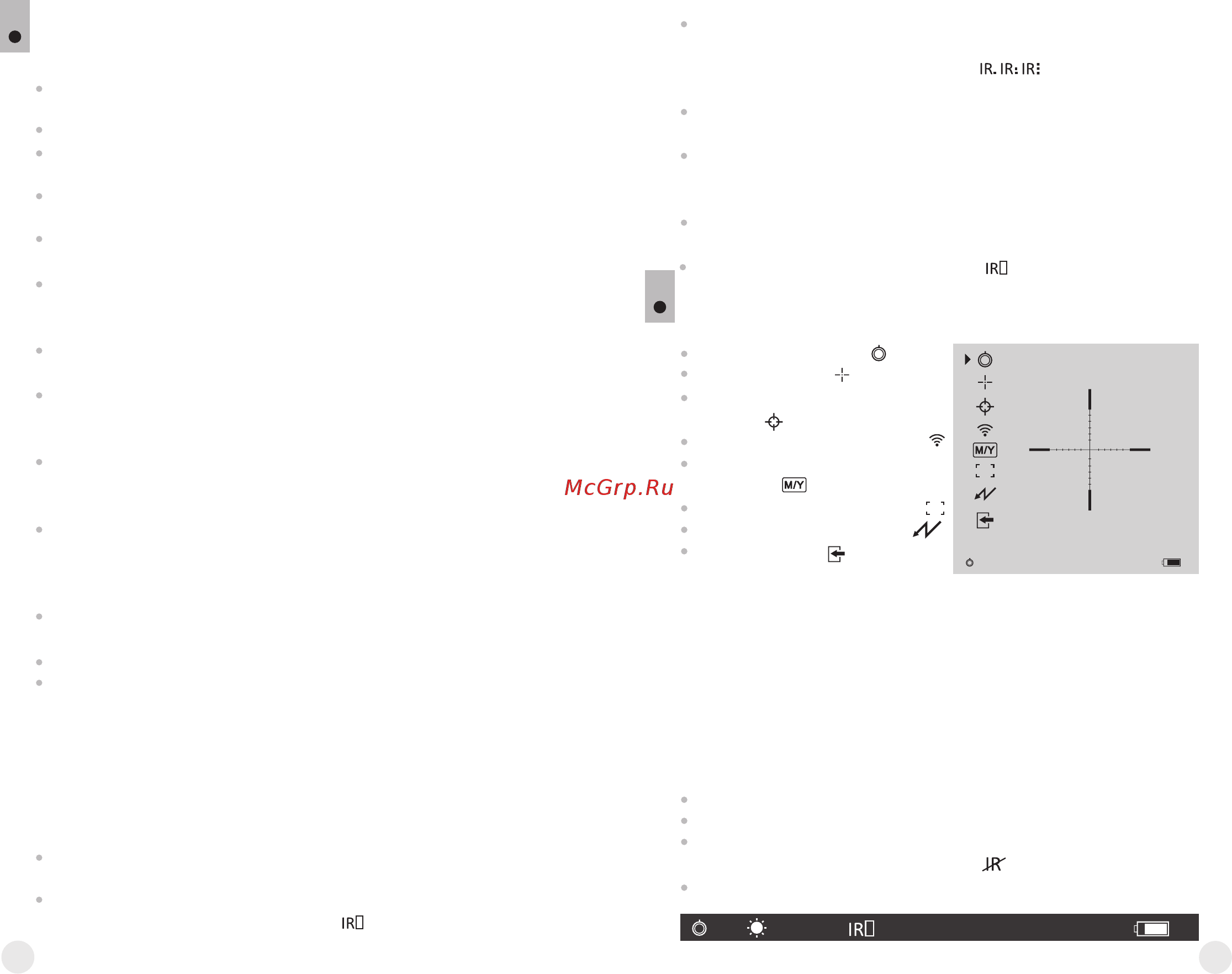

MENU PRINCIPAL
10
Choix du profil d'arme
Choix du réticule
Tir de réglage à coup de feu
unique
Autorisation de télécommande
Choix des unités de mesure de
télémètre
Choix du réticule de télémètre
Choix du type d'alimentation
Sortie du menu
Les éléments du menu sont:
?
LIGNE D'ETAT
La ligne d'état se situe dans la partie basse de l'afficheur, suite à la
rotation du régulateur elle s'affiche: à l'accès au menu et les
manipulations avec le menu, à la charge basse des piles. La ligne d'état
disparaît sur l'afficheur dans 15 secondes après la sortie du menu,
lorsque la rotation de régulateur est arrêtée. En cas de basse charge de
la batterie la ligne d'état est présente toujours sur l'afficheur.
Dans la ligne d'état, en partie basse du champ de vision, sont
affichées les données suivantes:
Le numéro choisi du profil d'arme (1,2,3).
La valeur du niveau de Luminosité des icônes (de 1 à 20).
Le niveau de puissance de l'illuminateur IR (1;2;3); le statut de
l'illuminateur IR (arrêté, non raccordé ).
Le type d'alimentation et le taux de charge en cours.
