Pulsar Argus LRF G2+ 4x60 [5/52] Guidelines for operation
![Pulsar Argus LRF G2+ 4x60 [5/52] Guidelines for operation](/views2/1263488/page5/bg5.png)
3

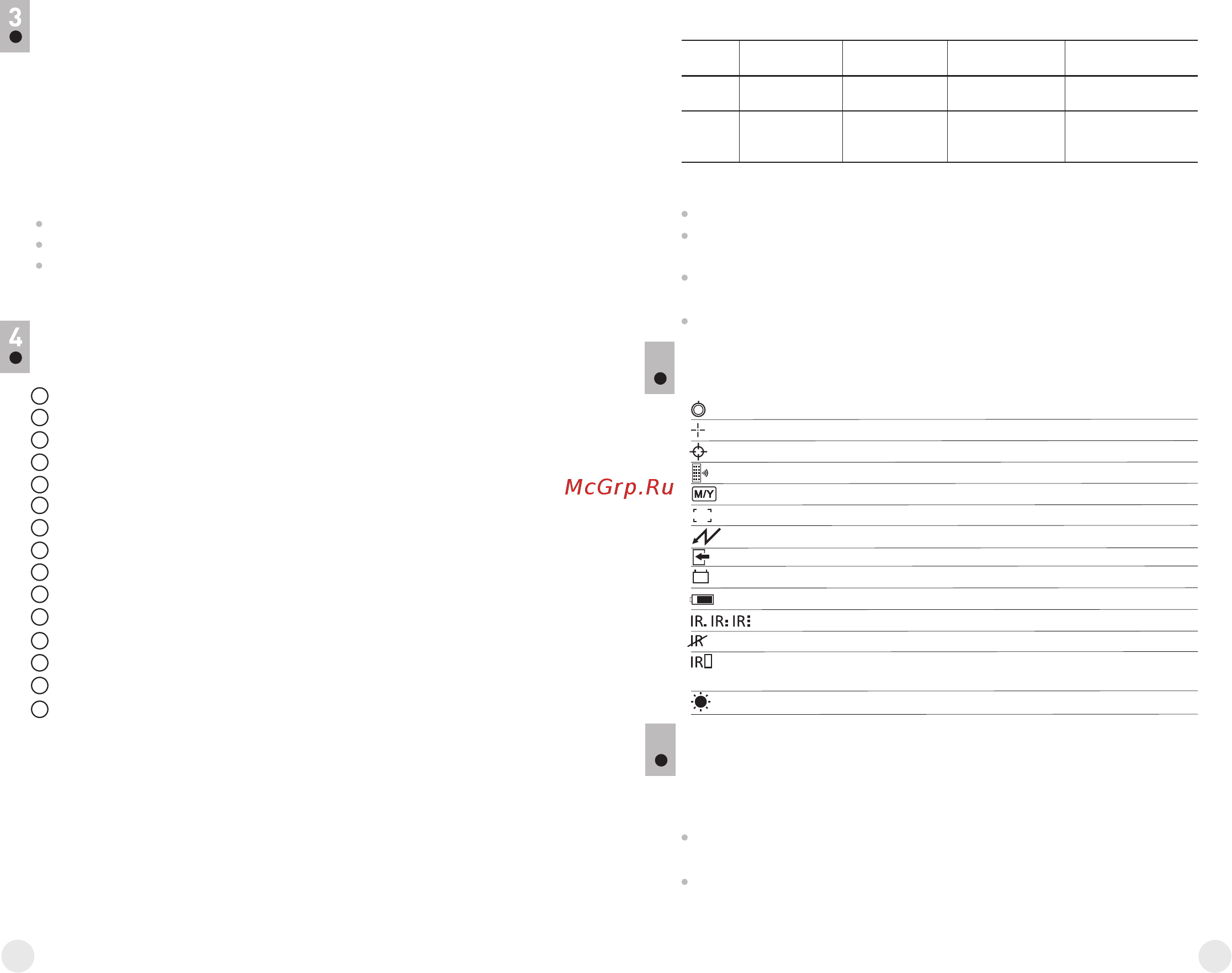

COMPONENTS AND CONTROLS
4
5
6
7
8
9
10
11
1
2
3
4
Lens cover
Objective lens
Ring for lens internal focusing
LRF button
ON button
Eyepiece adjustment ring
Built-in laser rangefinder
Battery compartment knob
Controller
IR Illuminator's plug
Extra Weaver rail
Mount
Removable IR Illuminator
Ring for IR spot position adjustment
Hood for IR Illuminator adjustment
Functions of the buttons:
ON Button
(5)
LRF Button
(4)
Turn on the riflescope
2nd press
----
Subsequent brief press Long press
Turn off the riflescope
Distance
measurement
Turn on distance
measurement in the SCAN
mode.
MENU ICONS
Selection of weapon profile
Selection of aiming graticule
One shot zeroing
Remote control activation
Selection of units of measurement
Selection of rangefinder indicator
Selection of power source
Exit the menu (or submenu)
Power supply on rechargeable battery
Low battery indicator
IR Illuminator power level (1-2-3)
IR Illuminator is not connected to the riflescope
IR Illuminator is connected to the riflescope but not
activated
Brightness of display icons
GUIDELINES FOR OPERATION
The Argus LRF has been designed for extensive usage. To ensure
longevity and performance, please adhere to the following suggestions:
5
12
DESCRIPTION
The Argus LRF night vision riflescope is designed for observation and
hunting at dusk or during the hours of dark. When operated in conditions
without artificial sources of light, it is a passive device. However, in
environments of absolute darkness the built-in IR illuminator provides
viewing ability. The Argus LRF is a very capable night vision device,
and equally serves the amateur or professional for:
Night observation and hunting
Patrolling and safeguarding
Search and rescue
13
14
15
1st press
Turn on the
rangefinder.
Turn off SCAN.
----
Distance measurement
upon every press
Functions of the controller:
Rotation (by default) – adjustment of display icons brightness.
Short press – switching between brightness adjustment and IR
Illuminator power adjustment.
Rotation (followed by a short press) – IR Illuminator brightness
adjustment (power levels: low, medium, high);
Long press – entering the menu.
?
6
Do not turn the riflescope on with the objective lens cap open at
illumination level exceeding 1 lux (deep dusk),
Do not point the riflescope towards bright light sources! Daylight,
vehicle headlights, flame, sun or similar light sources can irreversibly
decrease its performance.
