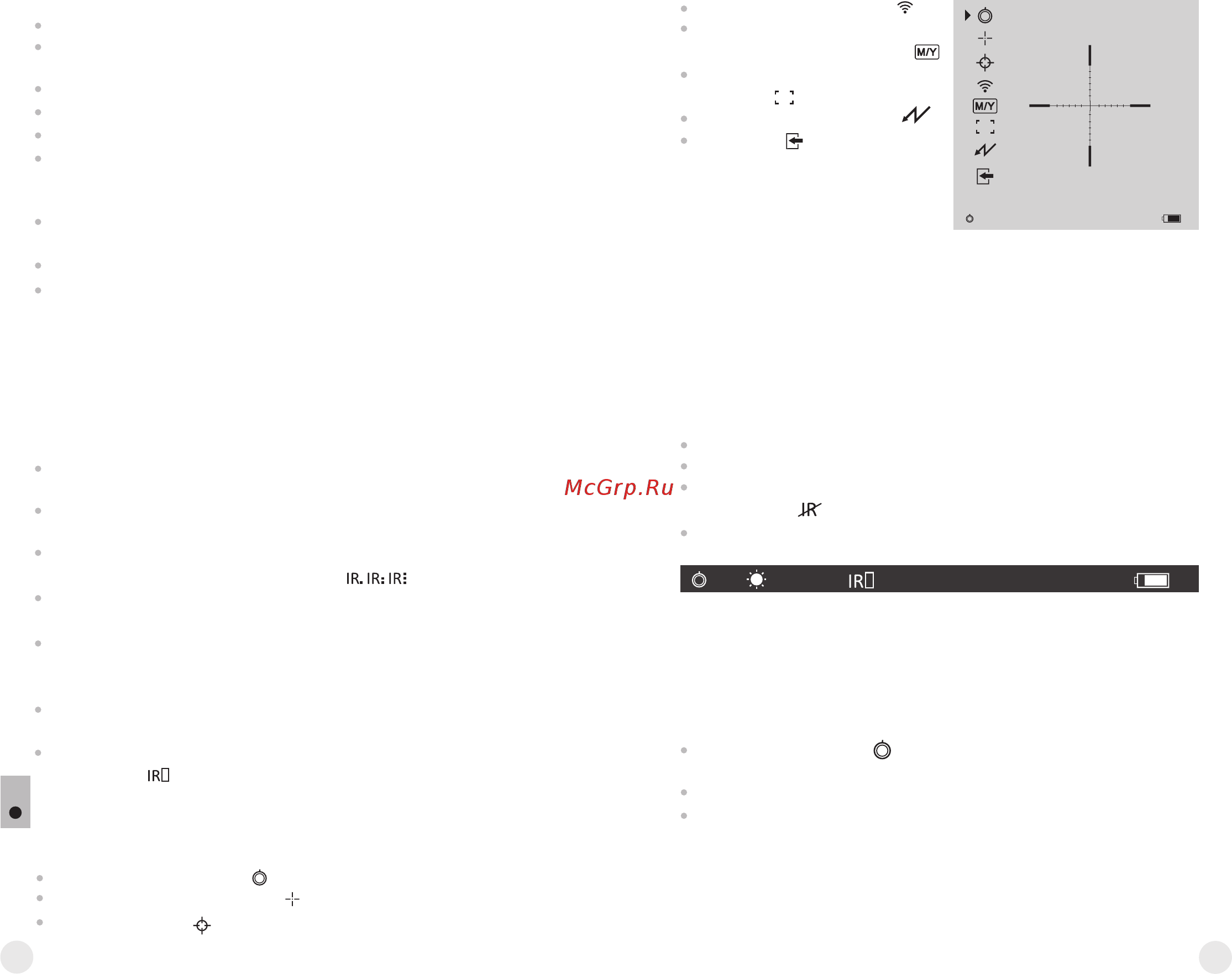

Pulsar Argus LRF G2+ 4x60 [7/52] Main menu
![Pulsar Argus LRF G2+ 4x60 [7/52] Main menu](/views2/1263488/page7/bg7.png)
Remote control activation
Selection of unit of
measurement in rangefinder
Selection of rangefinder
indicator
Selection of power source
Menu exit
7
8
Select a stationary object at a distance of, say, 100 metres.
Turn the lens internal focus ring (3) to achieve a crisp image of the
object.
Remember to re-focus the lens after any change of distance.
To adjust brightness of display icons, turn the controller (9).
Brightness level (from 0 to 20) will appear in the status bar.
The riflescope can also be checked in an illuminated area, but this is
designed solely for testing the unit; the lens cover (1) should be tightly
closed.
When finished, turn the riflescope off by pressing the ON (3) button
for two seconds
Close the objective lens cover (1).
To instantly turn the riflescope on, press the ON (16) button on the
remote control.
Using the attachable IR Illuminator
The riflescope is supplied with an attachable laser IR Illuminator
(wavelength 780nm). The Illuminator increases observation range and
enhances image quality. The Illuminator is also indispensable for
operation in complete darkness.
To install the IR Illuminator, unscrew the plug (10) and turn the knob
clockwise as far as it will go.
Switch on the IR Illuminator (13) with a short press of the controller
(9). The status bar displays the icon .
Turn the controller clockwise to one of the three power levels. The
status bar shows respectively the icon – .
Rotate the IR Illuminator hood (15) to focus the IR spot from spot to
flood.
To adjust the position of the IR Illuminator in the field of view of the
riflescope, turn the ring (14) counter clockwise and move the hood
(15) vertically and horizontally.
Having chosen the required position of the IR spot, fix the ring (14) by
turning it clockwise.
To switch off the IR Illuminator, turn the controller counterclockwise to
the position .
?
STATUS BAR
The status is shown in the lower part of display and appears when the
controller is rotated, and when the menu is opened and operated, and
upon low battery level. The status bar disappears in 15 seconds after exit
from the menu and after the controller is no longer rotated. When battery
level is low the status bar appears permanently on the display.
The status bar in the lower part of the display shows the following
information:
The number of the weapon profile selected (1,2,3)
Icon brightness level (1 to 20)
IR Illuminator power level (1; 2; 3); IR Illuminator status (switched off ,
not attached ).
Source of power supply and current battery level.
1 10
MAIN MENU
10
Weapon profile selection
Selection of preloaded reticle
One shot zeroing
Menu contents:
Select menu option , press the controller and select profile
number from the list (1, 2, 3).
Confirm your selection with a short press of the controller.
The number of the symbol of the option for use is displayed in the
status bar.
Weapon profile selection (1, 2, 3)
This menu option allows the selection of three zeroing parameters for
various types of weapons (or for various distances), as well as to save
your own reticle option for each weapon type.
Note: in its initial state the reticle for all the three variants is located in the
centre of the display (coordinates X=0; Y=0). Thereafter, each type of
weapon (distance) requires individual zeroing.
?
