22 23
Перед началом эксплуатации Установка/подключение
Установка
Общая информация
• Перед окончательной установкой
устройства временно подключите все
провода и убедитесь, что все соединения
выполнены верно, а устройство и система
работают правильно.
• Для обеспечения правильной установ-
ки устройства используйте только те дета-
ли, которые входят в комплект. Использова-
ние других приспособлений может привести
к появлению сбоев в его работе.
• Если для установки устройства не-
обходимо сверлить отверстия в кузове
автомобиля или вносить какие-либо другие
изменения в его конструкцию, проконсуль-
тируйтесь с продавцом.
• Устанавливайте устройство там, где
оно не будет закрывать водителю обзор
и отвлекать от дорожной обстановки и не
сможет нанести травм пассажирам в случае
внезапной остановки автомобиля, напри-
мер, при экстренном торможении.
• Никогда не устанавливайте устройство
в таких местах, где оно будет подвергаться
воздействию высокой температуры, напри-
мер, в местах попадания прямых солнечных
лучей, в местах выхода горячего воздуха от
отопителя автомобиля, в местах, где очень
грязно или пыльно, или там, где устройство
будет подвергаться сильной вибрации.
• Перед установкой устройства обяза-
тельно снимите переднюю панель.

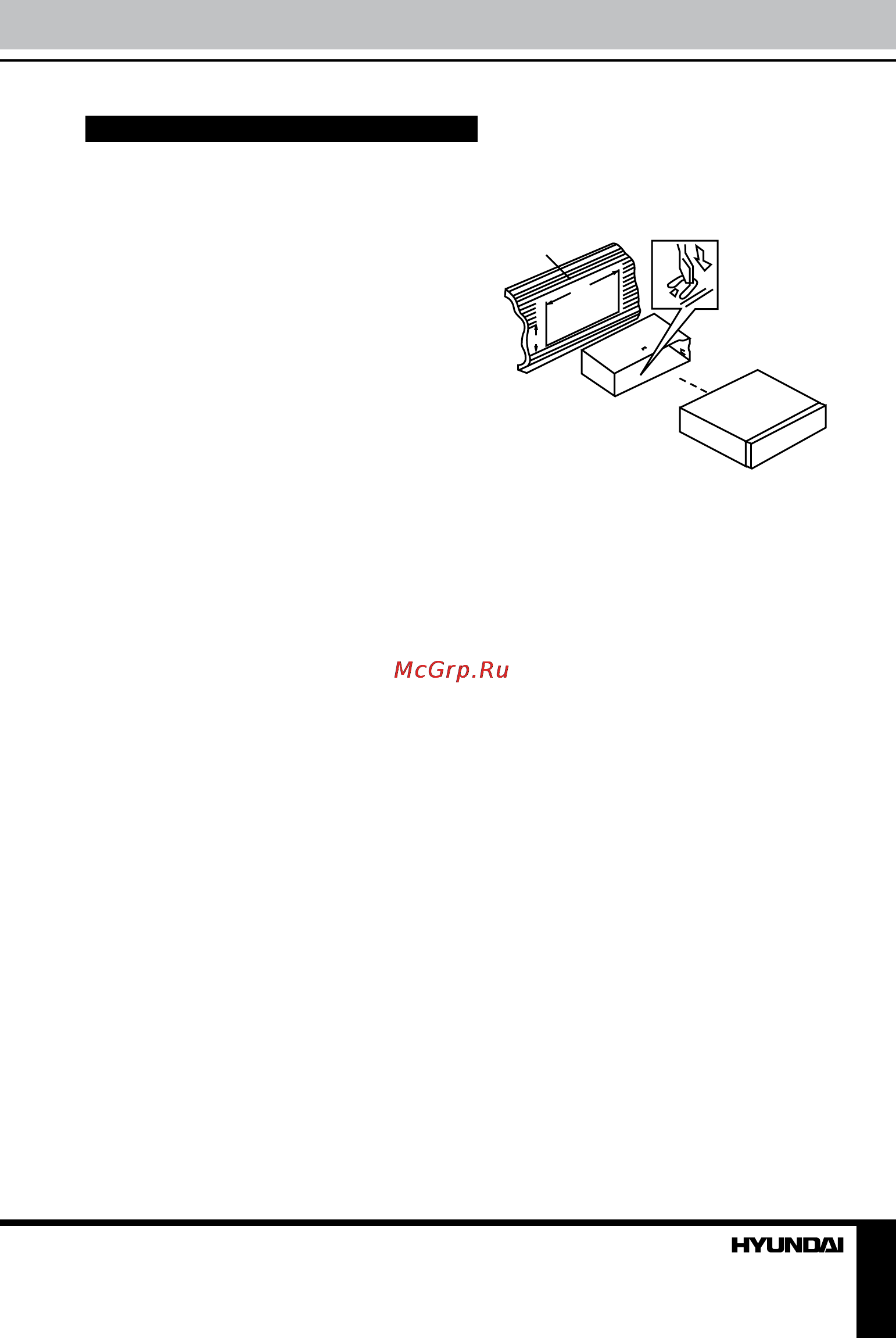

Установка в приборную панель
(Метод А)
1. Установите монтажный кожух в при-
борную панель автомобиля, убедитесь, что
он установлен правильной стороной и нет
препятствий (провода, элементы приборной
панели) для установки магнитолы.
2. После установки монтажного кожу-
ха в приборную панель отогните на нем
металлические язычки, соответствующие
толщине приборной панели. Это позволит
закрепить кожух на месте.
3. Подключите необходимые провода и
разъемы. Убедитесь в правильности под-
ключения.
4. Установите магнитолу в монтажный
кожух до фиксации боковых защелок.
2
1
182
53
1. Приборная панель
2. Металлический язычок монтажного
кожуха
Установка декоративной рамки
Для установки декоративной рамки при-
жмите ее к корпусу устройства и нажмите,
чтобы вставить на место. Это необходимо
сделать до установки передней панели,
иначе вы не сможете установить декоратив-
ную рамку на место.
Установка в приборную панель
(Метод Б)
В данном случае установки используются
отверстия для винтов на боковых сторонах
устройства. Закрепите устройство с по-
мощью штатных кронштейнов крепления
радиоприемника.
1. Выберите такое положение, в котором
отверстия для винтов на кронштейне (3)
будут совмещены с отверстиями для винтов
на корпусе устройства и вкрутите по два
винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного
радиоприемника.
4. Приборная панель или консоль авто-
мобиля.
5. Защелка (снимите эту деталь).
