6
Installation/Connection
Connection

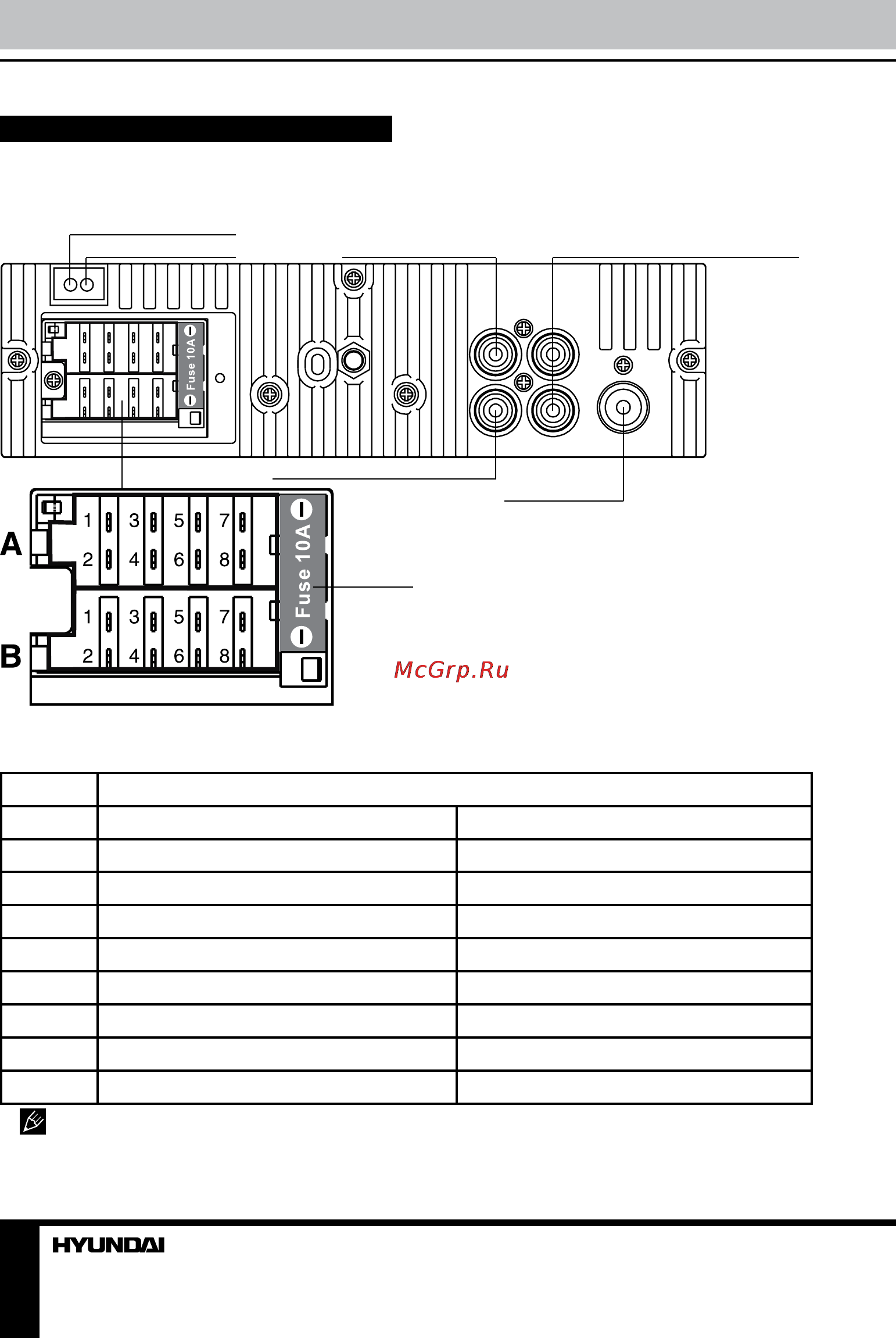

Connection diagram
RCA line out (red=right; white=left)Video output (yellow)
Rear camera input (yellow)
Reverse (pink)
Fuse 10 A
Antenna socket
ISO-connector
Parking (purple)
ISO connection table
Location Function
Connector A Connector B
1 Rear right (+) - Blue -
2 Rear right (-) - Blue/White -
3 Front right (+) - Grey -
4 Front right (-) - Grey/White Battery +12V/Yellow
5 Front left (+) - Green Power antenna/Orange
6 Front left (-) - Green/White -
7 Rear left (+) - Brown Ignition key (+12 V)/Red
8 Rear left (-) - Brown/White Ground/Black
Power antenna wire is intended for power supply of the antenna and for remote control of
an additional amplifier.
