Турникет-трипод тумбовый электромеханический PERCo-ТTD-08A

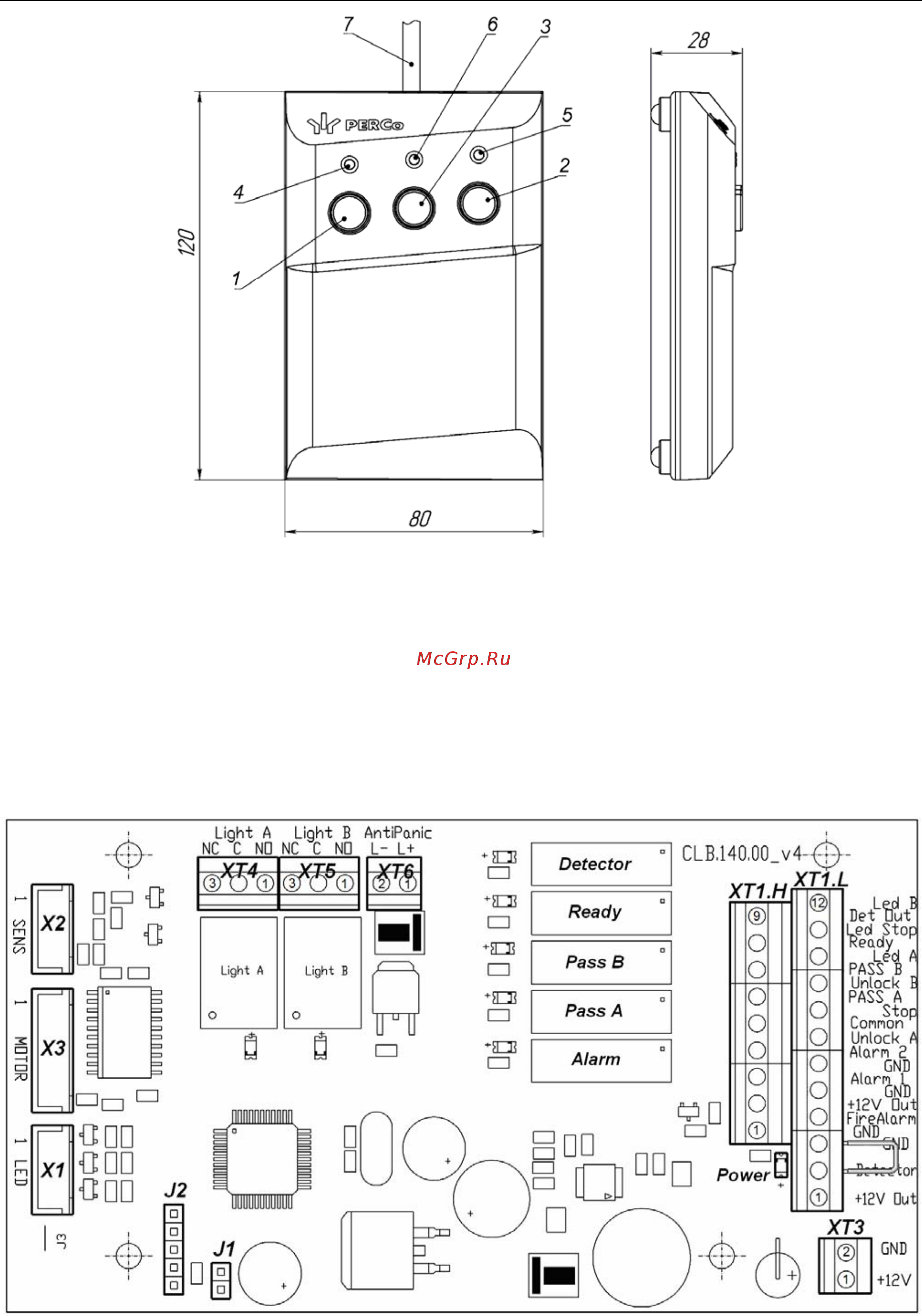

Рисунок 4. Общий вид и габаритные размеры ПДУ
1, 2, 3 – кнопки LEFT, RIGHT, STOP для подачи команд управления;
4, 5 – зеленые светодиодные индикаторы «Left», «Right»;
6 – красный светодиодный индикатор «Stop»; 7 – кабель ПДУ
5.2.4 Плата управления
Плата управления турникетом (см. рис. 5) и выносная клеммная колодка XS1
установлены на кронштейне, расположенном внутри стойки. Для доступа к плате
необходимо снять крышку турникета, выполнив действия, указанные в разд. 6.
Рисунок 5. Внешний вид платы управления
9
