Турникет-трипод тумбовый электромеханический PERCo-ТTD-08A

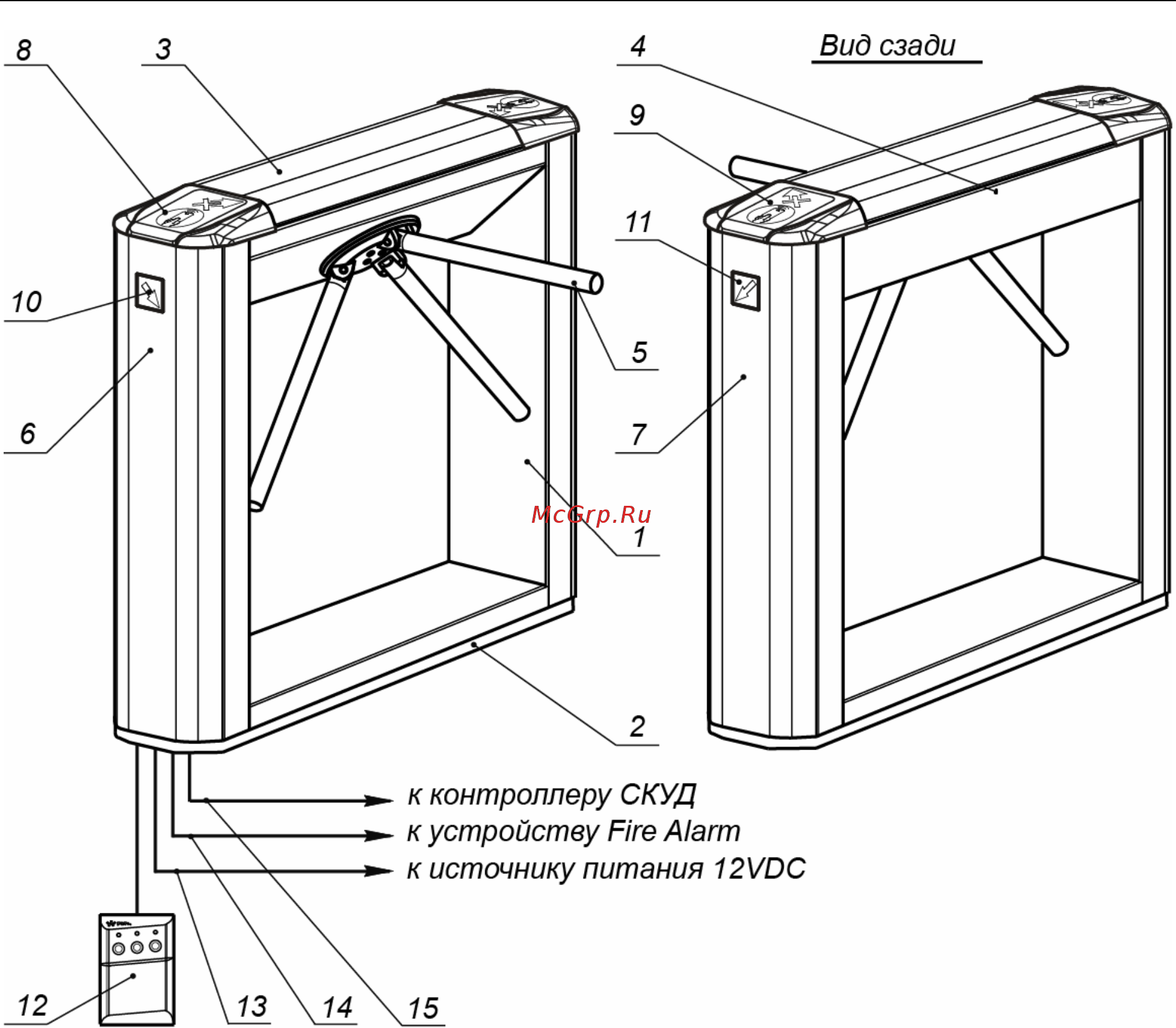

Рисунок 2. Устройство турникета
1 – стойка; 2 – основание; 3 – крышка; 4 – установочный винт;
5 – планка преграждающая; 6, 7 – стенки боковые;
8, 9 – боковые крышки с блоками индикации;
10, 11 – индикация направления прохода; 12 – ПДУ с кабелем
Не входит в стандартный комплект поставки:
13 – кабель источника питания;
14 – кабель устройства аварийного открытия прохода (Fire Alarm);
15 – кабель контроллера СКУД.
5.2.1 Стойка турникета
Доступ к внутренним элементам стойки турникета осуществляется через съемную
крышку (3). Фиксация крышки на стойке осуществляется при помощи установочного
винта (4). При работе турникета крышка должна быть закрыта. Под крышкой
расположен кронштейн с платой управления PERCo-CLB.140 (далее – плата
управления) и выносной клеммной колодкой XS1.
На торцах стойки установлены боковые крышки со встроенными блоками индикации
(8, 9). Крышки жестко закреплены на боковых стенках (6, 7). Под боковыми крышками
расположены платы индикации турникета. На боковых стенках турникета
7
