Турникет-трипод тумбовый электромеханический PERCo-ТTD-08A

Реле имеют нормально-разомкнутые контакты. При этом общий для этих реле

контакт Common не соединен с минусом ИП турникета (гальванически развязан). В

исходном (нормализованном) состоянии при включенном ИП контакты реле PASS A,

PASS B, READY и DETECTOR замкнуты (на обмотку реле подано напряжение), а

контакты реле ALARM разомкнуты (напряжение на обмотку реле не подано).

Факт подачи напряжения на обмотку реле можно определить по загоранию

соответствующего красного светодиода, установленного на плате управления

вблизи соответствующего реле (см. рис. 5).

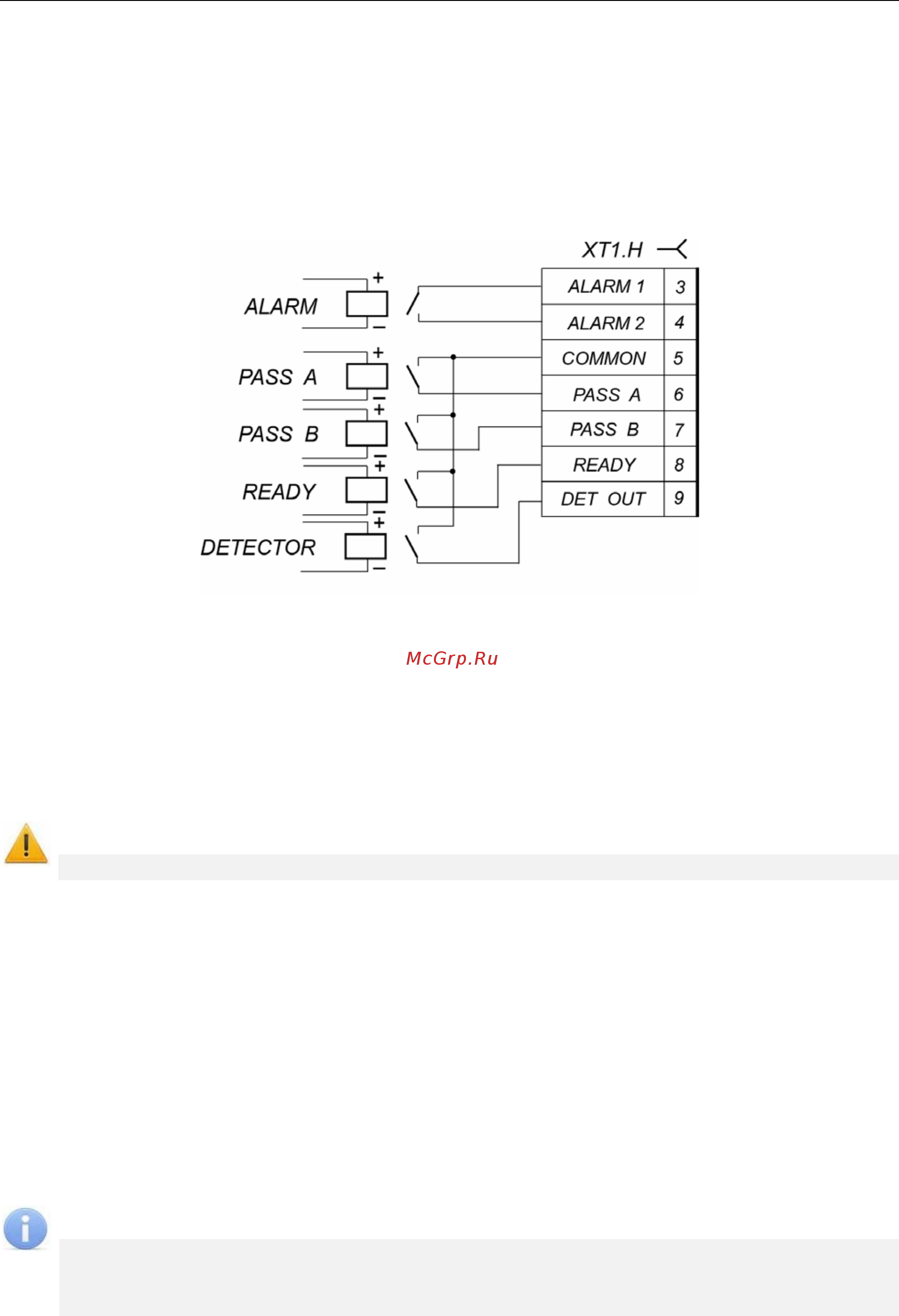

Рисунок 9. Выходные каскады для PASS A, PASS B, Ready, Det Out и Alarm

Выходные каскады для Pass A, Pass B, Ready, Det Out и Alarm – контакты реле

(см. рис. 9) со следующими характеристиками сигналов:

максимальное коммутируемое напряжение постоянного тока, В ................... 42

максимальный коммутируемый ток, А ........................................................... 0,25

сопротивление замкнутого контакта, Ом ....................................... не более 0,15

5.4.2 ДКЗП и сирена

Внимание!

Установка ДКЗП внутри корпуса стойки турникета не предусмотрена.

Подключение ДКЗП производится к контактам Detector, GND и +12V клеммной

колодки XT1.L платы управления. Параметры сигналов входа Detector указаны в

разд. 5.2.5. Текущее состояние ДКЗП транслируется на релейный выход DETECTOR

(контакты Det Out и Common клеммной колодки XT1.H).

Сирена подключается к контактам Alarm 1, Alarm 2 и GND и +12V клеммной колодки

XT1.H. Параметры сигналов релейного выхода ALARM указаны в разд. 5.4.1.

Активизация выхода ALARM производится, если при заблокированном поворотном

механизме турникета (подана команда «Запрет прохода» или «Оба направления

закрыты»), происходит активизация входа Detector, то есть поступает управляющий

сигнал от ДКЗП. Выход ALARM нормализуется через 5 секунд после активизации

либо при поступлении любой команды управления.

Примечание:

Управляющий сигнал от ДКЗП не приводит к активизации выхода ALARM, если

поворотный механизм турникета разблокирован в одном из направлений либо

был заблокирован менее трех секунд назад.
