SD(P)-5408-G/SD(P)-5408-G-DS: Руководство пользователя (вер.2)
12
________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

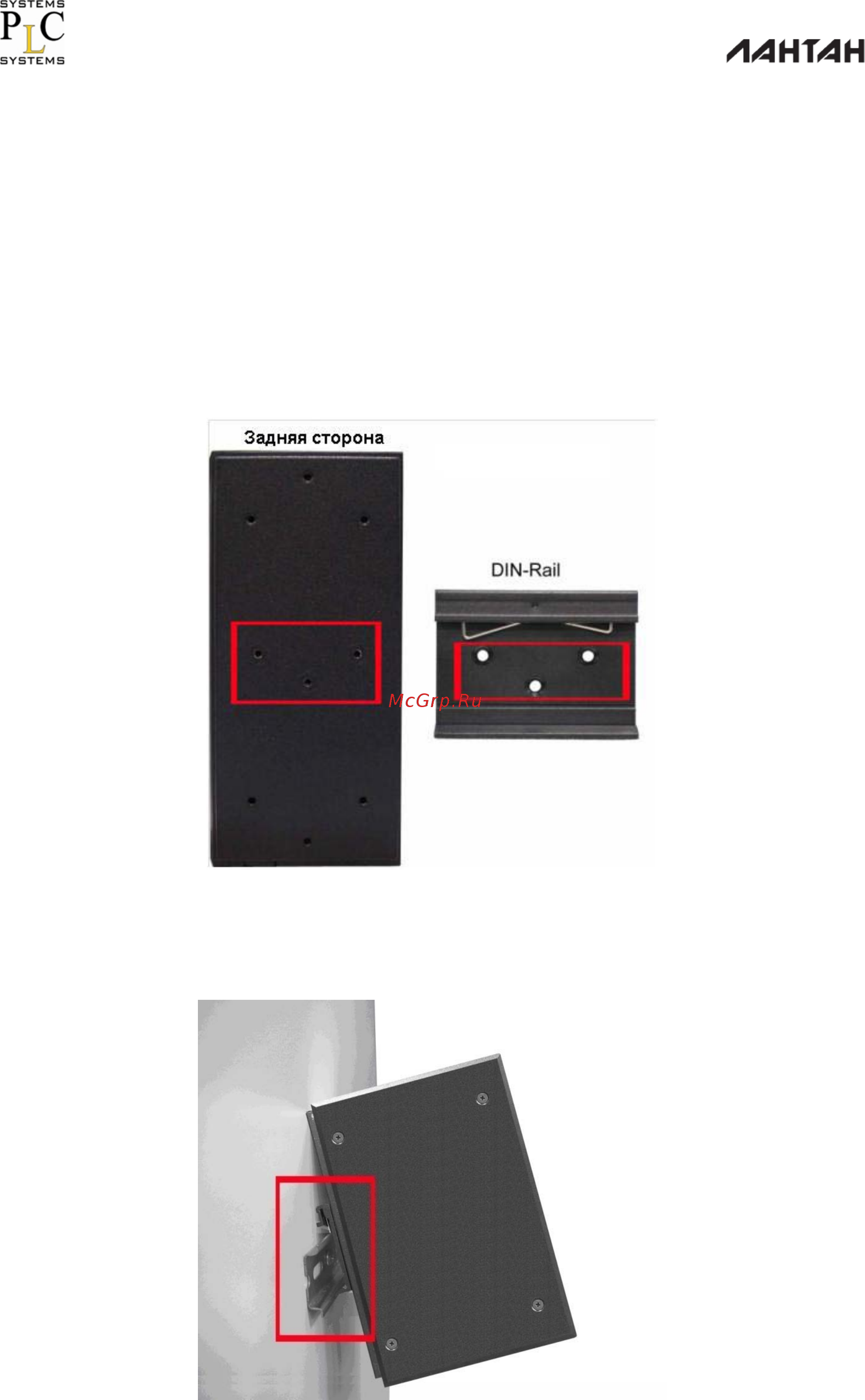

3.2 Крепление на DIN-рейку
Приспособление для монтажа «DIN-Rail» закреплено на Промышленном
Коммутаторе при изготовлении.
Если «DIN-Rail» не смонтировано на Промышленном Коммутаторе, обратитесь к
следующим фотографиям, чтобы установить «DIN-Rail» на Коммутаторе.
Выполните следующие шаги, чтобы смонтировать Промышленный коммутатор
на направляющую DIN-рейку.
1. Во-первых, установите верхнюю часть «DIN-Rail» в направляющую.
