SD(P)-5408-G/SD(P)-5408-G-DS: Руководство пользователя (вер.2)
19
________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
Глава 4 Сетевые приложения
4.1 Схемы колец ITU G.8032
Протокол G.8032 отслеживает спецификации ITU (International
Telecommunication Unit) G.8032 v2 draft. Достоинства G.8032 следующие:
1. Время восстановления <50ms после отказа
2. G.8032 определяет схему протокола, параметры, функции, тестовые
измерения для унификации, которые пользователи могут использовать в
сетевых структурах без дополнительного тестирования каждого ответвления
в сетях большого размера.

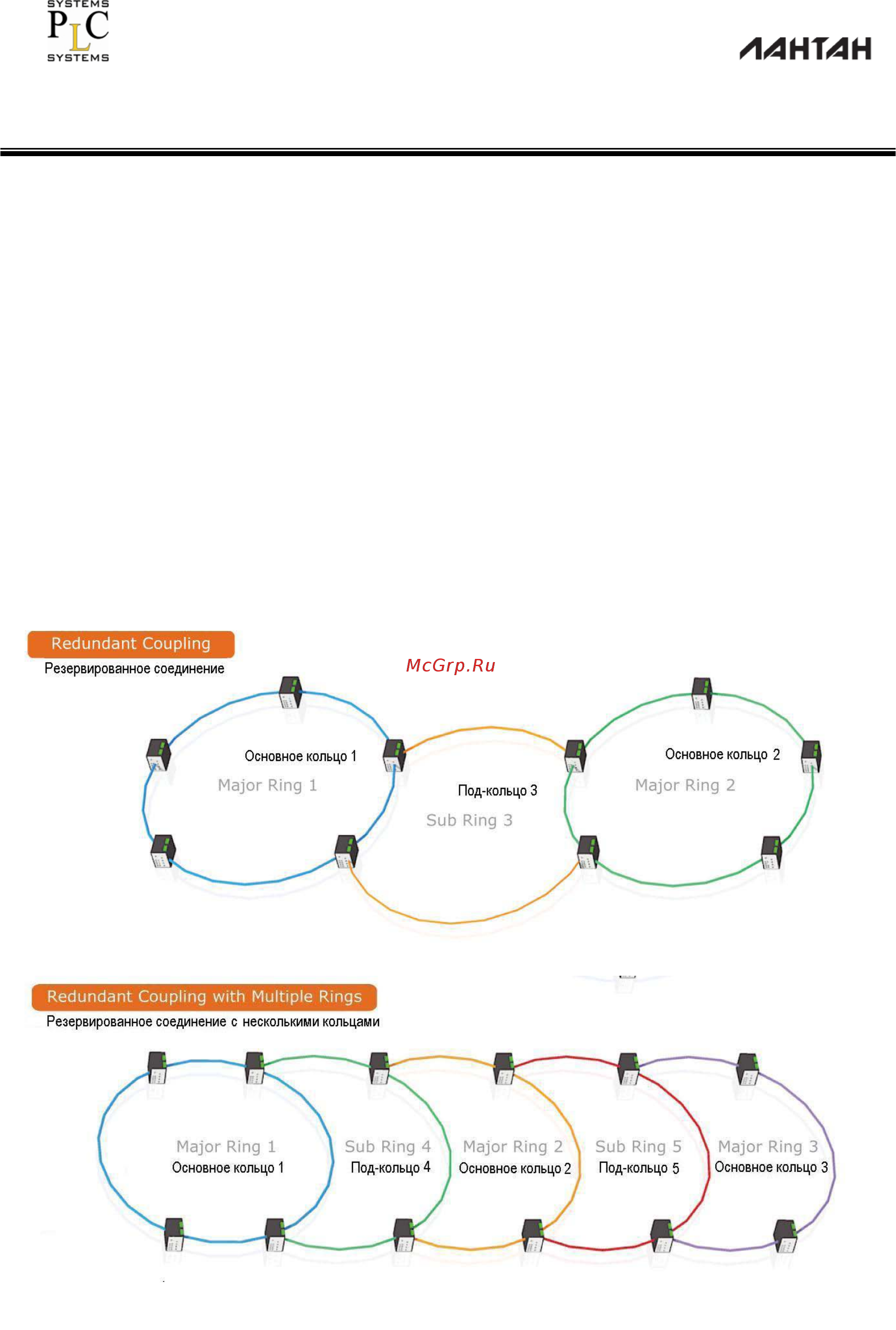

4.2 Соединение колец - Ring Coupling
