SD(P)-5408-G/SD(P)-5408-G-DS: Руководство пользователя (вер.2)
18
________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

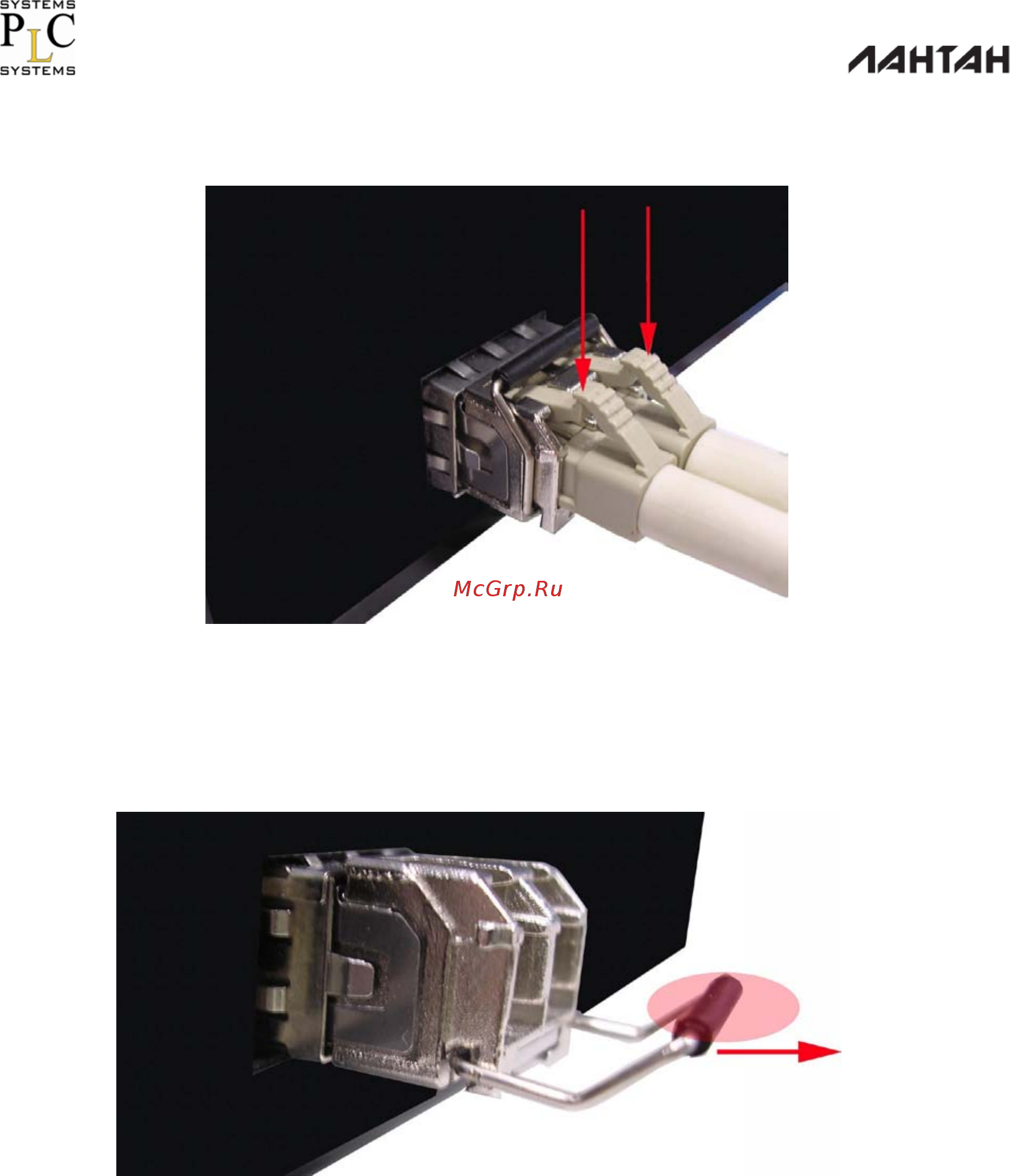

Отсоединение разъема LC
Во-вторых, нажмите вниз на металлический рычаг и выньте трансивер за
пластмассовую ручку.
Удаление трансивера
