SD(P)-5408-G/SD(P)-5408-G-DS: Руководство пользователя (вер.2)
56
________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
6.10.2 Список контроля доступа - Access Control List
Список контроля доступа (ACL), возможно, самый используемый объект OSI
layer 2 and 3 (уровни 2 и 3 модели Взаимодействия Открытых Систем). Он
используется для доступа к фильтрации. Списки ACL разделены на MAC-
фильтрацию и IP-фильтрацию.

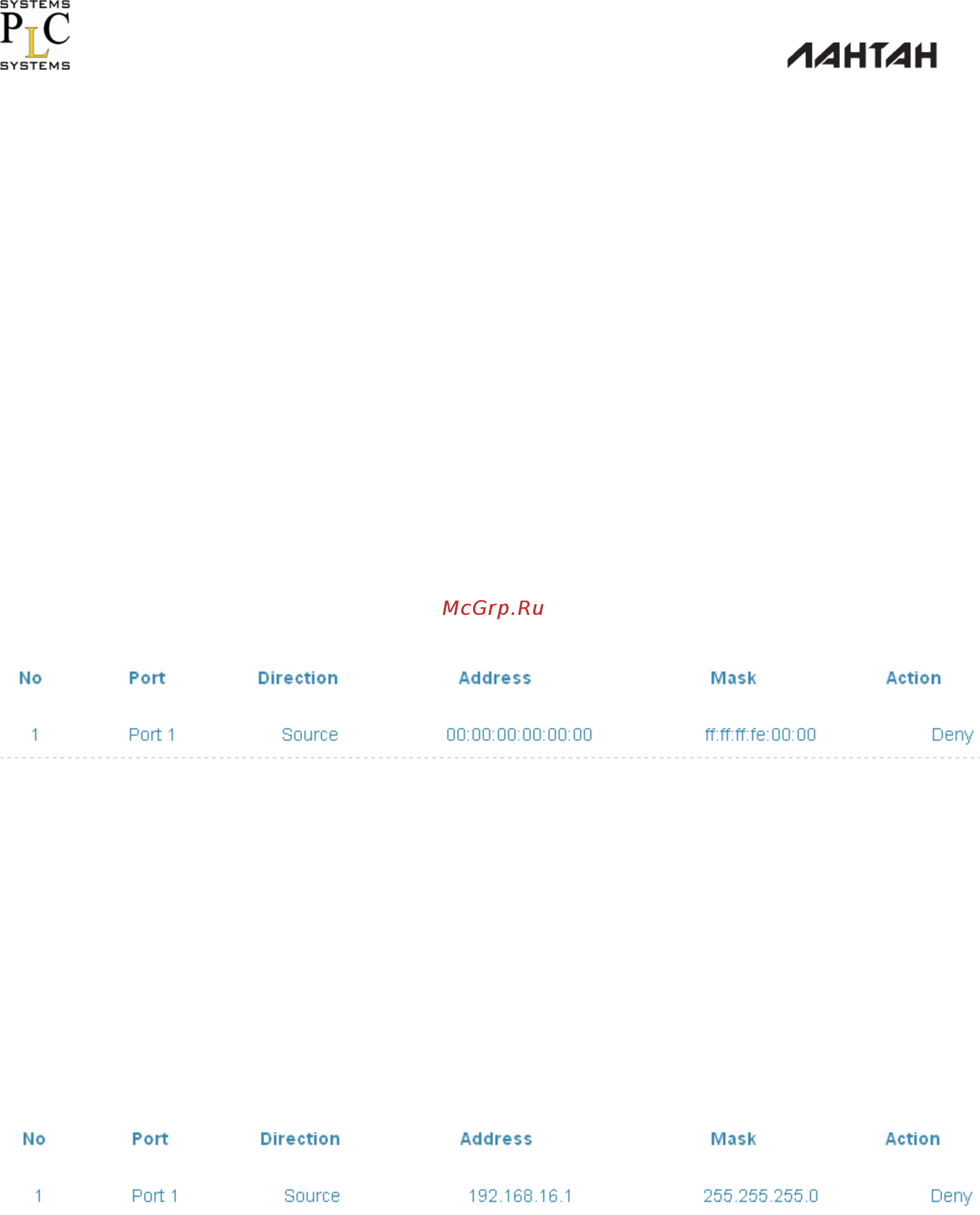

6.10.2.1 ACL с Layer 2 (MAC)
No: Число записей ACL.
Port: Порт, на котором будет активирована функция ACL.
Direction: Позволяет коммутатору проверять адрес назначения (destination
address) или адрес источника (source address) пакета
Address: Присвойте MAC адрес, который надо отбрасывать.
Mask: Установите маску.диапазона фильтрации MAC адресов.
6.10.2.2 ACL сh Layer3 (IP)
No: Число записей ACL.
Port: Порт, на котором будет активирована функция ACL.
Direction: Позволяет коммутатору проверять адрес назначения или адрес
источника пакета.
Address: Присвойте IP адрес, который надо отбрасывать
Mask: Установите маску.диапазона фильтрации IP адресов.
6.10.3 Аутентификация - IEEE 802.1X Radius Server
Протокол IEEE 802.1x является спецификацией аутентификации, которая
предохраняет клиента от доступа к беспроводным точкам доступа или
проводным коммутаторам, без идентифицирования (аутентификации), по имени
пользователя и паролю, проверяемых сервером аутентификации (таким, как
сервер RADIUS).
После включения функции IEEE 802.1X, можно настроить параметры этой
функции.
