SD(P)-5408-G/SD(P)-5408-G-DS: Руководство пользователя (вер.2)
76
________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
6.16 Агрегрирование - Aggregation
Объединение портов - Port trunking - это комбинирование нескольких портов
или сетевых кабелей для расширения скорости соединения за пределы
возможностей одного порта или одного сетевого кабеля. Для объединения
нескольких физических портов и образования единого логического канала
используется Link Aggregation Control Protocol (Протокол Агрегации
управления каналов (LACP), который представляет собой протокол Слоя 2, в
соответствии с IEEE 802.3ad. Все порты логического канала или так называемого
логического агрегатора работают на одной и той же скорости соединения и для
LACP-операций требуется полнодуплексный режим (full-duplex).

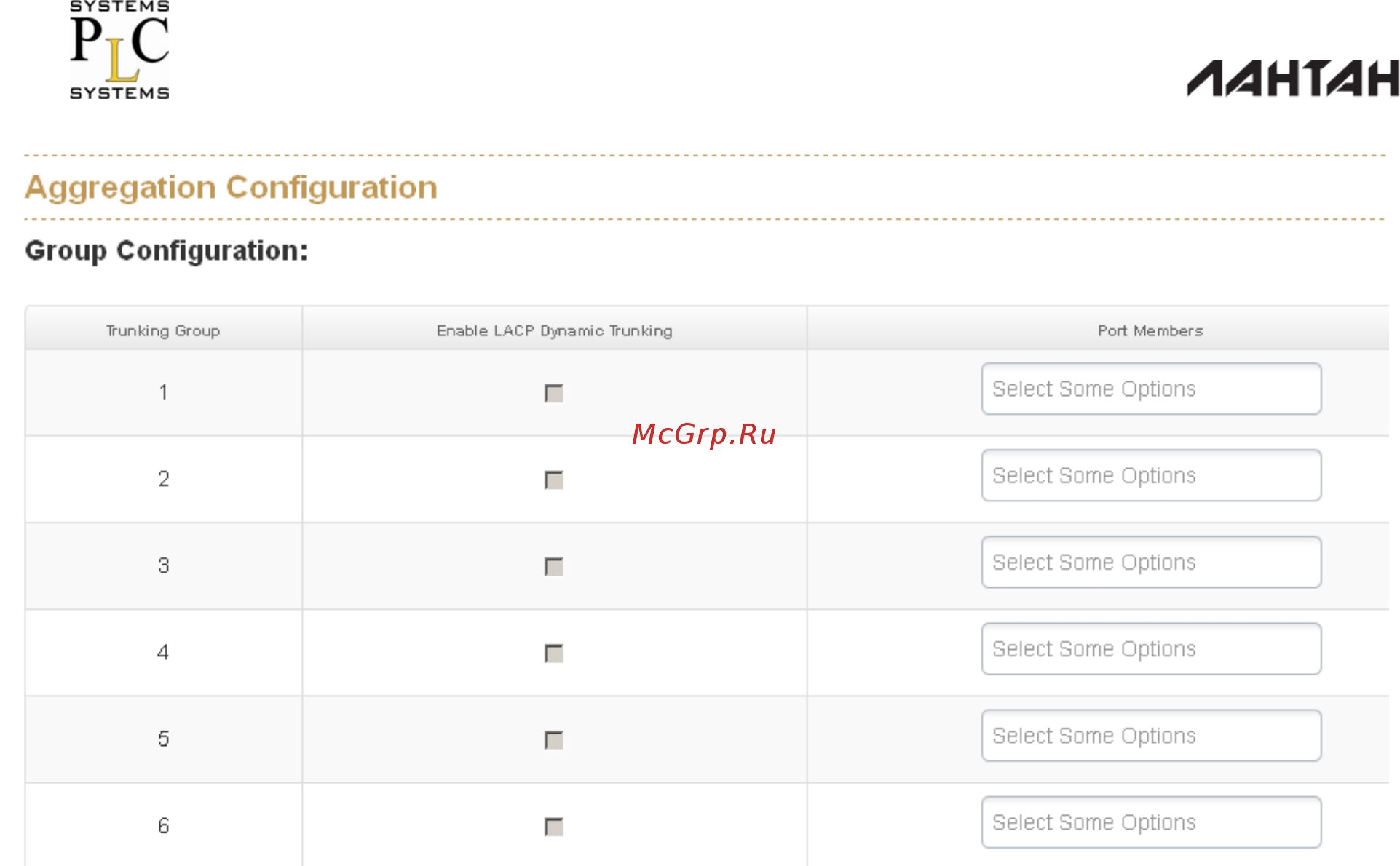

6.16.1. Настройка агрегирования - Aggregation Configuration
Trunking Group:
Для выбора есть 6 магистральных групп.
Enable LACP Dynamic Trunking: Активировать LACP в указанной
магистральной группе.
Port member: Это поле столбца позволяет пользователю выбрать общее
количество активных портов (до четырех). В группе - LACP static trunk group,
например Вы назначаете четыре порта членами магистральной группы, чьи
столбцы Work ports могут иметь две настройки; излишние порты служат
запасными/резервными портами и могут быть агрегированы, при отказе
рабочих портов.
