SD(P)-5408-G/SD(P)-5408-G-DS: Руководство пользователя (вер.2)
36
________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
состояниях: когда сигнал напряжения внешнего устройства изменится с
высокого до низкого уровня, и когда с низкого до высокого уровня.
Event description: Заполните описание события.

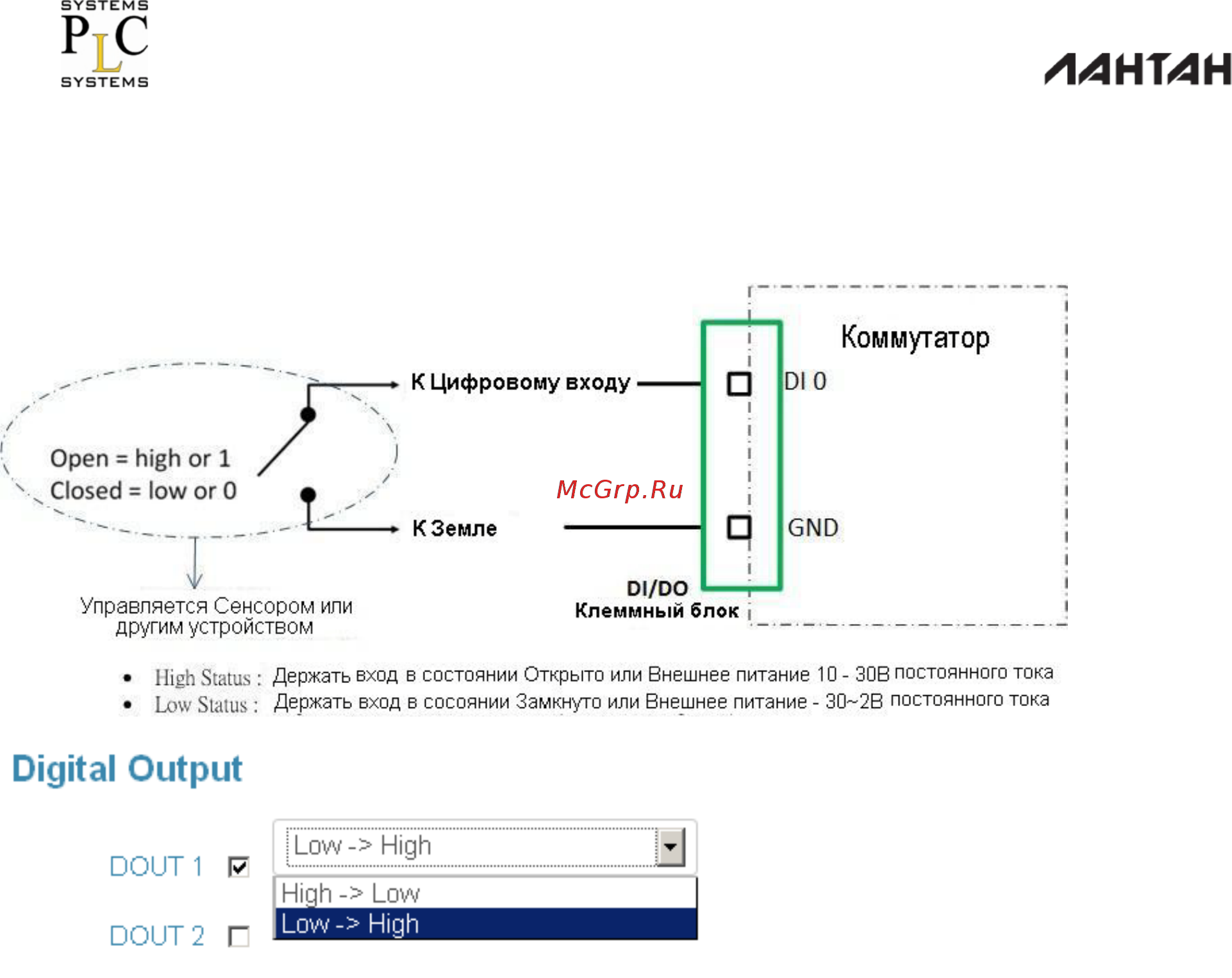

Настройка цифровых выходов - Digital Output Setting
Когда функция DI0 / DI1 включена; Первый цифровой выход (DO0) и второй
цифровой выход (DO1) будут доступны.
Condition: (Состояние) Отметьте флажками, стоит ли сигнализировать через
цифровой выход появление события об отказе порта или сбое питания или
появление обоих событий
Action: (Действие) Выберите тип перехода DO0 / DO1.
LowHigh: Когда коммутатор получит событие об ошибке порта или
сбое питания, DO0 / DO1 переключит выходное напряжение с низкого
уровня на высокий.
HighLow: Когда коммутатор получит событие об ошибке порта или
сбое питания, DO0 / DO1 переключит выходное напряжение с высокого
уровня на низкий.
