Электронная проходная PERCo-KT02.7
5.2.1 Стойка ЭП
Стойка крепится к полу четырьмя анкерами через отверстия в основании (2). Доступ
к внутренним элементам стойки ЭП осуществляется через съемную крышку (3).
Фиксация крышки на стойке осуществляется с помощью замка (4). Порядок снятия и
установки крышки приведен в разд.6. При работе ЭП замок крышки должен быть
закрыт.
Внутри стойки ЭП расположены:
Контроллер ЭП.
Два считывателя бесконтактных карт доступа. Считыватели расположены под
торцевыми крышками.
Узел вращения преграждающих планок, состоящий из (см. рис. 14):
o механизма управления с оптическими датчиками угла поворота
преграждающих планок, позволяющими корректно фиксировать факт
прохода;
o поворотного механизма, в состав которого входят:
устройство доворота преграждающих планок (толкатель, пружины и
ролик), обеспечивающее автоматический возврат планок до исходного
положения после каждого прохода;
демпфирующее устройство, обеспечивающее плавную бесшумную
работу поворотного механизма;
блокирующее устройство, предотвращающее возможность
несанкционированного прохода;
o замка механической разблокировки (7), позволяющего в случае
необходимости, с помощью ключа, обеспечить свободное вращение
преграждающих планок в обоих направлениях.
Места крепления преграждающих планок к поворотному механизму закрыты
крышкой (6).
5.2.2 Блок индикации
Блоки индикации (8) расположены в торцевых крышках стойки ЭП и предназначены
для информирования пользователей о текущем состоянии направлений прохода ЭП
и установленных РКД. Индикация ЭП при подаче команд управления от ПДУ указана
в табл. 6. Блок индикации имеет три мнемонических индикатора.
–
Зеленый индикатор разрешения прохода.
ЭП разблокирована в данном направлении.
–
Желтый индикатор ожидания команды
оператора или предъявления карты.
ЭП заблокирована в данном направлении.
–
Красный индикатор запрета прохода.
ЭП заблокирована в данном направлении.

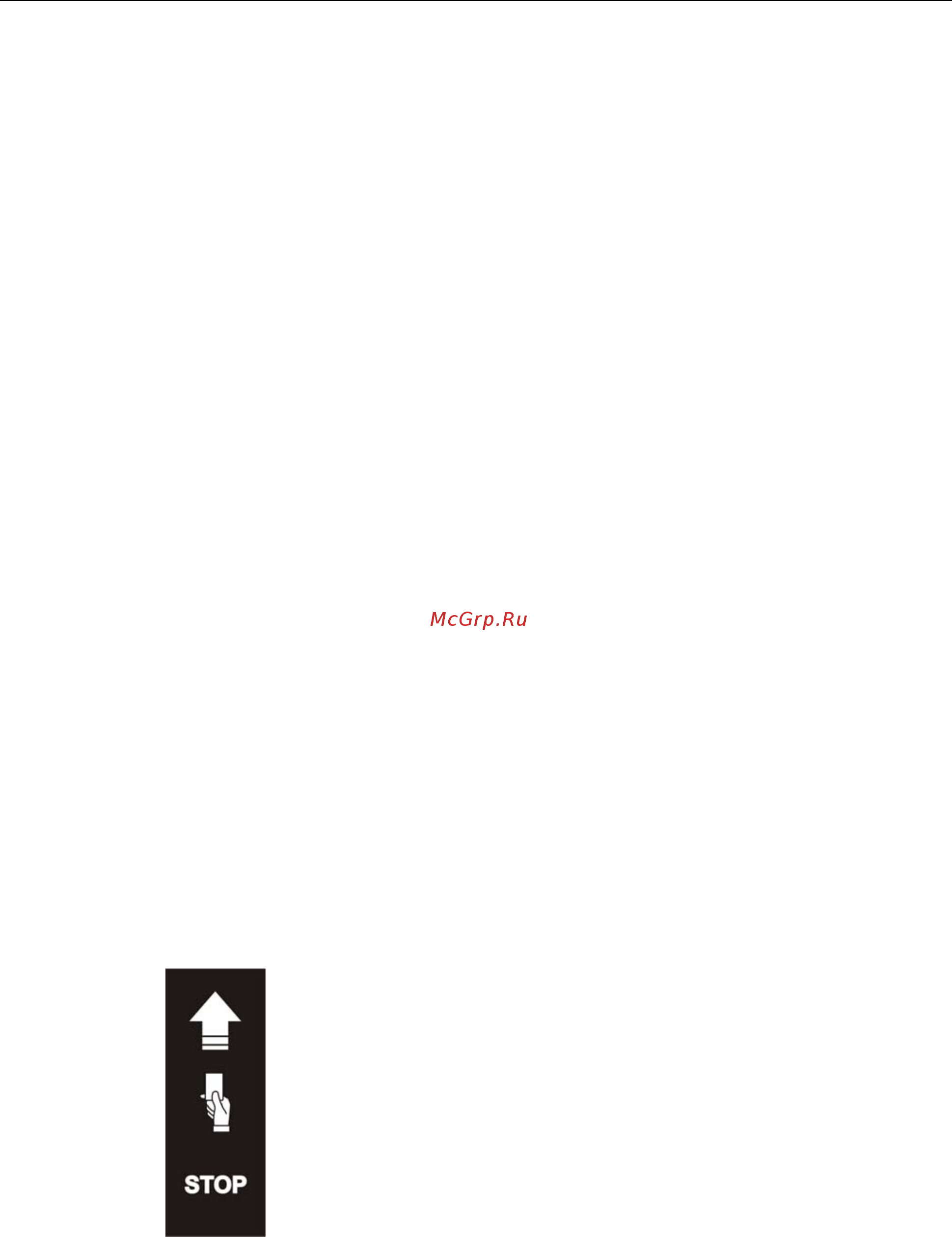

Рисунок 3. Мнемонические индикаторы блока индикации
5.2.3 ПДУ
ПДУ (9) выполнен в виде небольшого настольного прибора в корпусе из
ударопрочного АБС-пластика и предназначен для задания и индикации режимов
работы при ручном управлении ЭП. Внешний вид и габаритные размеры ПДУ
показаны на рис. 4.
9
