Руководство по эксплуатации

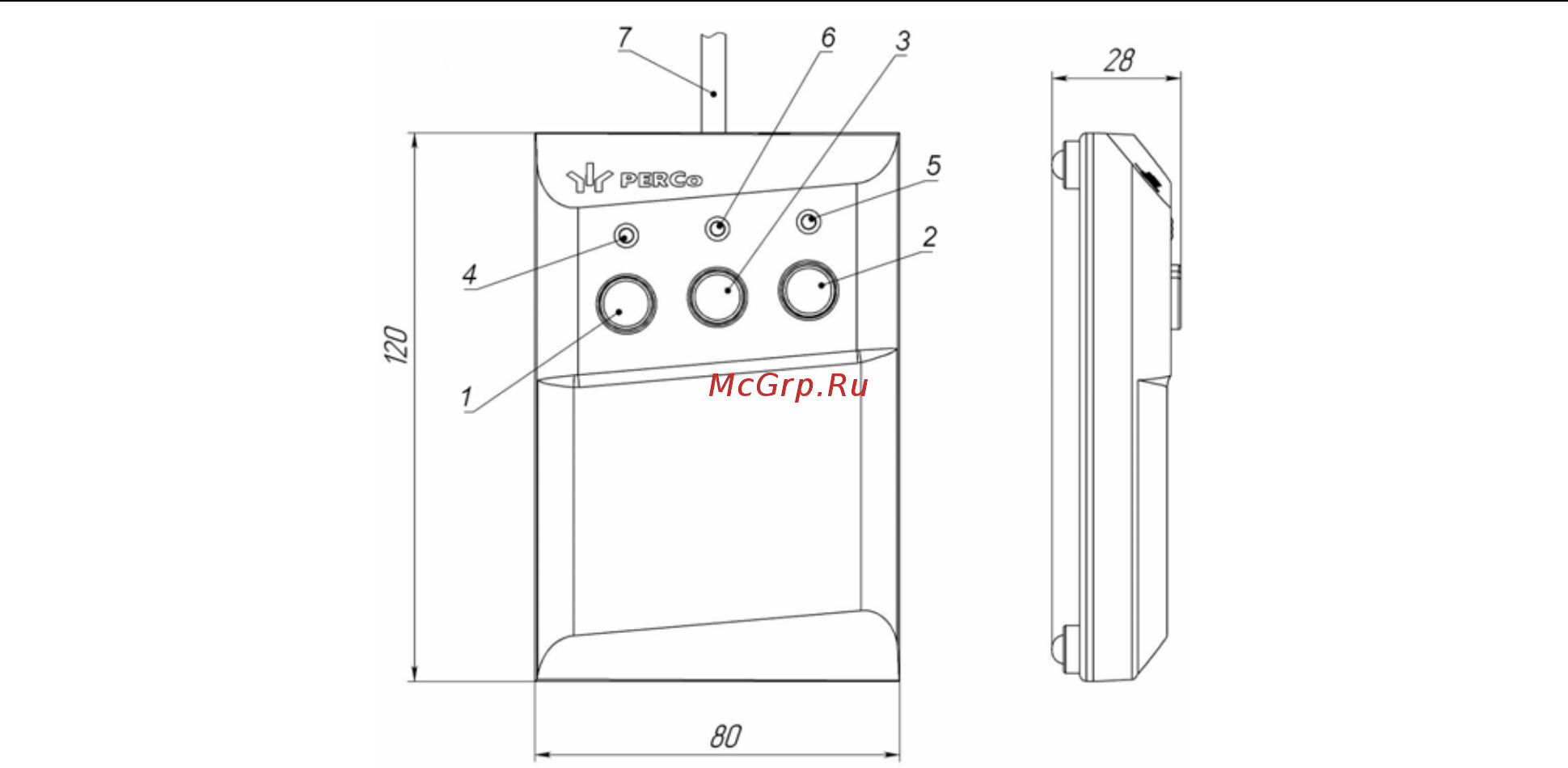

Рисунок 4. Общий вид и габаритные размеры ПДУ
1, 2, 3 – кнопки LEFT, RIGHT, STOP для задания режимов работы;
4, 5 – зеленые световые индикаторы «Left», «Right»;
6 – красный световой индикатор «Stop»; 7 – кабель ПДУ
На лицевой панели ПДУ расположены три кнопки для задания режимов работы ЭП.
Средняя кнопка STOP предназначена для блокирования возможности прохода
через ЭП в обоих направлениях. Левая и правая кнопки LEFT, RIGHT
предназначены для разблокировки ЭП в выбранном направлении. Над кнопками
расположены световые индикаторы для индикации установленного режима
работы ЭП. Доступные при ручном управлении ЭП режимы работы и индикация на
ПДУ указаны в табл. 6.
5.2.4 Контроллер ЭП
Внутри стойки ЭП установлен контроллер PERCo-CT03 (далее – контроллер ЭП).
На плате контроллера ЭП установлены: микроконтроллер, энергонезависимая
память, энергонезависимый RTC-таймер (часы реального времени), разъемы для
конфигурирования ЭП и клеммные колодки для подключения внешних связей.
Контроллер ЭП:
обрабатывает поступающие на входы управления сигналы;
получает от встроенных бесконтактных считывателей идентификаторы
предъявленных карт доступа и сравнивает их со списком идентификаторов,
хранящимся в энергонезависимой памяти контроллера,
с учетом прав доступа принимает решение о разрешении / запрете прохода;
следит за сигналами от оптических датчиков поворота преграждающих планок,
формирует управляющие сигналы на механизм управления узла вращения ЭП;
осуществляет обмен данными по сети Ethernet с базой данных СКУД;
управляет индикацией на блоках индикации ЭП и на ПДУ.
К контроллеру кабелями подключаются: механизм управления, считыватели, ИП,
устройство для подачи команды аварийной разблокировки узла вращения
преграждающих планок Fire Alarm (далее – устройство Fire Alarm), сеть Ethernet.
Электропитание ЭП осуществляется по кабелю питания (12). Все подключения
производятся в соответствии со схемой электрических соединений ЭП и
дополнительного оборудования, представленной на рис. 12.
10
