Электронная проходная PERCo-KT02.7
5. После доворота преграждающих планок до исходного положения (полный
поворот на 120°) узел вращения блокируется в направлении А (В). Контроллер
фиксирует закрытие прохода.
6. Если вращение преграждающих планок не началось, то узел вращения
блокируется по истечении Времени удержания в разблокированном
состоянии.
7. ЭП готова для совершения следующего прохода.
5.3 Управление ЭП от ПДУ
5.3.1 Подключение ПДУ
Подключение ПДУ / устройства РУ для автономного управления ЭП производится к
следующим контактам клеммной колодки XT2 (питание устройства РУ подключается
к контакту +12V клеммной колодки XT4):
DUA, DUSt, DUB – входы управления;
LdA, LdSt, LdB, Buzz – выхода управления световой и звуковой индикацией
на ПДУ (индикация на брелоке устройства РУ не предусмотрена).
При нажатии кнопки на ПДУ или устройстве РУ на соответствующий вход
контроллера поступает управляющий сигнал. ПДУ и устройство РУ могут быть
подключены к ЭП параллельно или по отдельности. При параллельном подключении
возможны случаи наложения поступающих сигналов управления друг на друга. В
этом случае реакция ЭП будет соответствовать реакции на образовавшуюся
комбинацию сигналов управления.

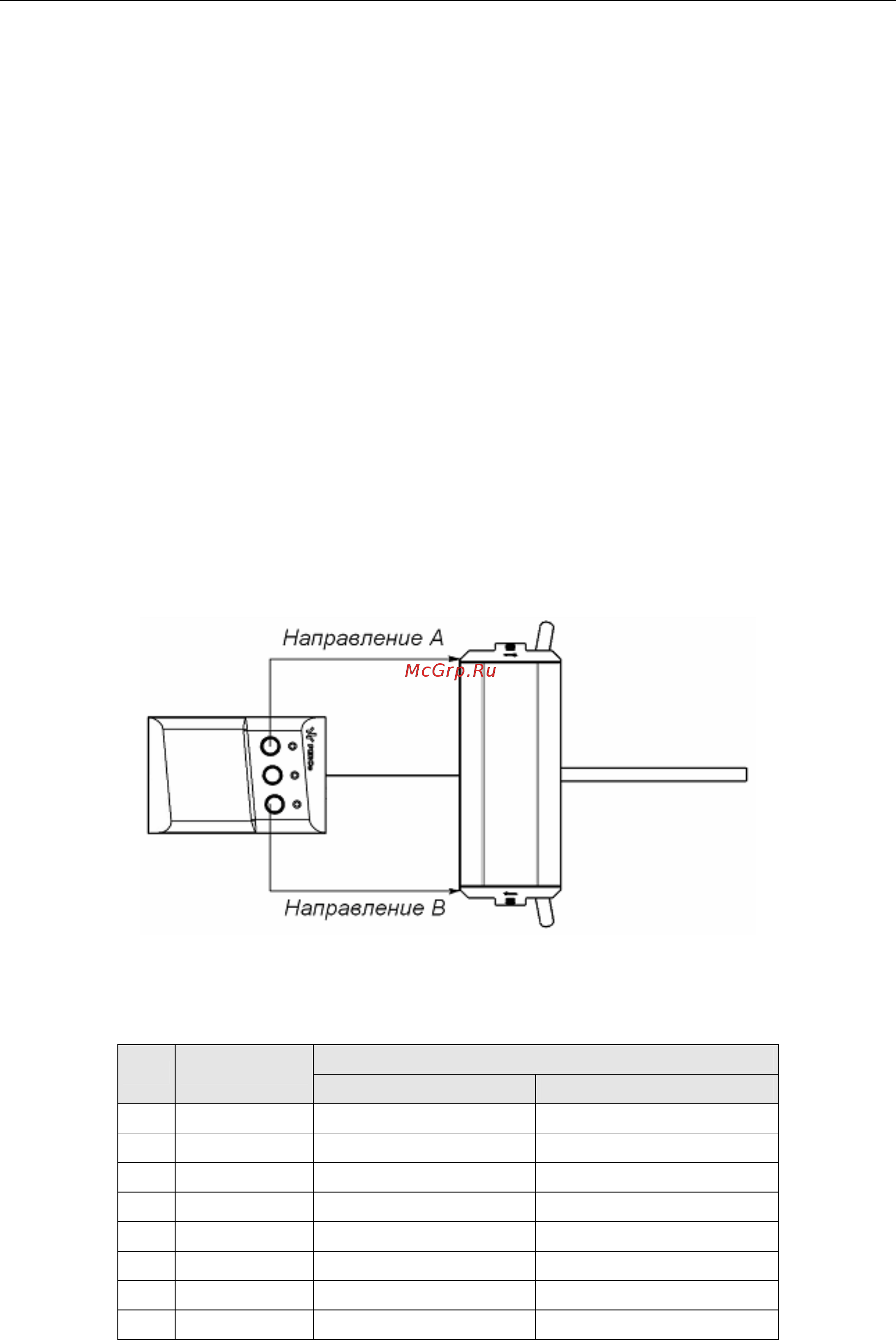

Рисунок 6. Стандартная ориентация ПДУ относительно стойки ЭП
Таблица 2. Подключение проводов кабеля ПДУ к контактам клеммной колодки
XT2 для стандартной и обратной ориентации ПДУ
Ориентация ПДУ
№ Контакт
Стандартная Обратная
1
GND
черный черный
2
DU A
белый зеленый
3
DU St
синий синий
4
DU B
зеленый белый
5
Ld A
желтый красный
6
Ld St
оранжевый оранжевый
7
Ld B
красный желтый
8
Buzz
коричневый коричневый
13
