Руководство по эксплуатации
Приложение 3. Инструкция по подключению алкотестера
Внимание!
Для поддержки возможности подключения алкотестера необходимо обновить
встроенное ПО контроллера ЭП до версии прошивки х.0.0.20.
Предусмотрена возможность подключения к контроллеру анализатора концентрации
паров этанола в выдыхаемом воздухе (далее – алкотестер) для контроля
трезвости сотрудников и посетителей при входе/выходе на предприятие.
Работа контроллера с алкотестером возможна только после конфигурирования его в
сетевом ПО «Единой системы безопасности и повышения эффективности
PERCo-S-20». Порядок конфигурирования описан в «Руководстве администратора
сетевого ПО PERCo-S-20».
Для подключения алкотестера, имеющего выход, с которого снимается
управляющий сигнал разрешения прохода (PASS), используйте схему, приведенную
на рис. 16.

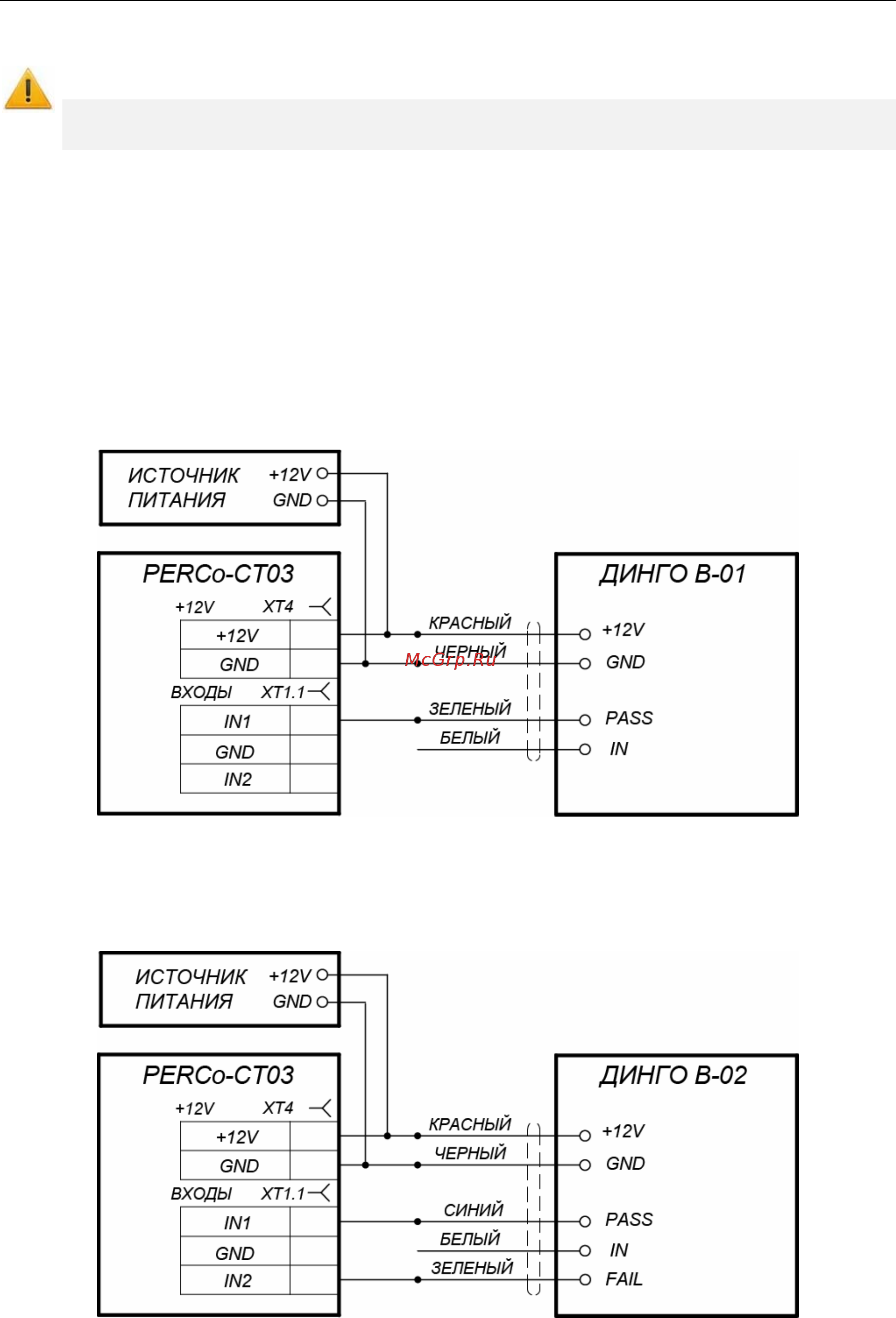

Рисунок 16. Схема подключения алкотестера «Динго В-01» (ООО СИМС-2)
Для подключения алкотестера, имеющего два выхода, с которых снимаются
управляющие сигналы разрешения прохода (PASS) и запрета прохода (FAIL),
используйте схему, приведенную на рис. 17.
Рисунок 17. Схема подключения алкотестера «Динго В-02» (ООО СИМС-2)
42
