Электронная проходная PERCo-KT02.7

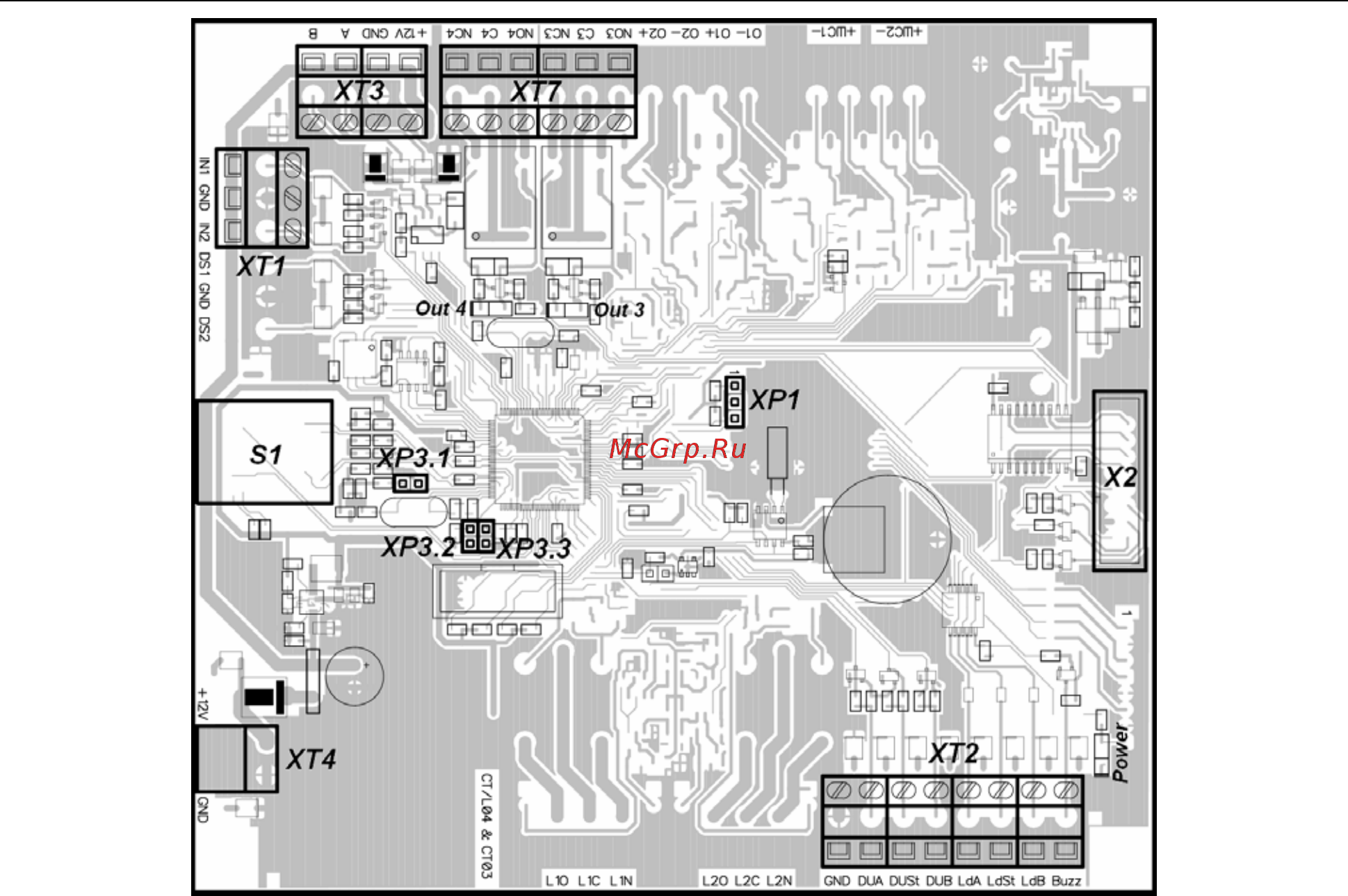

Рисунок 5. Внешний вид платы контроллера ЭП
Внешний вид контроллера показан на рис. 5. На рисунке обозначены разъемы и
клеммные колодки для конфигурации ЭП и подключения внешних связей:
XT1 (In) – клеммная колодка для подключения к входам контроллера
дополнительного оборудования (ДКЗП и устройства Fire Alarm). Конфигурация
входов возможна только из ПО систем PERCo-Web, PERCo-S-20, PERCo-S-20
«Школа» (см. разд. 5.4.1).
XT2 – клеммная колодка для подключения устройств управления: ПДУ /
устройства РУ (см. разд. 5.3).
XT3 – клеммная колодка для подключения к интерфейсу RS-485 контроллера.
При производстве к контактам подключены встроенные считыватели
бесконтактных карт доступа. Также может быть подключено табло системного
времени PERCo-AU05 (см. разд. 5.4.3).
XT4 (+12VDC) – клеммная колодка для подключения ИП ЭП.
XT7 (Out) – клеммная колодка для подключения к дополнительным релейным
выходам контроллера Конфигурация выходов возможна только из ПО систем
PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» (см. разд.9.2).
X2 (Control) – разъем для подключения механизма управления.
S1 – разъем 8P8C (RJ45) для подключения к локальной сети Ethernet
(IEEE 802.3).
ХР1 – разъем для установки перемычки, определяющей способ получения
IP-адреса контроллером ЭП. (см. разд.5.5).
ХР3.1 – ХР3.3 – разъемы не используются, при поставке перемычки не
установлены, в процессе эксплуатации не устанавливать.
Power – красный светодиодный индикатор подачи питания на плату
контроллера.
Out 3, Out 4 – красные светодиодные индикаторы подачи питания на обмотку
соответствующего релейного выхода.
11
