11

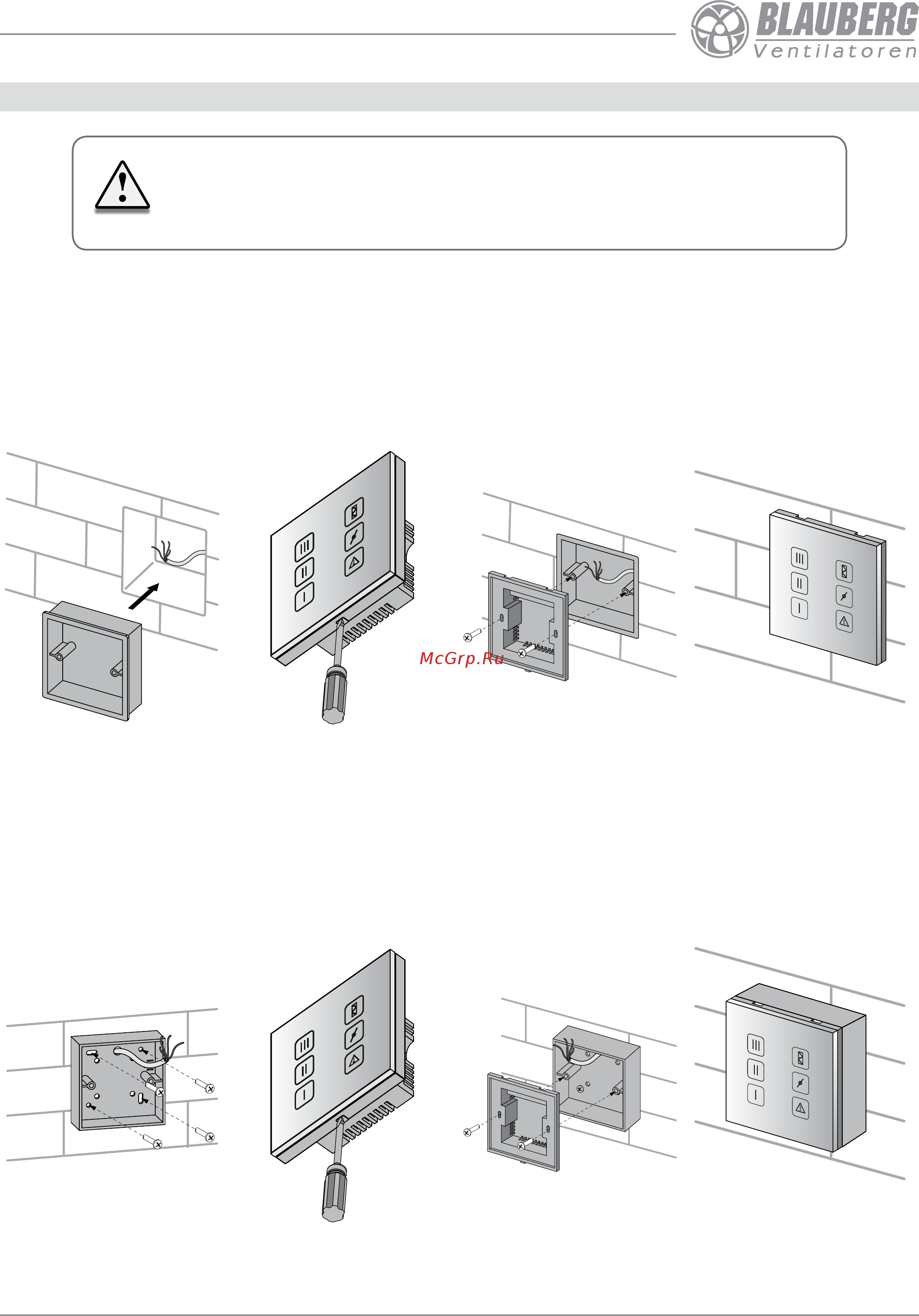

МОНТАЖ СЕНСОРНОЙ ПАНЕЛИ УПРАВЛЕНИЯ S14(S15)
УБЕДИТЕСЬ, ЧТО ПАНЕЛЬ УПРАВЛЕНИЯ НЕ ПОВРЕЖДЕНА. НЕ ИСПОЛЬЗУЙТЕ
ПОВРЕЖДЕННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ! НЕ УСТАНАВЛИВАЙТЕ ПАНЕЛЬ УПРАВЛЕНИЯ
НА НЕРОВНОЙ ПОВЕРХНОСТИ! ВО ВРЕМЯ ЗАТЯЖКИ ШУРУПОВ НЕ ПРИКЛАДЫВАЙТЕ
ЧРЕЗМЕРНЫХ УСИЛИЙ ВО ИЗБЕЖАНИЕ ДЕФОРМАЦИИ КОРПУСА ПАНЕЛИ УПРАВЛЕНИЯ.
Внутристенный монтаж панели управления:
1. Подготовьте отверстие в
стене для установки панели
управления. Заведите в
отверстие все необходимые
кабели и провода, установите
монтажную коробку из
комплекта поставки в стену.
2. Аккуратно отверткой
отстегните защелки с
обратной стороны панели
и снимите заднюю часть
корпуса.
3. Закрепите заднюю часть
корпуса на монтажной
коробке через крепежные
отверстия, затем подключите
кабель к панели управления
в соответствии со схемой
подключения внешних
устройств.
4. Установите лицевую сторону
панели управления на
защелки.
Настенный монтаж панели управления:
1. Подведите к месту крепления
панели управления все
необходимые кабели и
провода и установите
монтажную коробку из
комплекта поставки на стену.
2. Аккуратно отверткой
отстегните защелки с
обратной стороны панели
и снимите заднюю часть
корпуса.
3. Закрепите заднюю часть
корпуса на монтажной
коробке через крепежные
отверстия при помощи
двух винтов из комплекта
поставки, затем подключите
кабель к панели управления
в соответствии со схемой
подключения внешних
устройств.
4. Установите лицевую сторону
панели управления на
защелки.
