www.blaubergventilatoren.de
8

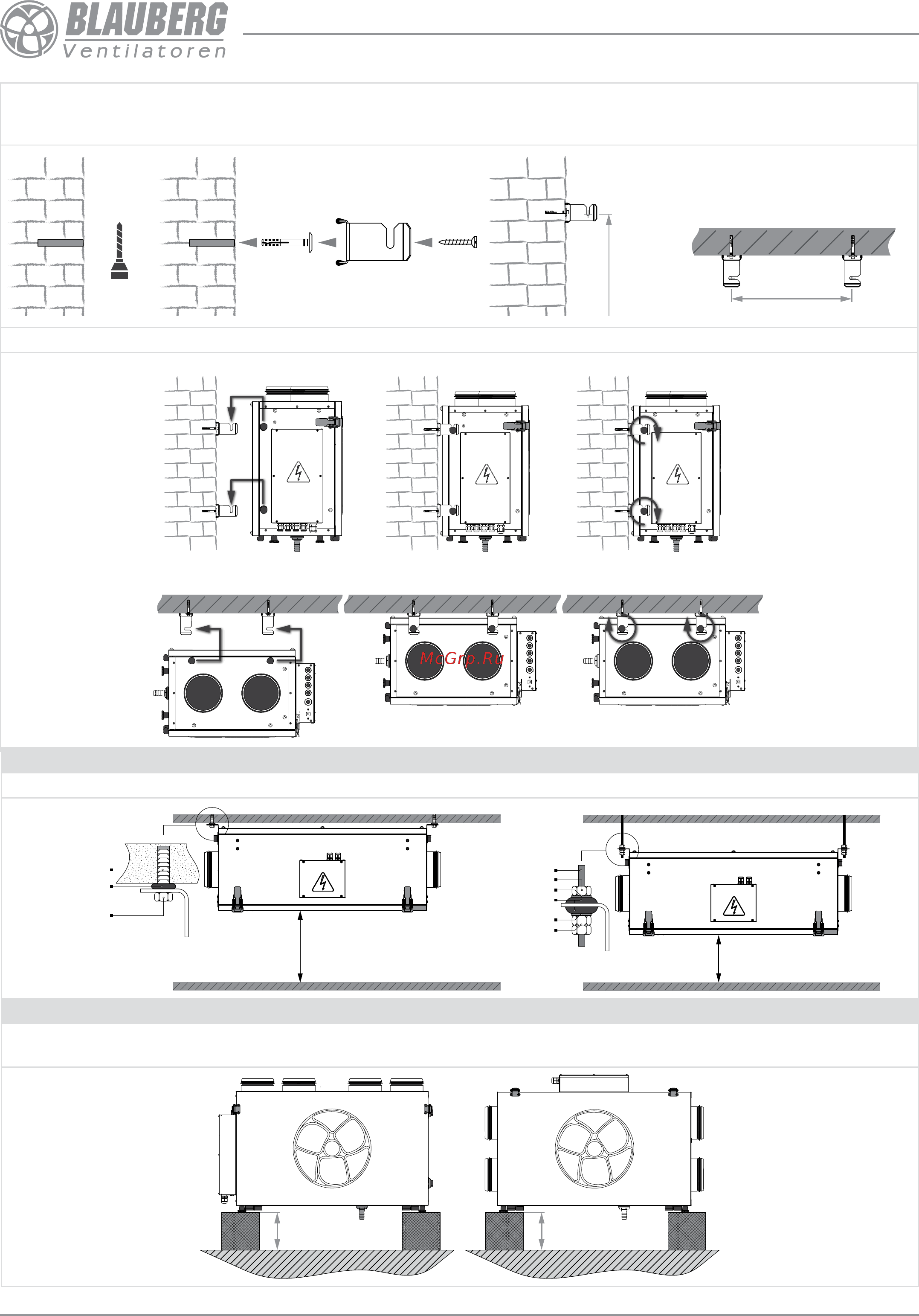

Komfort Ultra (EC) L (S) 250 (350) - H(E)
2. Закрепите монтажные кронштейны на стене либо на потолке. Монтаж кронштейна должен быть выполнен с учетом материала стены и веса
установки.
Внимание! Монтаж на потолке предусмотрен только для установок с рекуператором из полимеризованной целлюлозы.
260 мм
Настенный монтаж
Подвесной монтаж
260 мм
3. Закрепите установку на кронштейнах и зажмите трехгранные штурвалы на кронштейнах.
Настенный монтаж при помощи монтажных кронштейнов
Потолочный монтаж при помощи монтажных кронштейнов
ПОДВЕСНОЙ МОНТАЖ УСТАНОВКИ НА L-ОБРАЗНЫЕ КРОНШТЕЙНЫ
При использовании L-образных кронштейнов установку можно монтировать вплотную к потолку или на резьбовые стержни.
Виброизолирующая
резина
Дюбель
Шуруп
Резьбовой стержень
Гайка
Шайба
Шайба
Виброизолирующая
резина
Гайка с контргайкой
min 400 мм
min 400 мм
НАПОЛЬНЫЙ МОНТАЖ УСТАНОВКИ
Поставьте установку на заранее подготовленные опоры высотой не менее 150 мм для обеспечения достаточного доступа для подключения
дренажного патрубка к сифону и монтажа системы отвода конденсата.
150 мм 150 мм
