www.blaubergventilatoren.de
10
Komfort Ultra (EC) L (S) 250 (350) - H(E)

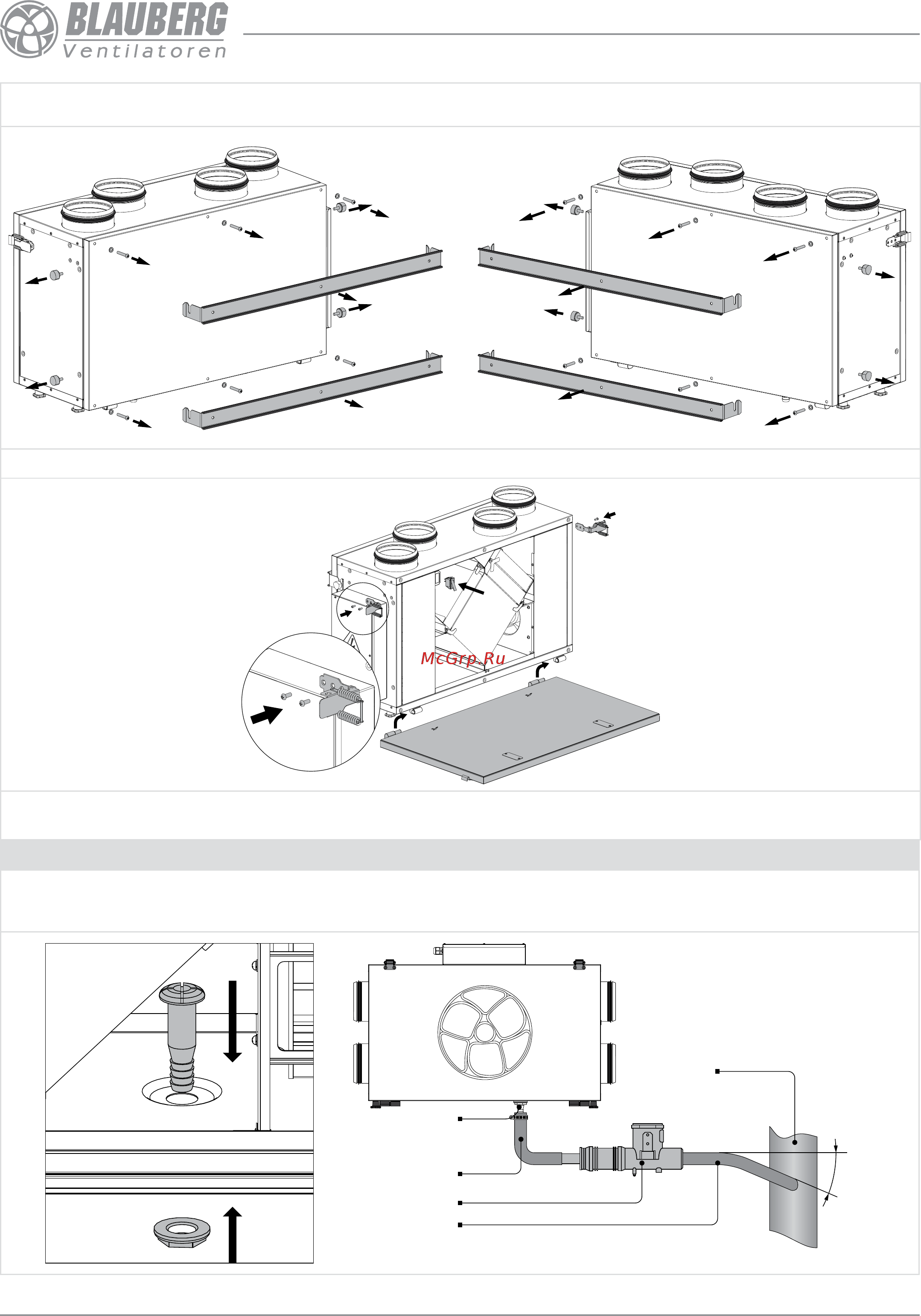

2. Открутите четыре трехгранных штурвала и снимите подвесные кронштейны. Затем выкрутите шесть винтов из задней панели и снимете
панель. Установите заднюю панель с противоположной стороны установки.
3. Установите концевой выключатель, защелки и сервисную панель с противоположной стороны.
Смена стороны обслуживания показана на примере установки Komfort Ultra (EC) S 250(350)-H(E).
Для установки Komfort Ultra (EC) L 250(350)-H(E) процедура смены стороны обслуживания осуществляется аналогичным образом.
ПОДКЛЮЧЕНИЕ СИСТЕМЫ ОТВОДА КОНДЕНСАТА
Отверстие для дренажного патрубка находится снизу установки. Удалите заглушку из отверстия, откройте сервисную панель и установите дре-
нажный патрубок из комплекта поставки в отверстие, затем соедините дренажный патрубок с канализационной системой, используя комплект
сифона KIT SFK 20x32 (приобретается отдельно). Трубы должны иметь уклон вниз не менее 3˚.
Труба
соедиительная
min 3°
Система
канализации
Труба
канализационная
Ø32 мм
Сифон
Дренажный
патрубок
