Komfort Ultra (EC) L (S) 250 (350) - H(E)
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

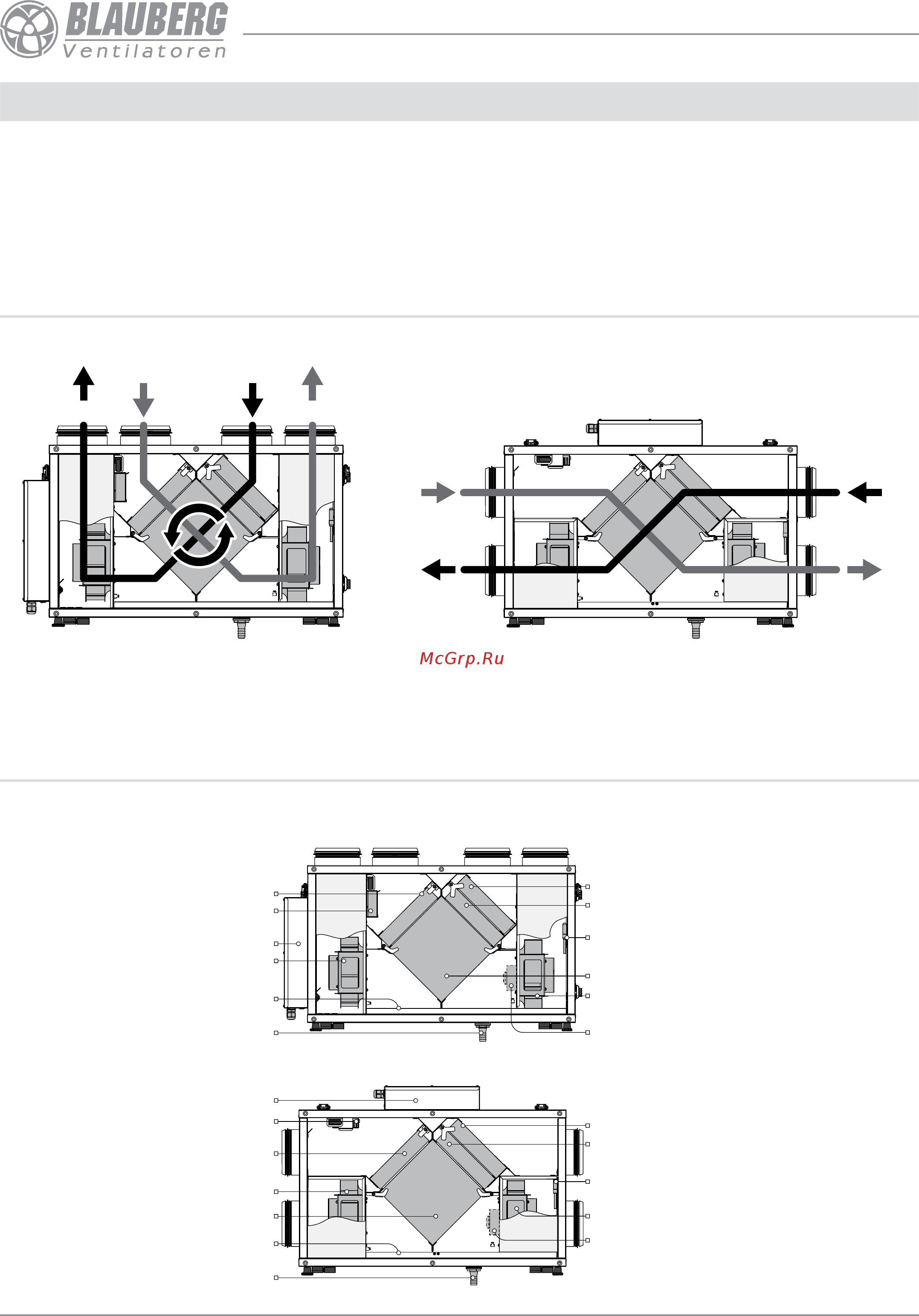

Установка работает по следующему принципу:
Теплый загрязненный воздух из помещения поступает в установку, где осуществляется его фильтрация, далее воздух проходит через
рекуператор и при помощи вытяжного вентилятора по воздуховоду выбрасывается на улицу. Чистый холодный воздух с улицы при помощи
приточного вентилятора по воздуховоду поступает в приточный фильтр установки, где осуществляется его фильтрация, далее воздух проходит
через рекуператор и подается в помещение.
В рекуператоре происходит обмен тепловой энергии теплого загрязненного воздуха, поступающего из комнаты, и чистого холодного
воздуха, поступающего с улицы. Рекуперация тепла минимизирует потери тепловой энергии и эксплуатационные затраты на обогрев помещений
в холодный период года.
В помещение На улицу
В помещения
На улицу
С улицыИз помещения
С улицыИз помещения
Komfort Ultra (EC) S 250 (350) - H(E)
Komfort Ultra (EC) L 250 (350) - H(E)
ПРИНЦИП РАБОТЫ УСТАНОВКИ
УСТРОЙСТВО УСТАНОВКИ
Фильтр вытяжного воздуха
Фильтр приточного воздуха
Блок управления
Блок управления
Приточный вентилятор
Приточный вентилятор
Рекуператор
Поддон для сбора конденсата
Поддон для сбора конденсата
Дренажный патрубок
Дренажный патрубок
Датчик влажности
(опция - только для автоматики S14 и S15)
Датчик влажности
(опция - только для автоматики S14 и S15)
Фильтр вытяжного воздуха
повышенного класса фильтрации
Фильтр приточного воздуха
Фильтр вытяжного воздуха
повышенного класса фильтрации
Датчик температуры вытяжного
воздуха
(опция - только для автоматики S14 и S15)
Рекуператор
Датчик температуры вытяжного
воздуха
(опция - только для автоматики S14 и S15)
Вытяжной вентилятор
Вытяжной вентилятор
Термостат ( для автоматики S2 и S12)
Термостат ( для автоматики S2 и S12)
Фильтр вытяжного воздуха
Komfort Ultra (EC) S 250 (350) - H(E)
Komfort Ultra (EC) L 250 (350) - H(E)
Защита от обмерзания
Для защиты рекуператора от обмерзания установка оборудована датчиком температуры или термостатом, в зависимости от модели
установки. Датчик расположен в вытяжном канале после рекуператора. В случае угрозы замерзания приточный вентилятор отключается, и
рекуператор прогревается потоком теплого вытяжного воздуха. Рекомендуемое значение температуры срабатывания датчика или термостата
— +3 ˚С (заводская установка). При необходимости данную уставку можно изменить программным путем (см. стр. 16). В случае с термостатом
данную уставку можно изменить, установив ручку в необходимое положение.
