ПО позволяет изменять заводские настройки параметров установки:
Параметр Заводская настройка Диапазон регулирования
Нулевая скорость (Выкл.), % 0 0 - 100
Минимальная скорость, % 40 0 - 100
Средняя скорость, % 70 0 - 100
Максимальная скорость, % 100 0 - 100
Скорость при замыкании сухого контакта внешнего устройства, % 100 0 - 100
Периодичность очистки (замены) фильтров, ч 2160 (3 месяца) 0 - 10000
Уровень влажности, % 60 30 - 80
В новых версиях ПО список настраиваемых параметров может расшириться.
Настройка, диагностика и обновление версии ПО проводится специалистом сервисной службы.
Регулирование расхода воздуха в установке осуществляется при помощи регулятора скорости CDT E/0-10.
Для включения необходимой скорости установки, подключенной к регулятору, поверните ручку регулятора
в необходимое положение.

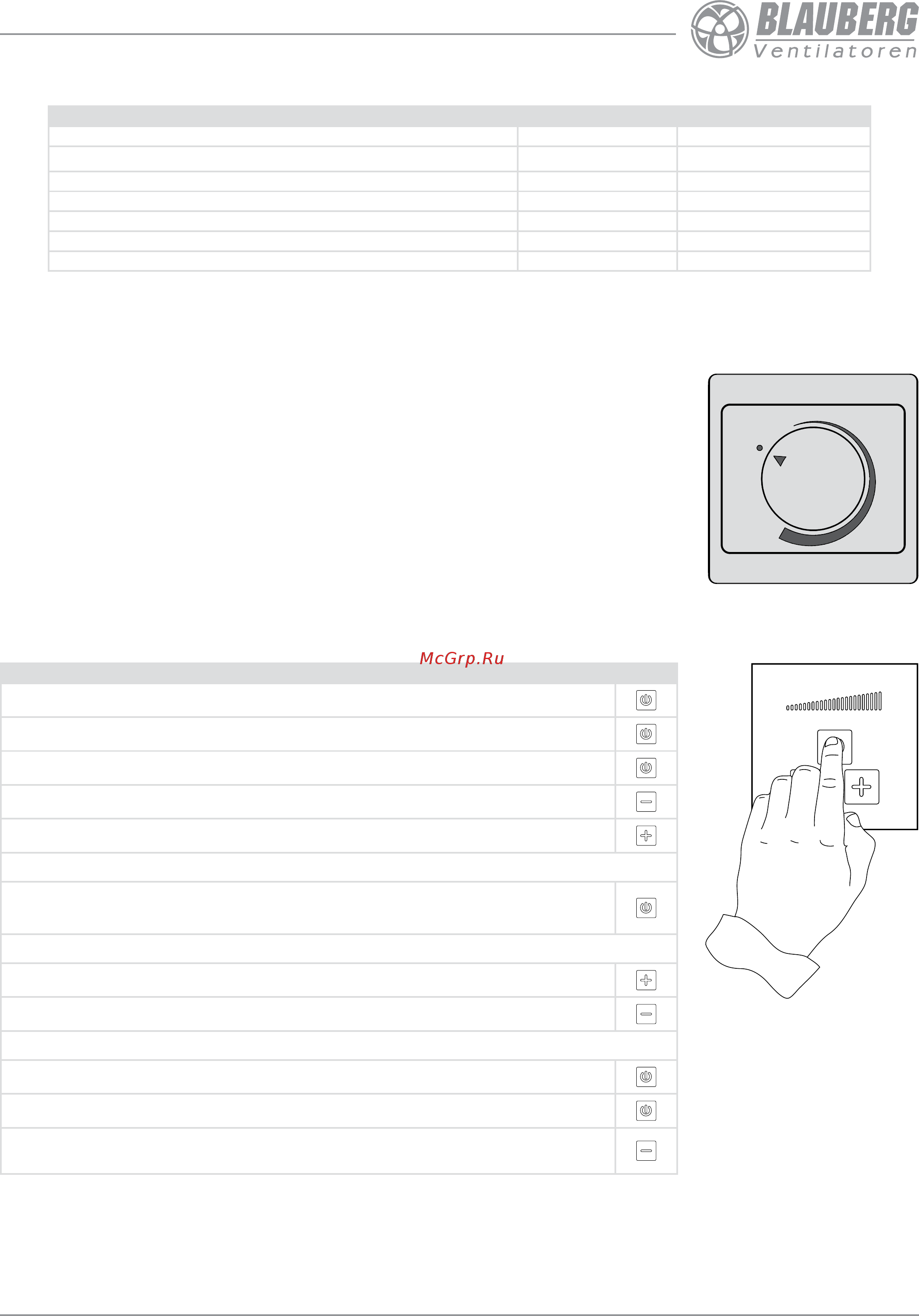

Внешний вид регулятора показан на рисунке ниже.
УПРАВЛЕНИЕ УСТАНОВКОЙ С АВТОМАТИКОЙ S2
УПРАВЛЕНИЕ УСТАНОВКОЙ С АВТОМАТИКОЙ S12
Управление установкой осуществляется клавишами-индикаторами сенсорного регулятора скорости:
Операция Кнопка
При подключении к сети светится тусклым синим цветом
Для включения вентиляционного оборудования нажать кнопку
Для выключения повторно нажать кнопку
Для уменьшения скорости вентиляционного оборудования нажать кнопку
Для увеличения скорости вентиляционного оборудования нажать кнопку
Установка необходимой минимальной скорости:
1. Нажать и удерживать кнопку в течение примерно 5 секунд, пока светодиодный индикатор не включится
на 50 % рабочего диапазона (это помогает отличить режим настройки от рабочего режима). При этом
вентиляционное оборудование будет работать на максимальной мощности.
2. Установка значения минимальной скорости:
Для увеличения скорости последовательно нажать кнопку
Для уменьшения скорости последовательно нажать кнопку
Уровень устанавливаемой скорости отображается на светодиодном индикаторе
Для сохранения выбранного значения нажать кнопку
Для включения вентилятора и активирования его работы в заданном режиме нажать кнопку
При установке минимального значения установленное значение будет сохранено
