www.blaubergventilatoren.de
16
Komfort Ultra (EC) L (S) 250 (350) - H(E)

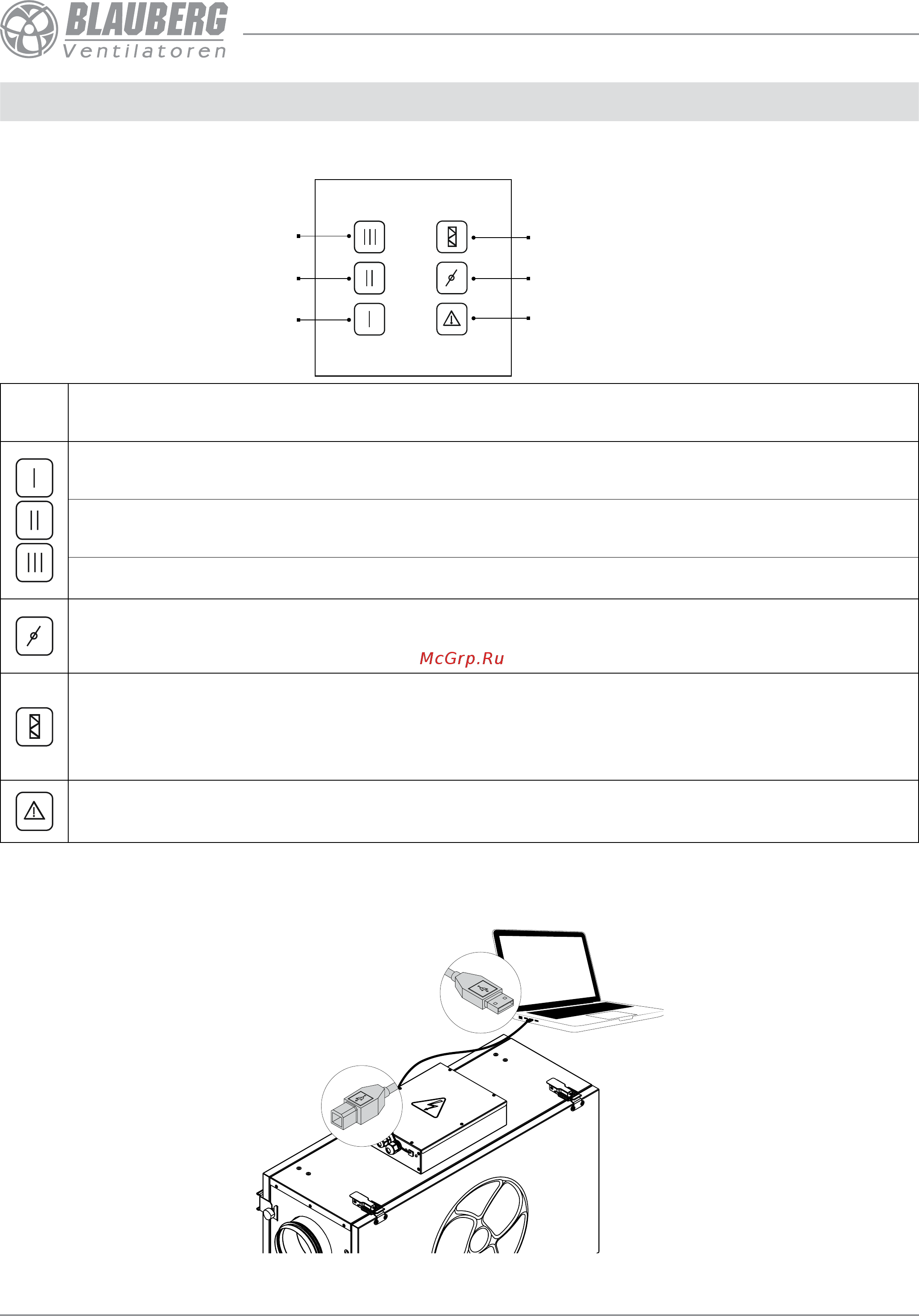

УПРАВЛЕНИЕ УСТАНОВКОЙ
УПРАВЛЕНИЕ УСТАНОВКОЙ С АВТОМАТИКОЙ S14(S15)
Работа с Программным обеспечением
Для работы с предустановленным ПО (программным обеспечением) подключите установку к ноутбуку или компьютеру при помощи кабеля
USB с разъемами Type A и Type В. Кабель USB не входит в комплект поставки.
Клавиша-индикатор
Минимальная скорость
Аварийный индикатор
Клавиша-индикатор
Максимальная скорость
Клавиша-индикатор
Средняя скорость
Клавиша-индикатор
Обслуживание фильтра
Клавиша-индикатор
Отключение приточного вентилятора
Управление установкой осуществляется клавишами-индикаторами настенной панели управления:
Варианты индикации при выключенной установке:
•
Клавиши-индикаторы на панели управления не подсвечены.
• Индикатор обслуживания фильтра и аварийный индикатор выделены подсветкой в соответствующих случаях.
Включение установки:
Нажмите одну из трех клавиш-индикаторов установки скорости. После нажатия выбранная клавиша выделится подсветкой, и установка начинает
работать на установленной скорости.
Переключение скорости:
Нажмите однократно неактивную клавишу-индикатор установки скорости. Выбранная клавиша-индикатор выделится подсветкой, установка
переключится на соответствующую скорость.
Выключение установки:
Для выключения установки нажмите выделенную подсветкой клавишу-индикатор установки скорости.
Отключение приточного вентилятора:
Прикоснитесь однократно к клавише-индикатору. При активировании клавиши-индикатора загорается подсветка, отключается приточный
вентилятор и работает только вытяжной вентилятор.
При каждом последующем нажатии клавиши-индикатора текущее состояние установки изменяется и сохраняется в памяти панели управления.
Обслуживание фильтров:
После отработки установленного количества моточасов клавиша-индикатор выделяется подсветкой для напоминания об очистке или замене
фильтров.
После замены или очистки фильтров обнулите счетчик моточасов. Нажмите и удерживайте клавишу-индикатор в течение 5 сек. Обнуление
таймера подтверждается отключением подсветки клавиши-индикатора.
При пользовательской настройке таймера в ПО для установки количества моточасов см. раздел технического обслуживания фильтров.
Авария:
В случае аварии горит подсветка аварийного индикатора.
В случае аварийной индикации обратитесь в сервисный центр!
USB Type A
USB Type B
