13

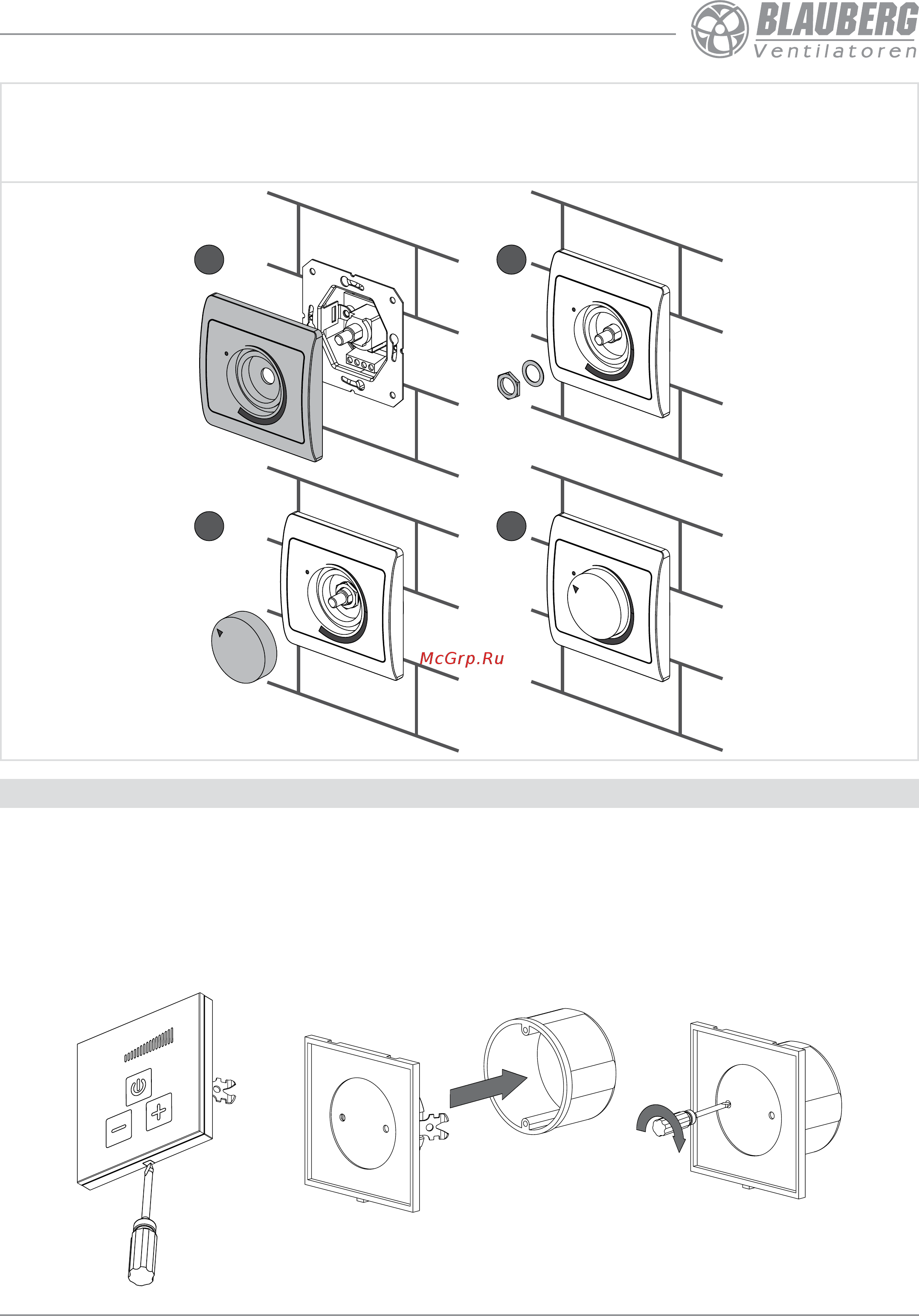

5. Смонтируйте переднюю панель регулятора:
• Установите переднюю панель регулятора.
• Закрепите переднюю панель при помощи шайбы и гайки.
• Прикрепите ручку регулятора.
• Регулятор установлен.
1 2
3 4
МОНТАЖ СЕНСОРНОГО РЕГУЛЯТОРА СКОРОСТИ S12
ВНИМАНИЕ!
Убедитесь, что регулятор не поврежден. Не используйте поврежденный регулятор! Не устанавливайте регулятор на неровной поверхности! Во
время затяжки винтов не прикладывайте чрезмерных усилий во избежание деформации изделия.
Монтаж сенсорного регулятора скоростей осуществляется следующим образом:
• Аккуратно отверткой отстегните защелки передней панели регулятора.
• Снимите заднюю панель.
• Проложите кабель в стене к месту монтажа панели и установите монтажную коробку.
• Закрепите заднюю панель в монтажной коробке через отверстия в плате.
• Установите переднюю панель регулятора на защелки.
